水处理管路用透明可视管道过滤器

在民用净水、小型工业循环水、实验室供水这类对管路杂质拦截有可视化需求的场景里，这类透明外壳的管道过滤器一直是管路辅件里实用性很强的选型。不同于全金属壳体的过滤器需要拆壳才能判断滤芯状态，这款产品的核心设计思路就是把过滤腔体做成全透明结构，运维人员站在管路旁就能直接观察到内部滤材的堵塞程度、杂质堆积情况，不用频繁拆解壳体做检查，能大幅降低日常运维的工作量，也能避免因为滤芯堵塞未及时发现造成的管路压降过大、流量不足问题。

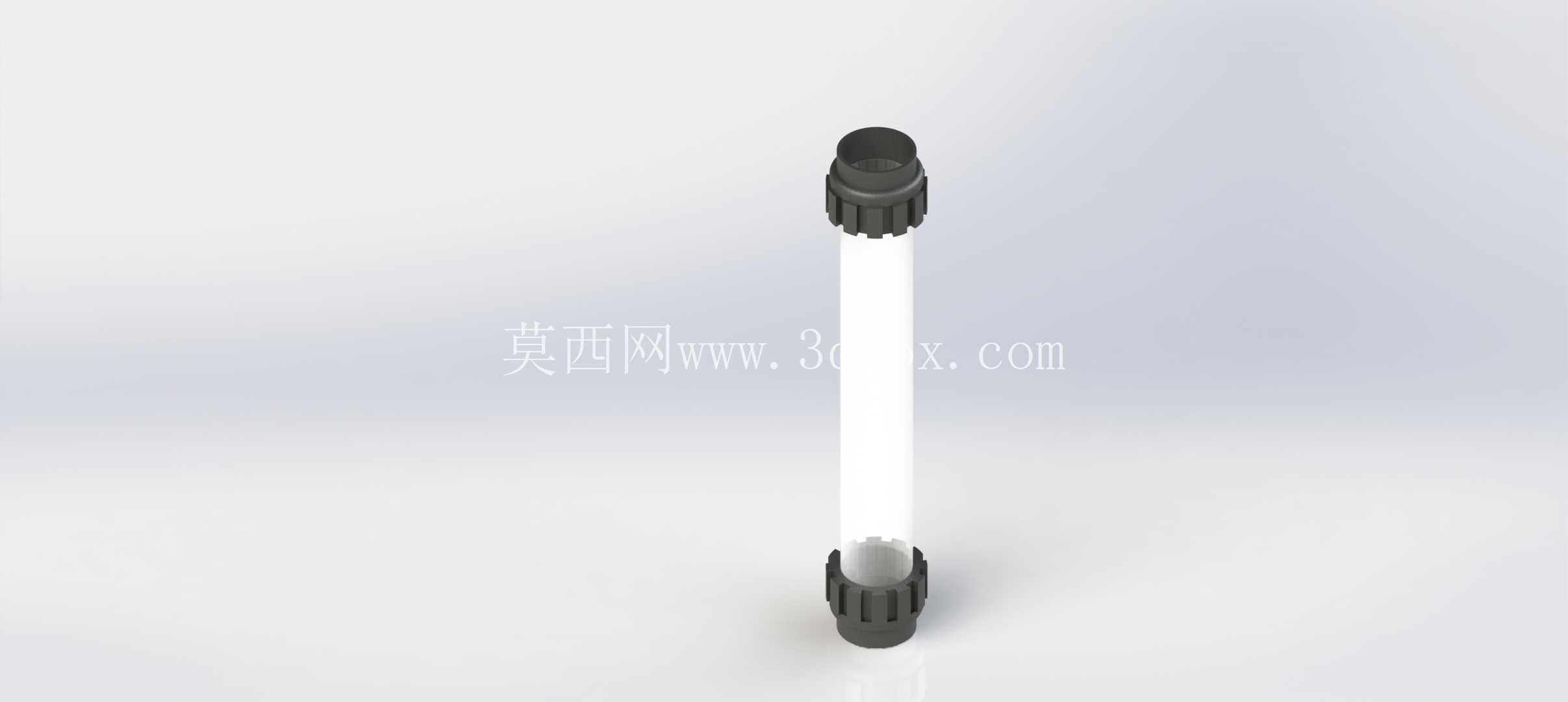

从结构设计来看，产品整体为直通式轴向结构，两端的连接端采用了带防滑棱的快拧式接头结构，接头部分做了加强筋设计，和透明腔体的连接位置做了密封槽预留，安装时不需要额外焊接或者做复杂的法兰对接，只要把对应外径的塑料或者软质水管插入接头，拧紧锁紧螺母就能完成密封固定，适合小通径的低压水系统使用，工作压力范围适配常规民用供水、小型循环水系统的0.1-0.6MPa工况，不会因为常规管路水锤出现壳体开裂或者接头脱开的问题。透明腔体选用的是耐水腐蚀、透光性好的工程塑料材质，长期接触常温清水不会出现雾化、发黄的问题，能长期保持清晰的可视效果，两端的接头部分采用强度更高的硬质工程塑料，和管路连接时能承受足够的锁紧力，不会因为拧动接头出现螺纹滑牙或者壳体开裂的问题。

安装边界上，这款过滤器为轴向直通结构，安装时不需要额外预留侧面的操作空间，只要顺着管路走向预留和产品总长度匹配的轴向安装空间即可，两端接头的同轴度做了严格控制，安装后不会出现管路别劲的问题，透明腔体的外壁做了轻微的加厚处理，靠近两端接头的位置做了圆弧过渡，避免应力集中造成的壳体破损。内部的过滤腔为等径直筒结构，滤材可以根据实际使用需求更换不同过滤精度的网芯，从大颗粒的砂石拦截到细小的悬浮物过滤都能适配，因为是直通式结构，流体经过时的流阻很小，不会对管路的整体流量造成明显影响，相比直角式的过滤器更适合安装在管路直线段上，不需要改变原有管路的走向。

实际应用中，这类过滤器常被安装在净水设备的进水端、小型冷却水循环系统的管路中、实验室分析仪器的供水支路上，用来拦截水中的大颗粒杂质，保护后端的精密设备不被杂质刮蹭或者堵塞。设计时特意把两端的锁紧结构做了大尺寸的防滑棱，即使手上沾有水或者戴薄的劳保手套也能轻松拧开，更换滤材的时候不需要借助额外的工具，徒手就能完成壳体的拆装，日常维护十分方便。透明壳体的壁厚经过反复校核，既保证了足够的耐压强度，又不会因为壁厚过厚影响内部观察的清晰度，壳体表面没有多余的凸起或者棱角，安装在设备内部或者外露管路上都不会和周边的其他零部件产生干涉。

从建模细节来看，模型还原了接头上的每一条防滑棱、密封槽的位置、透明腔体和两端接头的配合台阶，内部的滤材安装定位结构也做了完整的还原，结构工程师在做管路排布设计时，可以直接调用这个模型装配到整体管路系统中，能准确核对安装空间、接口尺寸，避免后期装配时出现干涉或者接口不匹配的问题。不同于工业级大流量过滤器的复杂结构，这款小型透明过滤器的结构十分紧凑，没有多余的冗余结构，所有的结构设计都围绕可视化、易安装、易维护这几个核心需求展开，在小流量水系统的管路设计中是十分实用的辅件选型。
