垂直渗透式多孔生物过滤管结构设计

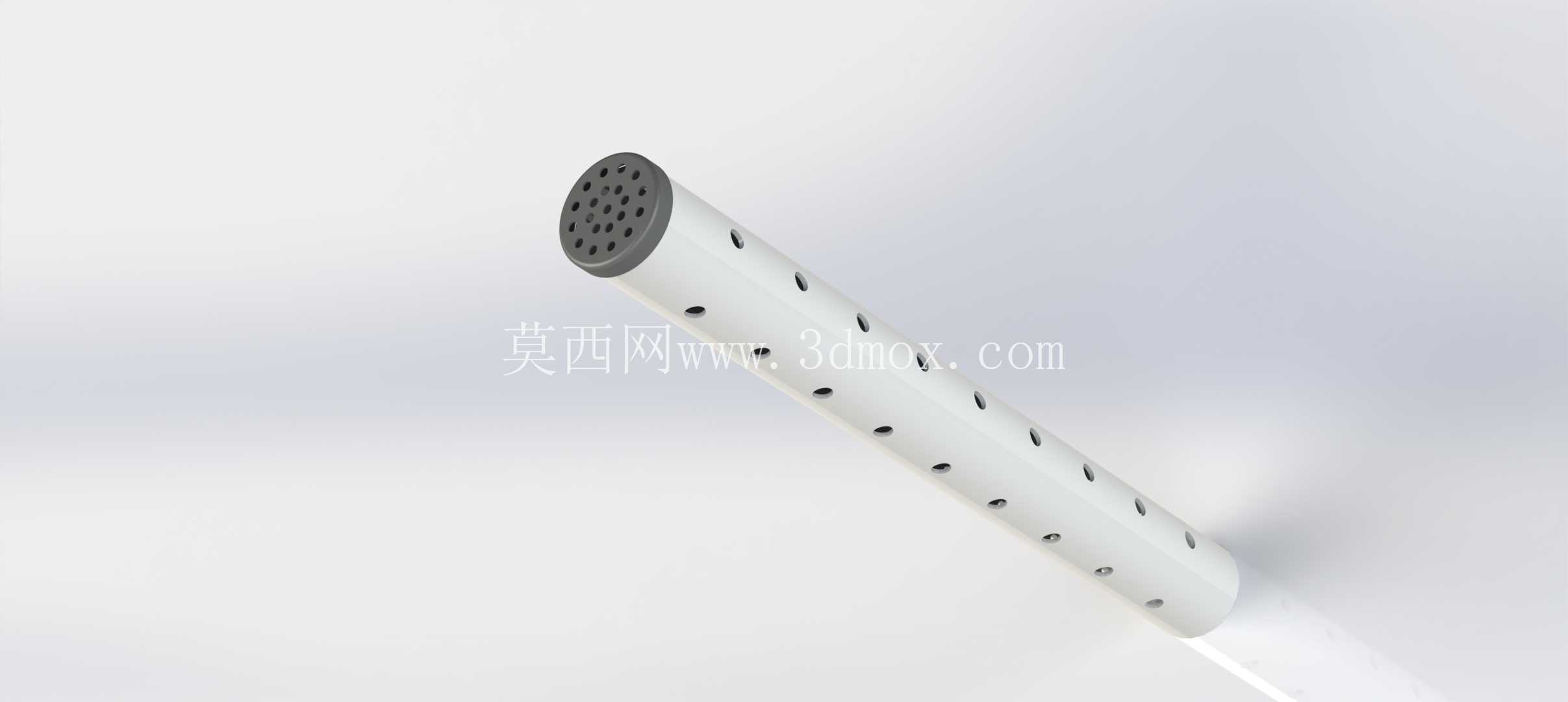

　　这款多孔管式构件主要面向生物介质渗透、流体均匀布水及浅层过滤场景设计，常见于生物滤池、污水处理生化单元、小型净水设备的渗滤段，也可作为实验室生物反应装置的流体分布元件使用，核心作用是让管内外介质通过管壁开孔实现可控的渗透交换，避免大颗粒杂质进入管内造成流道堵塞，同时保证流体沿管长方向均匀分布，减少局部流速过高带来的介质冲刷问题。从结构设计来看，构件整体为长直圆柱形态，一端采用带密集小孔的端盖封堵，端盖开孔孔径小于管壁侧孔，可作为初级拦截面阻挡大粒径杂质进入管腔；管壁沿轴向呈螺旋线排布多排径向通孔，孔位错开排布避免应力集中，同时保证沿管长各段的渗透流量均匀，不会出现近端流量大、远端流量不足的布水偏差。管体本身采用等直径设计，

　　外壁光滑无凸起结构，安装时可直接穿入预设的安装孔位，两端通过卡套或粘接方式与管路对接，不需要额外设计复杂的连接法兰，适配常规的圆形管路安装空间，安装边界仅需预留管体长度加两端10mm左右的连接余量即可，径向空间仅需比管外径大2-3mm就能完成穿装，适合在紧凑的设备腔体内部排布多组并联使用。设计过程中重点考量了开孔率与结构强度的平衡，管壁开孔的孔径、孔距经过排布验算，既保证足够的通流面积满足渗透流量要求，又不会因为开孔过多降低管体的径向承压能力，在常规0.3MPa以内的流体压力下不会出现管壁变形问题；端盖与管体采用止口配合结构，装配后同轴度偏差控制在0.1mm以内，避免安装后出现偏斜导致密封失效。

　　管壁的所有开孔边缘都做了微小的倒角处理，去除加工毛刺，避免使用过程中毛刺脱落污染流体，也减少流体通过孔口时的局部阻力损失。在实际工程应用中，这类构件可根据处理流量需求调整管长、孔径和开孔密度，单管可独立作为小型过滤单元使用，也可多根成组排布在生物滤床内部，作为渗滤集水或者布水组件，相比常规的开槽管，这种均匀开孔的结构布水均匀度能提升30%以上，且不容易被生物膜或者杂质堵塞，日常维护仅需定期反向冲洗即可恢复通流能力，不需要频繁拆换构件。
