螺杆式手动夹持管钳结构三维设计

这款手动夹持工具的结构设计，核心围绕小规格管件、轴类零件的装夹定位需求展开，在机加工辅助工位、管路维修现场、小型装配作业场景中都有极高的使用频次。不同于常见的铰链式管钳依靠杠杆力实现咬合，该结构采用梯形螺杆传动的施力方式，夹持力输出更线性，作业过程中不会因为工件受力形变出现突然松脱的问题，对于表面精度要求较高的薄壁管件、铜质管路件装夹更为友好，不会因为瞬间咬合力过大在工件表面留下较深的压痕。

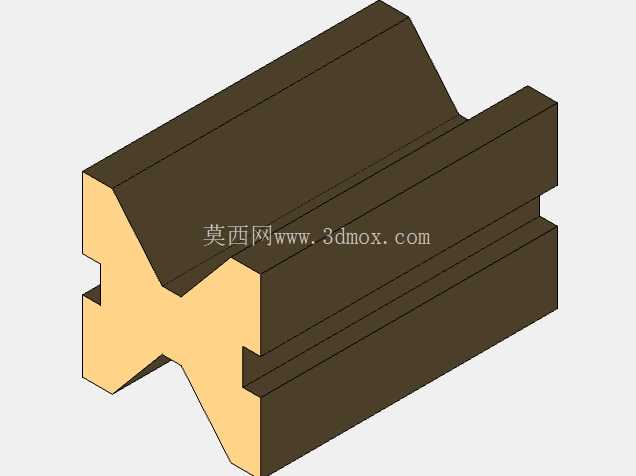

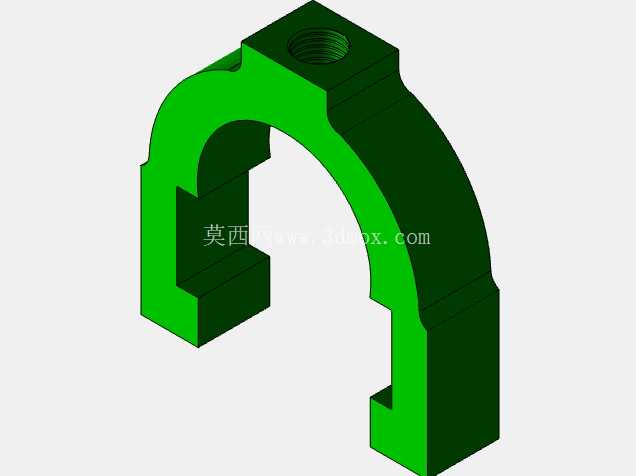

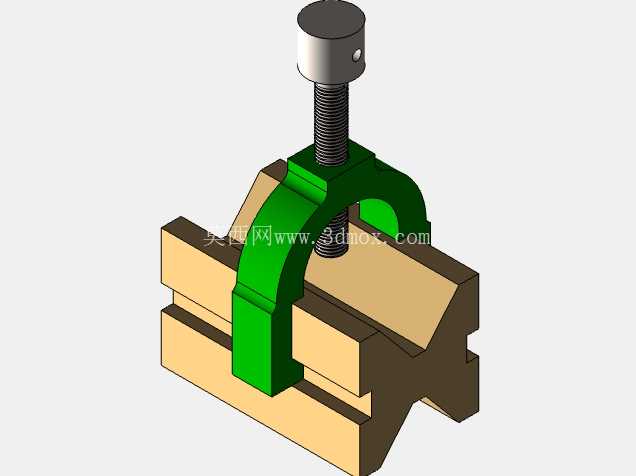

从结构布局来看，整个夹持机构分为固定钳座、活动压块、梯形传动螺杆、施力旋钮四个核心部分。固定钳座采用一体式V型槽设计，V型开口角度设置为90度，能够自适应不同直径的圆形工件，无需更换钳口即可覆盖常见的小直径管件、棒料装夹需求，V型槽的两个夹持面做了细微的防滑纹理处理，纹理深度控制在0.2mm以内，既能够保证足够的摩擦阻力防止工件转动，又不会过度损伤工件表面。活动压块采用拱形桥接结构，跨接在固定钳座的两侧导向槽内，导向间隙控制在0.05mm以内，压合过程中不会出现偏摆，保证夹持力能够垂直作用在工件中心线上，避免装夹偏心导致的工件变形或者加工基准偏移。

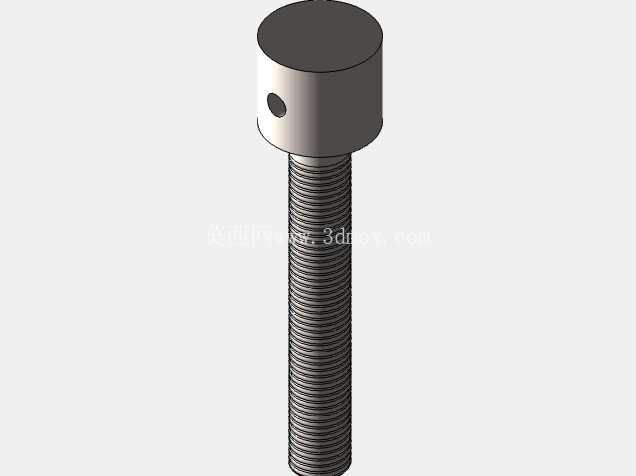

传动部分选用Tr12×3的梯形螺杆，螺杆头部与活动压块之间采用止推垫片连接，将螺杆旋转的周向力转化为压块的直线下压力，减少传动过程中的摩擦力损耗，施力旋钮采用滚花圆柱结构，直径设置为30mm，徒手旋转即可输出足够的夹持力，针对大扭矩需求的场景，旋钮顶部预留了6mm的内六角孔，可以配合内六角扳手施加更大的锁紧力，满足重型装夹的需求。整个钳体的外形尺寸控制在长120mm、宽80mm、总高110mm的范围内，整体重量控制在1.2kg左右，既可以作为台虎钳的辅助夹具固定在工作台面上使用，也可以单独作为手持夹具携带到外场维修场景使用，安装边界上，固定钳座底部预留了两个M6的安装孔，孔距为90mm，可以直接通过螺栓固定在标准工作台的T型槽上，也可以搭配磁性底座吸附在金属工作台面上快速定位，不需要复杂的安装调试过程。

设计过程中重点考虑了不同工况下的受力冗余，钳体主体采用45号钢调质处理，活动压块与固定钳座的导向接触面做了淬火处理，表面硬度达到HRC40-45，长期使用不会出现导向面磨损导致的间隙过大问题，螺杆部分采用不锈钢材质，在潮湿的管路维修场景下使用也不会出现锈蚀卡死的问题，日常维护只需要定期在螺杆螺纹处涂抹少量润滑脂即可，不需要复杂的拆解保养。不同于常规管钳只能实现圆形工件的夹持，该结构的V型槽配合平压块结构，也可以实现方形、六角形等异形小零件的装夹，在小型零件的钻孔、打磨、装配作业中都能够提供稳定的夹持支撑，压块的下压行程设置为40mm，最大可以夹持直径50mm的圆形工件，覆盖了日常维修、小批量加工场景中绝大多数小尺寸零件的装夹需求。

从实际使用的角度出发，该结构的操作逻辑非常简单，只需要旋转顶部旋钮将压块抬起，放入待装夹工件后旋转旋钮锁紧即可，不需要额外的调整步骤，单手即可完成装夹操作，对于狭小空间内的管路固定作业，相比传统的活动扳手、普通管钳操作空间需求更小，只需要预留旋钮旋转的操作空间即可完成锁紧，在设备内部的管路维修、狭小机柜内的接头固定场景中优势尤为明显。结构上没有多余的易损零件，所有连接部位都采用刚性连接，不存在弹簧、弹片等容易疲劳失效的零件，长期重复使用的可靠性更高，适合在高频次的装配工位作为固定工装使用。
