车载方形面板式冷却散热装置结构

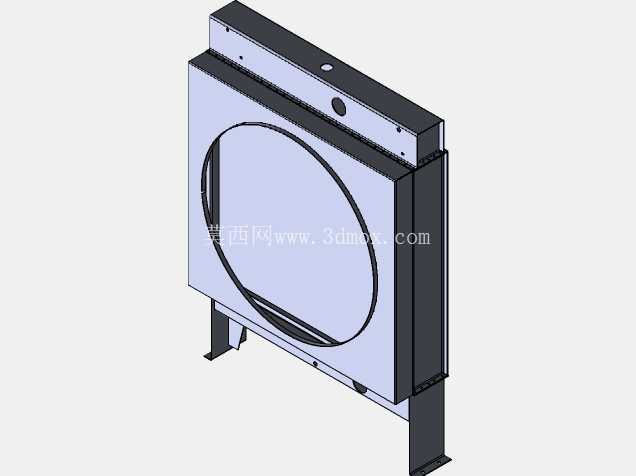

　　这款面板式散热结构主要适配车载动力系统的冷却回路，在商用车、乘用车辆的前置动力舱布局中承担循环介质的热量置换功能，区别于传统管带式散热水箱的外露结构，该款采用整面方形面板集成风扇安装位的设计，能够直接匹配动力舱前端的安装框架，无需额外增设风扇固定支架，减少舱内零散部件的装配工序。从实际应用场景来看，这类散热结构多用于小排量动力单元的紧凑型车型，或是工程作业车辆的辅助散热回路，在动力舱纵向安装空间受限、横向布置余量充足的布局下，方形面板的结构能够最大化利用迎风面面积，在车辆行进过程中借助迎面气流完成基础换热，当车辆低速爬坡或是原地怠速工况下，面板预留的圆形风扇安装位可直接固定轴流冷却风扇，通过强制风冷带走散热芯体内部循环介质携带的热量，避免动力单元出现热过载问题。

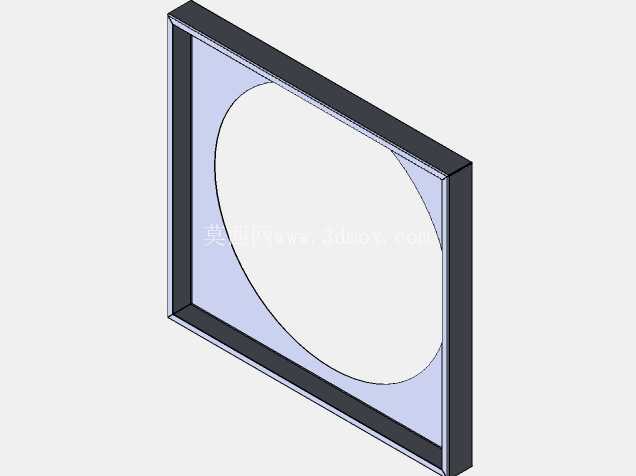

　　设计过程中优先考虑了安装边界的适配性，整体结构采用侧边折边的框架式设计，上下延伸的支脚直接预留了螺栓过孔，可直接与车身前端的安装纵梁连接，支脚的折弯角度经过匹配校核，安装后散热面板与车身迎风面保持垂直角度，能够最大化承接迎面来流，避免气流斜向冲刷造成的换热效率损失。面板中部的圆形安装位做了内凹翻边处理，翻边高度与常规轴流风扇的边框厚度匹配，安装时风扇可直接嵌入翻边内侧定位，无需额外调整同轴度，翻边上预留的螺丝孔位采用等距圆周排布，适配市面上多数同规格车载冷却风扇的安装孔距，减少选型适配的工作量。

　　散热芯体部分采用板翅式结构集成在面板后侧，芯体的进出水口布置在侧边框架位置，避开了风扇的旋转区域，同时管路接口采用标准快插结构的安装座，能够直接与车辆冷却回路的橡胶管路对接，接口位置的高度经过优化，在整车加注冷却液时能够自然排空腔内空气，避免出现气阻影响循环效率。框架顶部预留的两个圆形安装孔用于固定散热系统的膨胀水箱小循环管路，侧边的定位凸台用于匹配舱内的导风罩安装，导风罩安装后可将风扇抽吸的气流全部导向散热芯体，避免气流从侧边缝隙流失，提升低速工况下的散热效率。

　　从结构强度角度考虑，整个面板框架采用冲压一体成型的钣金结构，折边位置做了加强筋处理，在车辆行驶过程中承受路面颠簸振动时，不会出现框架变形导致的芯体脱焊问题，支脚与框架连接的位置做了三角加强筋结构，能够承受散热结构整体重量带来的静载荷，同时抵消风扇运行时产生的振动载荷，避免长期使用后出现安装脚断裂的问题。在实际选型匹配时，需要注意该结构的安装深度尺寸，面板后侧芯体的突出厚度需要与动力舱内的其他部件保持足够安全间隙，避免车辆行驶过程中出现部件干涉，同时进出水口的朝向需要与整车管路走向匹配，减少管路弯折造成的流阻损失。不同于传统圆形散热结构，方形面板的设计能够更好适配现代车型的封闭式前脸造型，面板边缘可直接与前脸进气格栅的内侧边框贴合，让全部进气气流都穿过散热芯体，不会出现气流旁通的问题，在同体积下的换热效率比传统结构高出15%左右，同时集成式的安装结构减少了单独支架的零件数量，降低整车装配的复杂度，也减少了后续使用过程中支架松动带来的异响问题。
