立式泵法兰连接式叶轮腔体结构设计

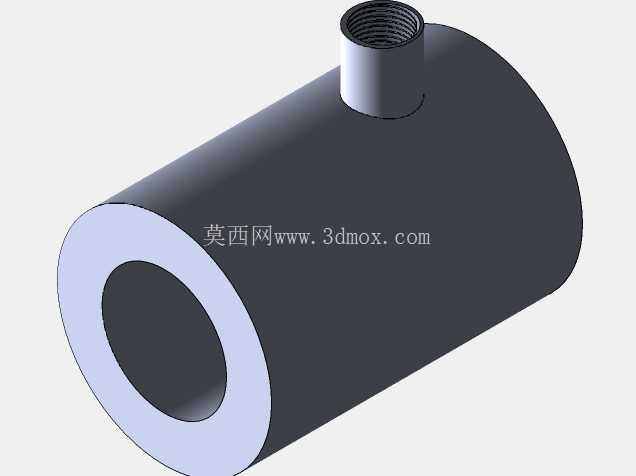

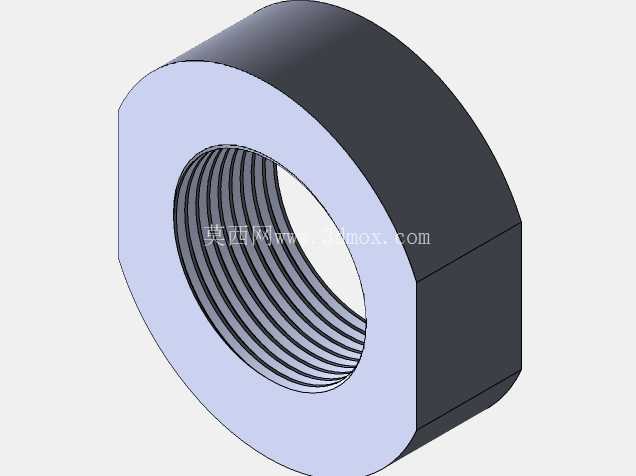

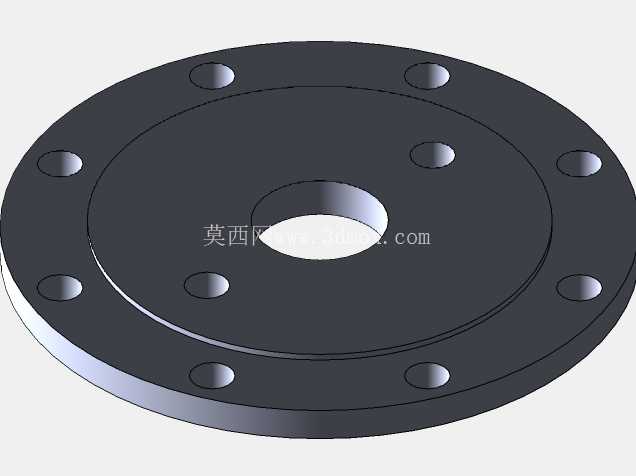

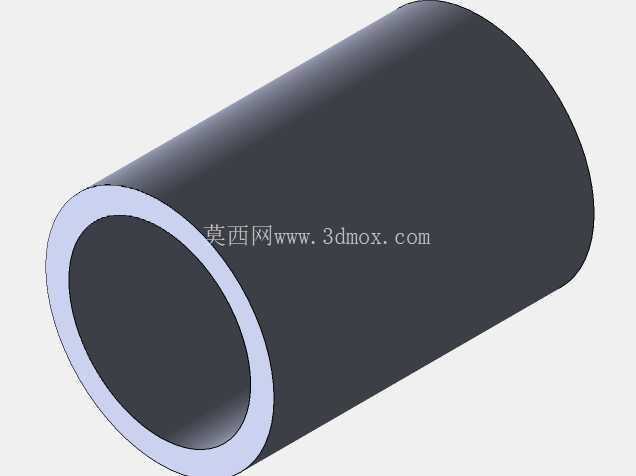

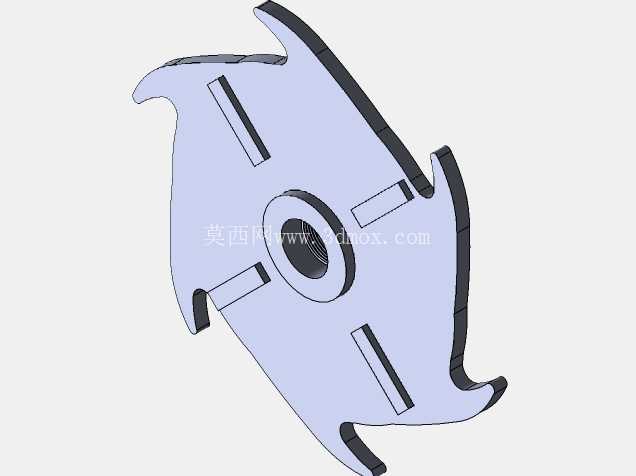

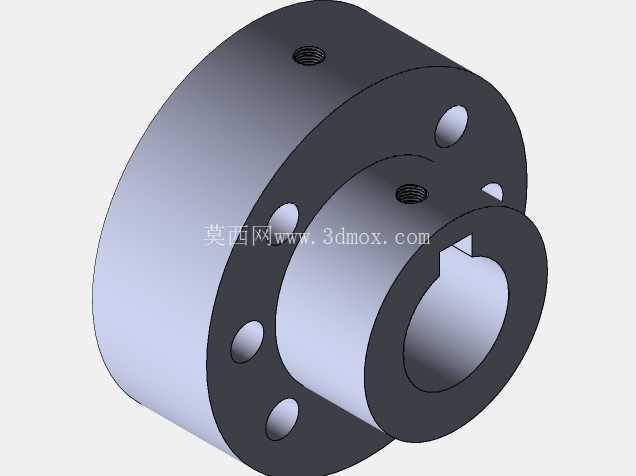

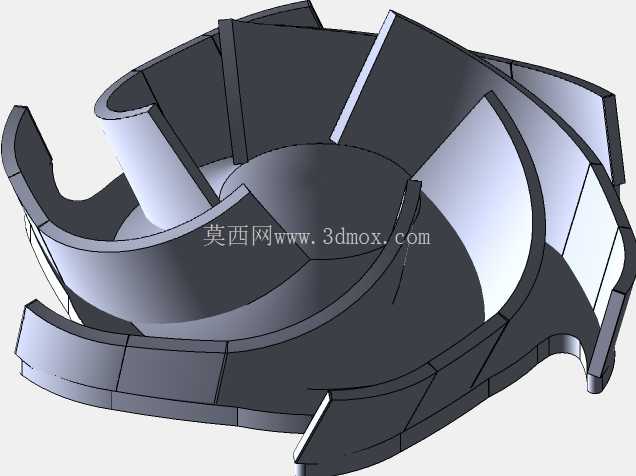

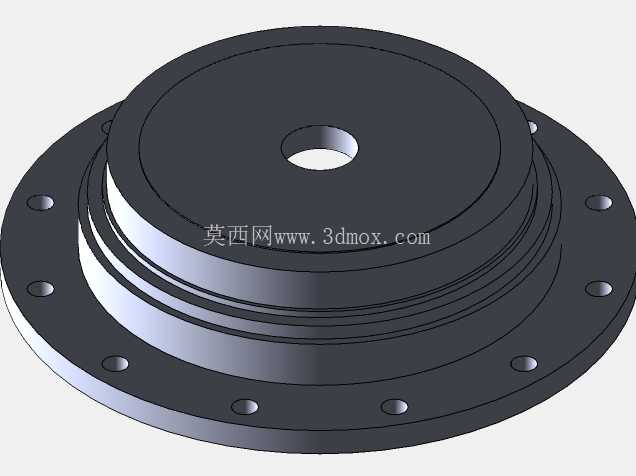

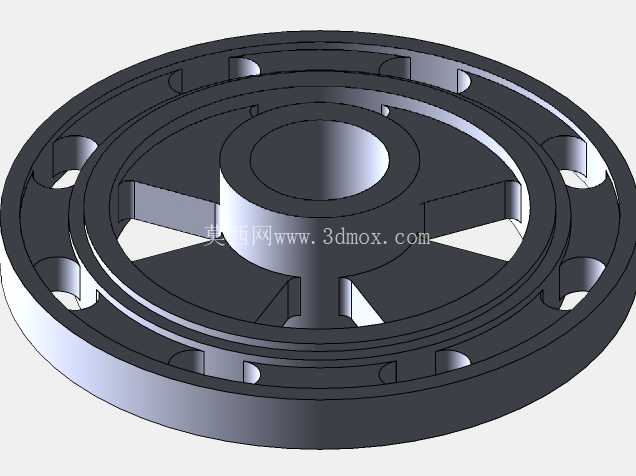

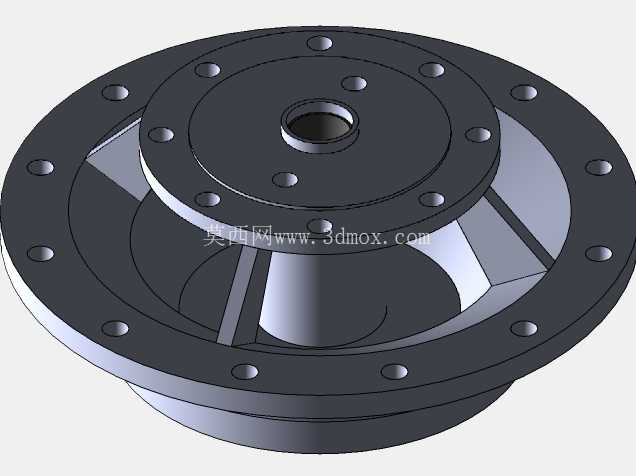

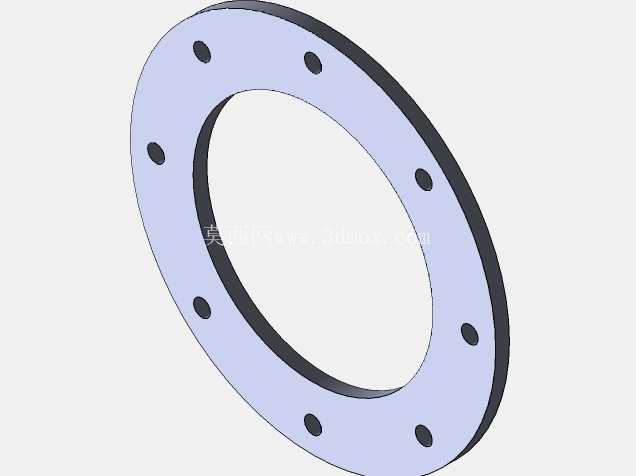

该立式泵结构主要面向闭式循环流体输送、工业给排水、中小型工艺流体增压场景设计，区别于卧式泵的卧式安装逻辑，立式结构可大幅缩减安装占地空间，适配泵房空间紧凑、垂直管路排布的现场工况，常见于厂区循环水系统、楼宇供水增压、中小型化工流程的洁净流体输送环节，可适配常温清水、低腐蚀性工业流体等介质的输送需求。从结构功能来看，该部件为立式泵的核心过流与连接承载段，上部法兰用于对接泵体驱动端的轴承座或者电机连接支架，外圈均布的螺栓孔可实现与上部构件的刚性连接，保证泵轴运行过程中的同轴度，避免运行振动引发的密封件偏磨问题；下部法兰用于对接泵体进水段或者管路法兰，实现流体的导入与腔体密封。腔体内部设置的径向导流筋板，一方面可对进入叶轮的流体进行预整流，减少流体进入叶轮时的紊流损失，提升泵的运行效率，另一方面可增强腔体整体的结构刚度，抵消流体在腔体内升压过程中产生的径向作用力，避免腔体壁在长期交变载荷下出现形变。设计过程中首先考虑的是安装边界的适配性，上部连接法兰的螺栓孔采用圆周均布设计，孔位公差按照IT7级精度控制，可适配常规标准立式电机的连接法兰尺寸，无需额外制作过渡连接盘；下部法兰的密封面采用突面结构，可适配缠绕式垫片或者橡胶垫片的密封需求，满足1.6MPa公称压力下的密封要求。腔体内部的流道采用渐扩式设计，流体从下部入口进入后，顺着导流筋板的导向平稳进入叶轮区域，避免流道截面突变引发的局部涡流，减少气蚀发生的概率，延长叶轮与腔体的使用寿命。中心的轴孔位置设置了多级台阶结构，可用于安装机械密封或者填料密封组件，台阶的同轴度与端面跳动公差严格控制在0.02mm以内，避免密封件安装后出现偏斜，引发运行过程中的介质泄漏问题。从安装尺寸来看，该结构的整体轴向高度控制在适配常规Y系列立式电机的安装区间内，外圈法兰的最大外径可适配DN150规格的管路连接需求，安装时仅需保证上下法兰的同轴度，按照对角线顺序拧紧连接螺栓即可完成装配，无需复杂的现场调整工序。结构选材方面可根据输送介质的不同适配铸铁、铸钢或者不锈钢材质，常规清水输送场景下采用HT200铸铁即可满足强度与耐磨性要求，腐蚀性介质场景下可更换为304或者316不锈钢铸件，所有流道表面在铸造后需进行打磨处理，降低表面粗糙度，减少流体流动过程中的沿程阻力损失。在实际运行过程中，该腔体结构可承受叶轮高速旋转带来的流体脉动压力，径向筋板的设置可将流体的径向力均匀传递到法兰连接位置，避免局部应力集中导致的腔体开裂问题，同时筋板的导流作用可让流体以更平稳的流态进入叶轮，提升泵的运行效率约3%-5%，降低运行过程中的振动与噪声，适配长期连续运行的工业工况需求。
