手推式枝叶粉碎处理设备结构设计

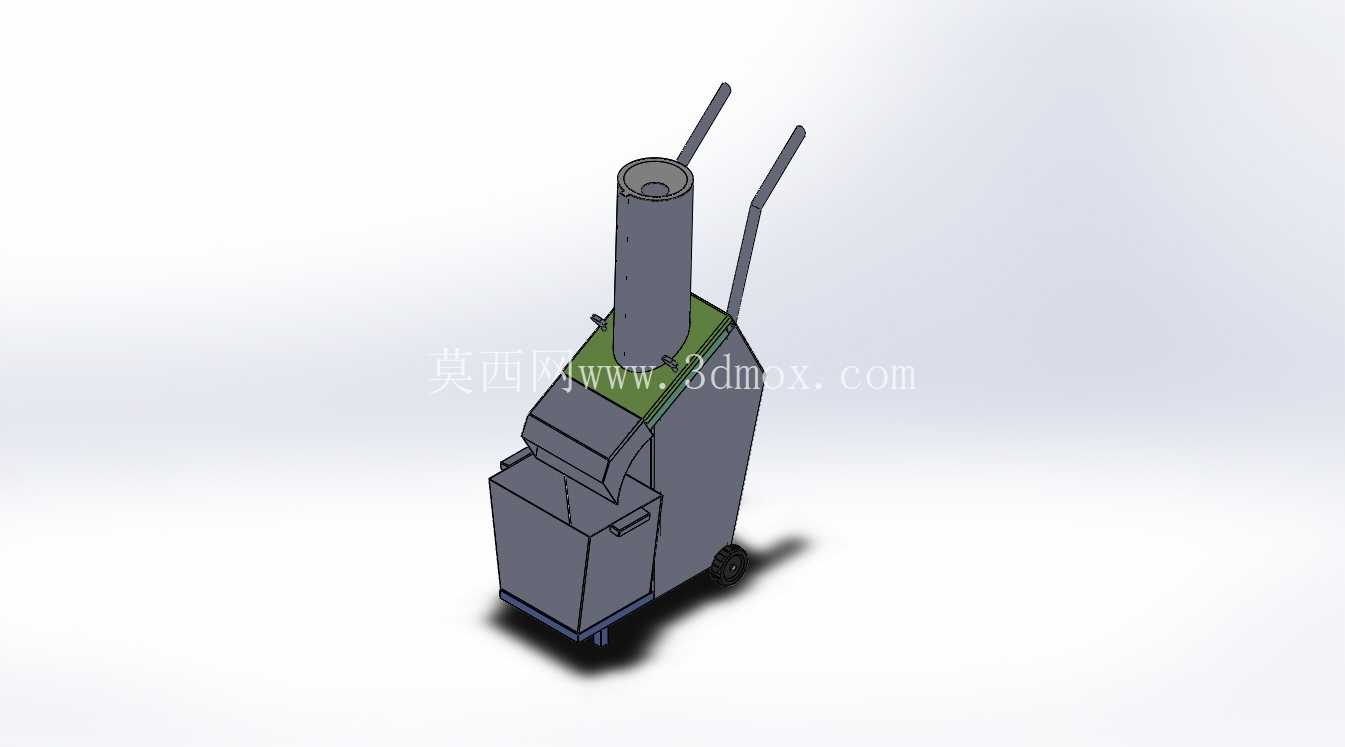

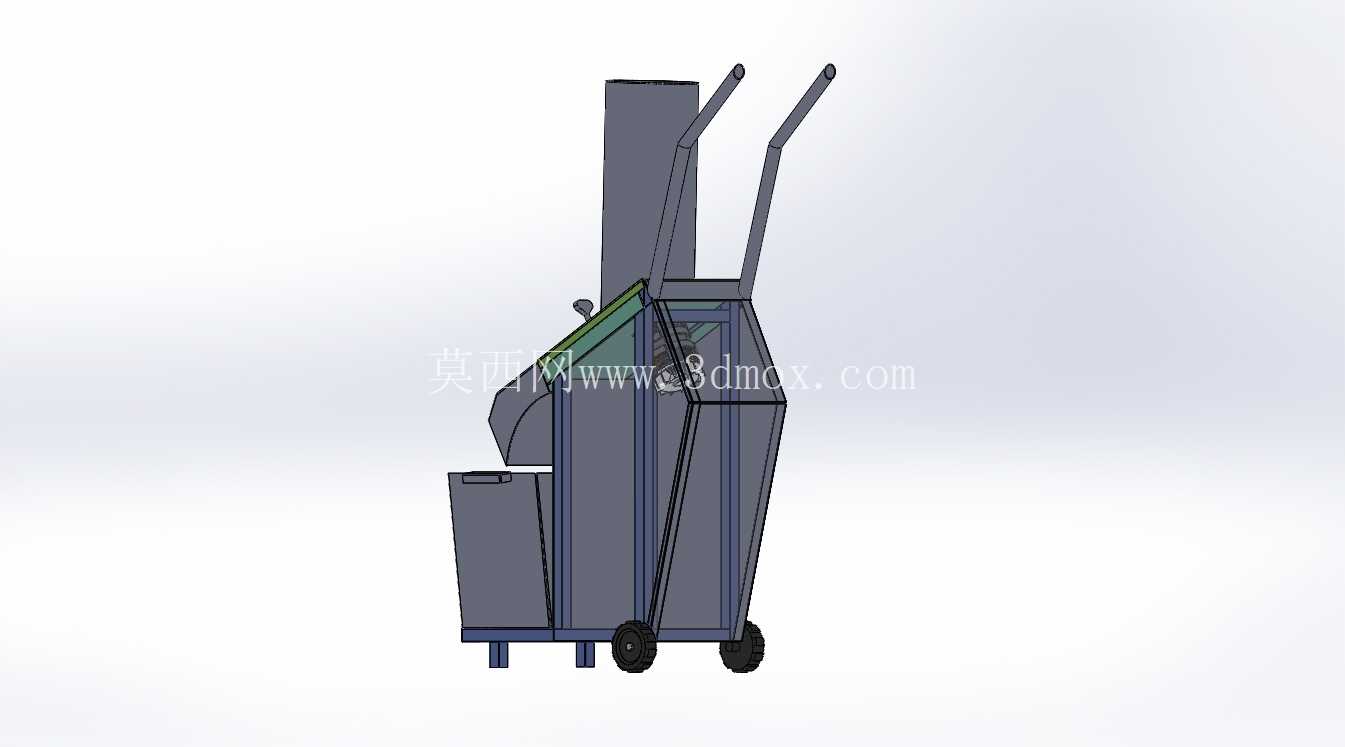

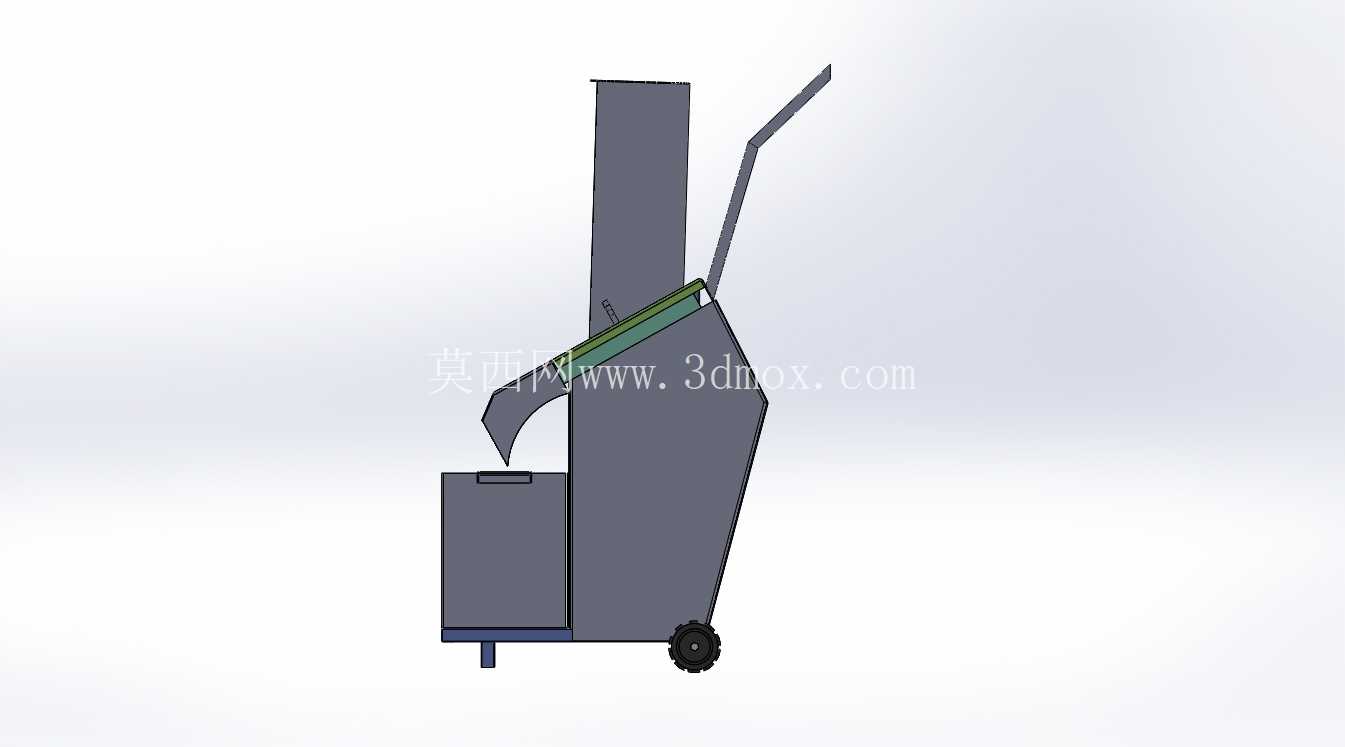

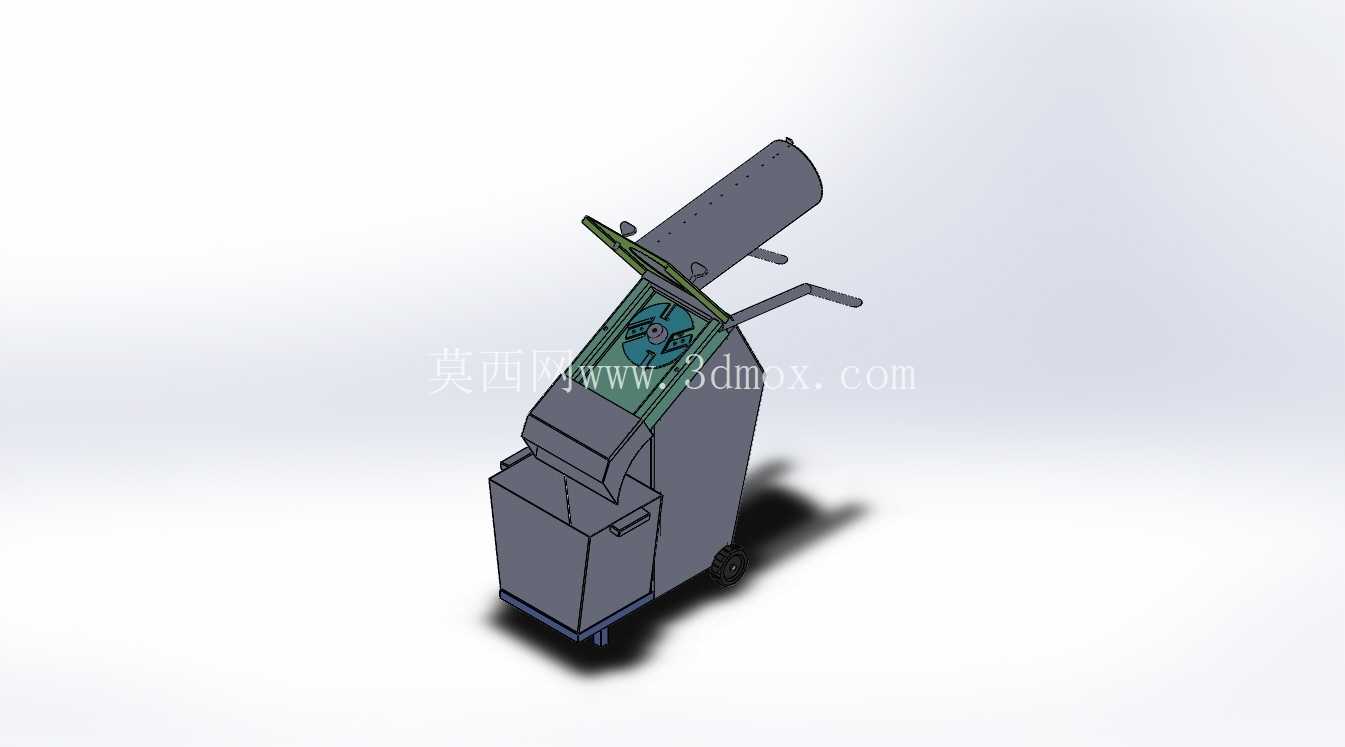

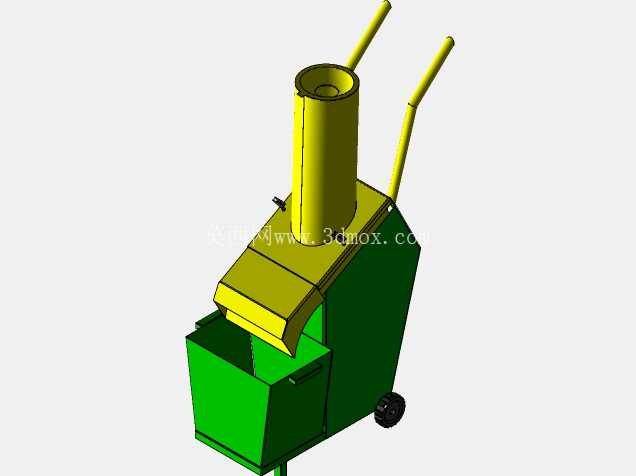

　　这款手推式枝叶粉碎设备主要面向园林养护、市政绿化、果园管护等场景的日常作业需求，可对修剪产生的干枯枝条、落叶、藤本残体等物料进行现场粉碎处理，替代传统的集中清运、焚烧或填埋处理方式，大幅降低园林废弃物的转运成本，处理后的碎料可直接作为园林覆盖物、堆肥原料实现资源化利用。设备整体采用手推移动的结构形式，底部配置单组辅助行走轮配合机身底部的支撑脚，非作业状态下可通过倾斜机身依托行走轮实现短距离转场，作业时支撑脚接触地面保证整机放置稳定性，无需额外的固定安装工序，可灵活穿梭于绿化带、果园行间、小区步道等狭窄作业区域，适配零散分布的园林废弃物处理需求。

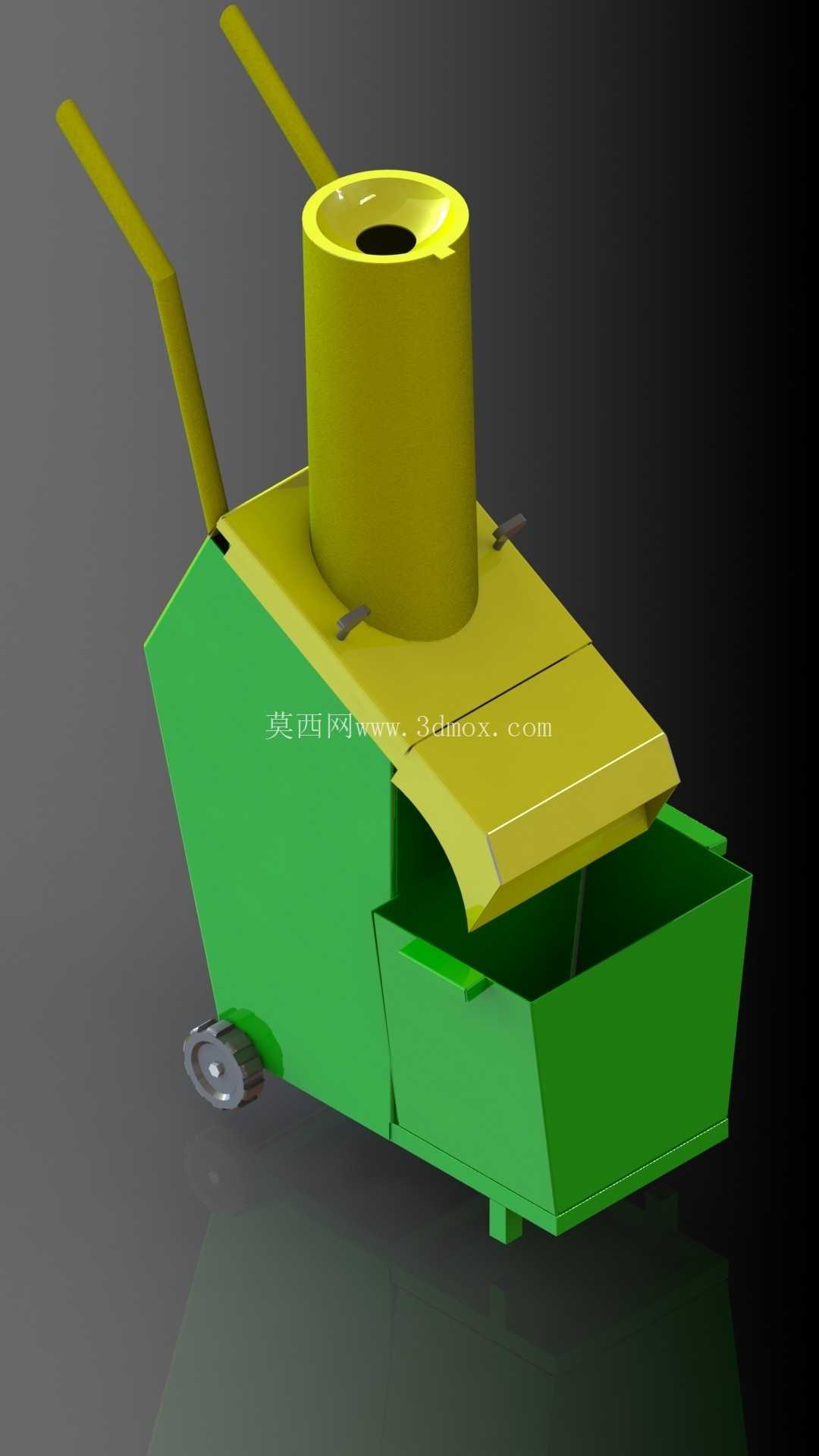

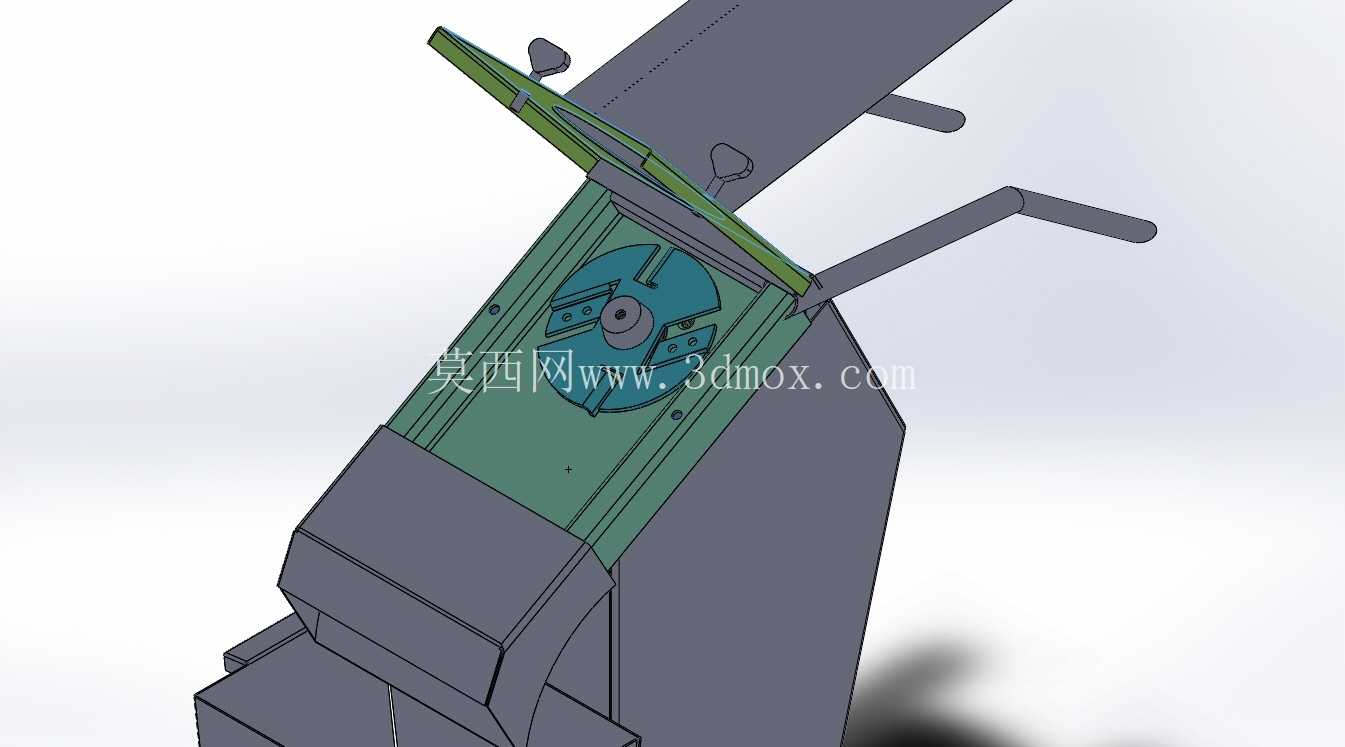

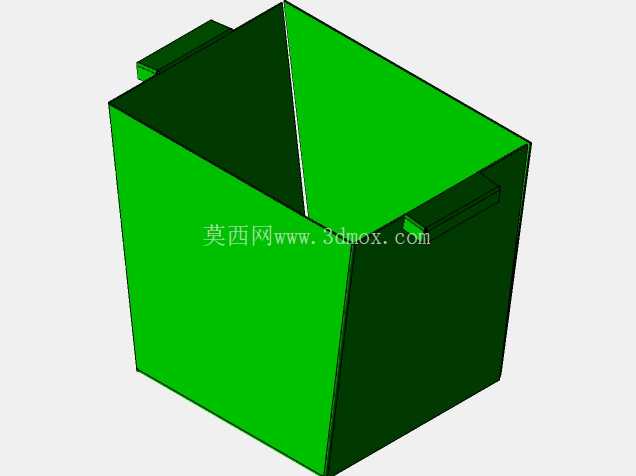

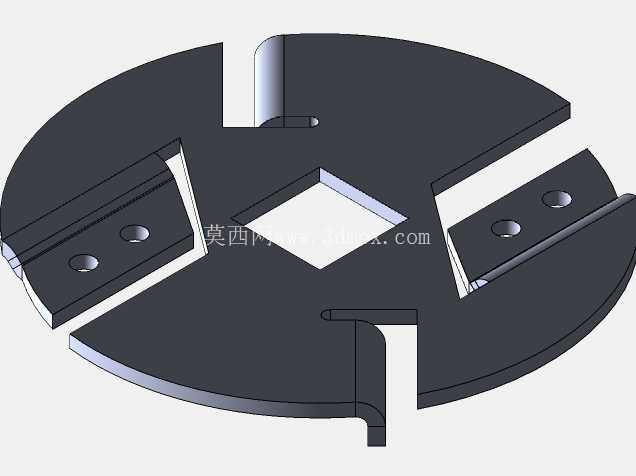

　　设备上部设置圆柱形进料腔体，腔体顶部为敞口进料口，进料口边缘做卷边强化处理，避免投料过程中枝条剐蹭划伤操作人员，腔体内部连通粉碎作业腔，粉碎腔采用倾斜式布局设计，可借助物料自重实现喂料，减少人工推送物料的操作强度，粉碎腔内部配置切削粉碎组件，可将投入的枝条切削为粒径均匀的碎料，碎料在离心力与重力作用下直接落入下部的抽拉式集料箱内。集料箱采用前抽拉的抽斗式结构，箱体与机身下部的腔体采用间隙配合，箱体前侧设置外翻式挡边，抽拉时可作为握持结构，装满碎料后可直接抽出倾倒，无需抬升整机，降低操作人员的卸料劳动强度，集料箱的容积设计匹配常规园林修剪作业的单次处理量，减少频繁卸料的作业中断频次。

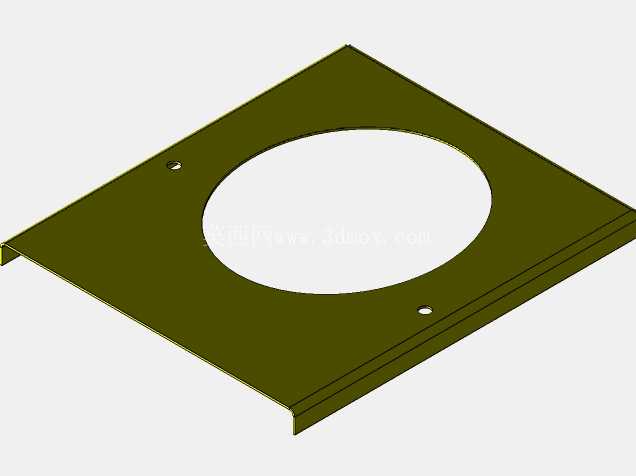

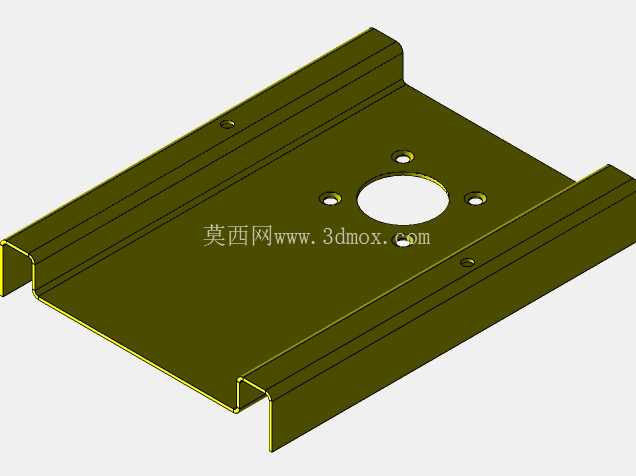

　　机身的操作扶手采用双杆后伸式布局，扶手杆从机身上部两侧向后上方延伸，握持高度适配成年人站立操作的自然臂高，扶手杆与机身主体采用焊接连接，连接处设置三角加强筋结构，避免推行过程中受力变形，扶手表面未做额外包覆处理，依靠金属型材本身的结构强度满足推行受力需求。机身外壳采用分块式钣金结构，上部进料腔体与下部集料仓的外壳采用不同色彩的涂装区分，既可以在作业过程中快速识别不同功能区域，也能通过涂装层提升钣金件的防锈耐腐能力，适配户外露天作业的复杂环境。

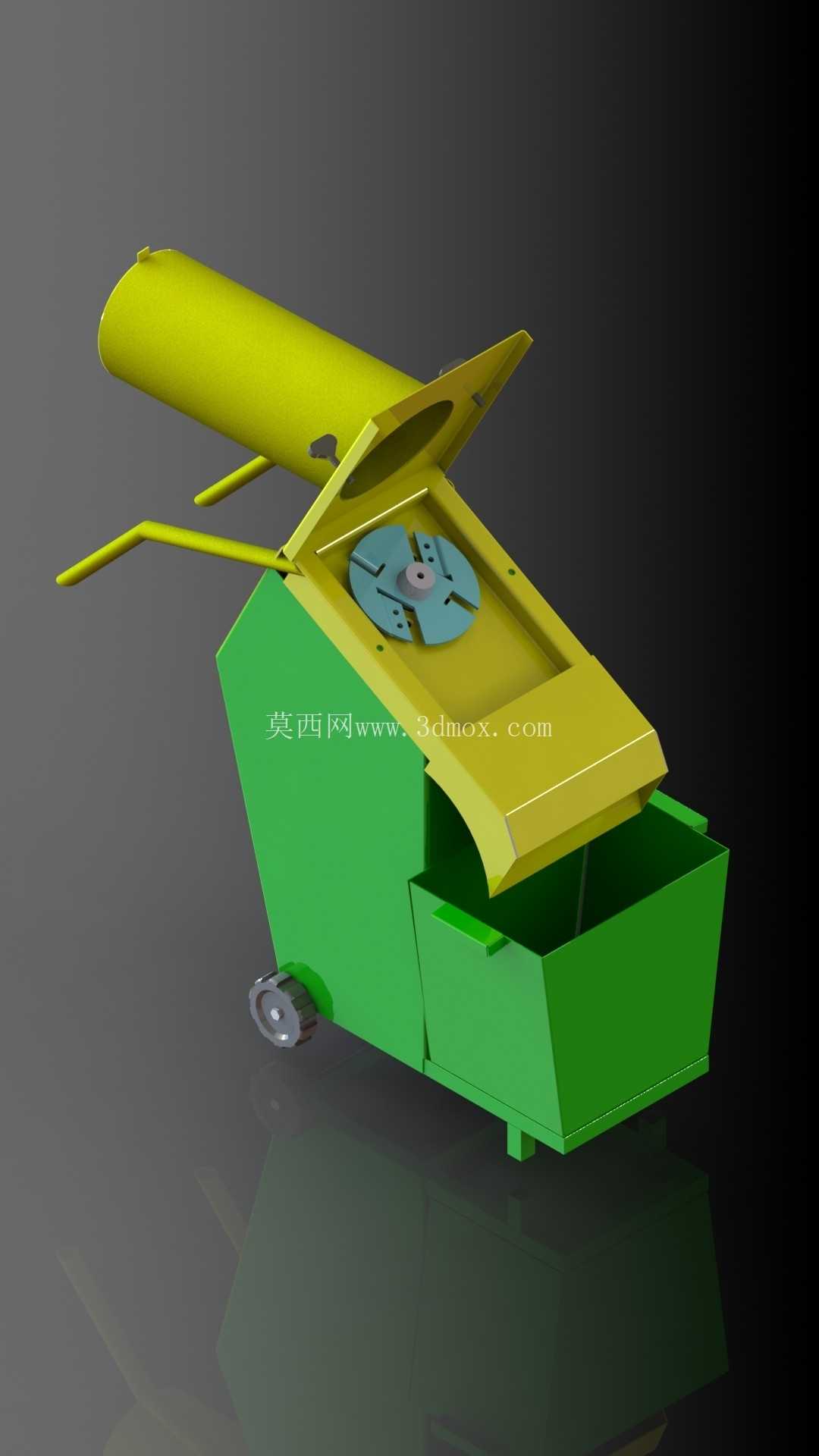

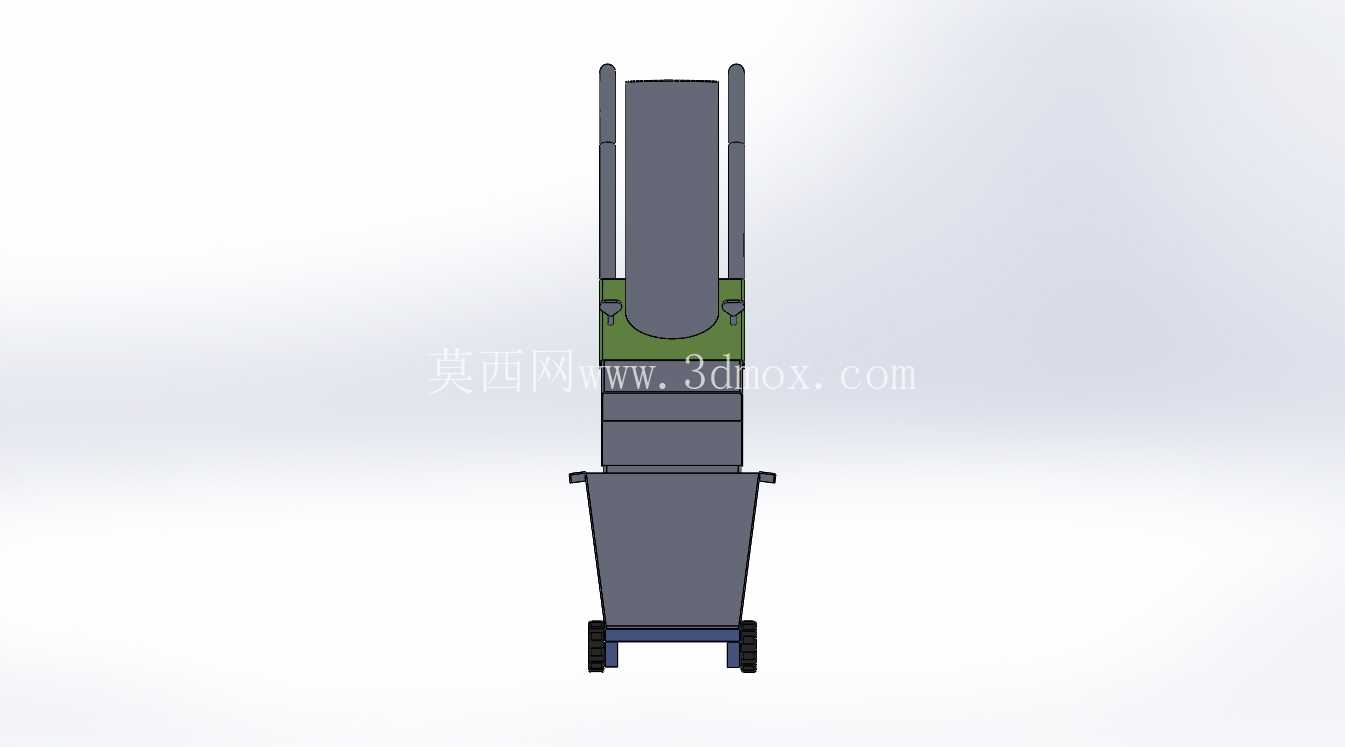

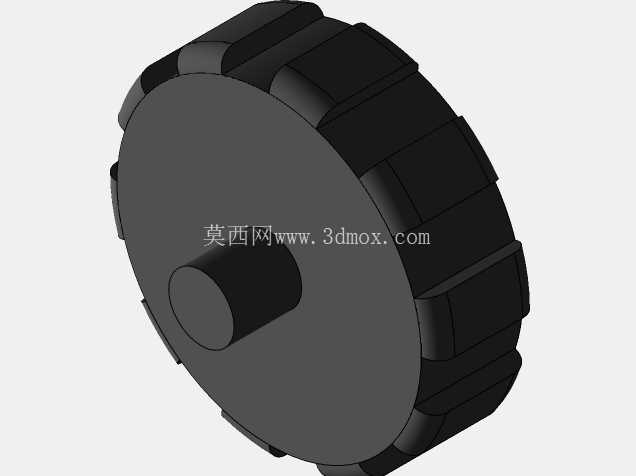

　　设备的整体尺寸控制在手推作业的合理边界内，机身宽度不超过常规成年人的肩宽，可顺利通过园林步道的单侧通行空间，机身长度控制在1.2米范围内，转向时无需过大的回转空间，进料口高度设置在成年人腰部以上位置，投料时无需过度弯腰，符合人体工程学的作业姿态要求。结构设计过程中优先考虑了户外作业的维护便捷性，上部粉碎腔的盖板采用快拆式固定结构，日常清理卡滞枝条、更换磨损切削部件时无需借助专用工具即可打开盖板，机身的行走轮采用通用标准件配置，磨损后可直接替换市面常规的脚轮配件，降低设备的全生命周期维护成本。设备的重心集中在下部粉碎腔与集料箱区域，上部进料腔体为中空结构，整体重心偏低，推行过程中不易发生侧翻，即使在带有一定坡度的草坪或坡地作业时，也能保证足够的放置稳定性。粉碎作业过程中，物料从上部进料口投入后，经过切削组件粉碎直接落入集料箱，整个作业流程无多余的中间输送环节，结构简单可靠，故障点少，适合非专业机械操作人员的日常使用，无需复杂的操作培训即可快速上手。
