工业强制风冷式散热器结构设计方案

项目分类:换热器 发布时间:2026-07-29 ID:1203749
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案
  • 工业强制风冷式散热器结构设计方案

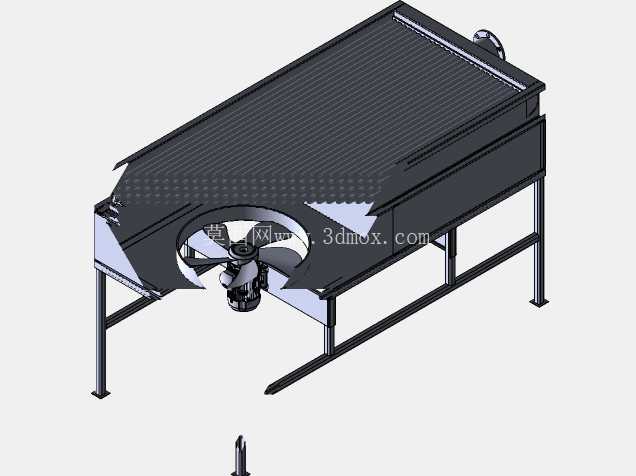

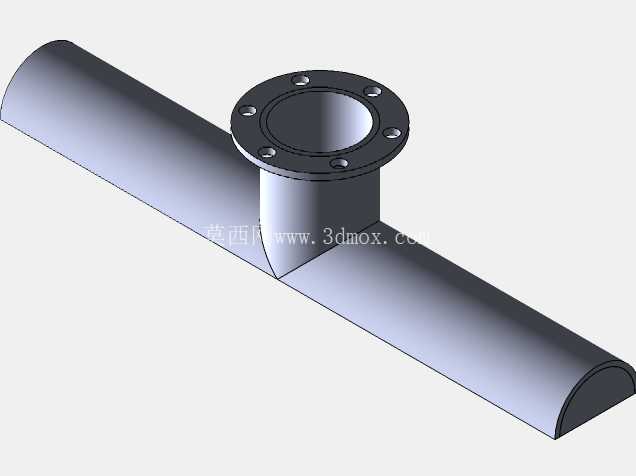

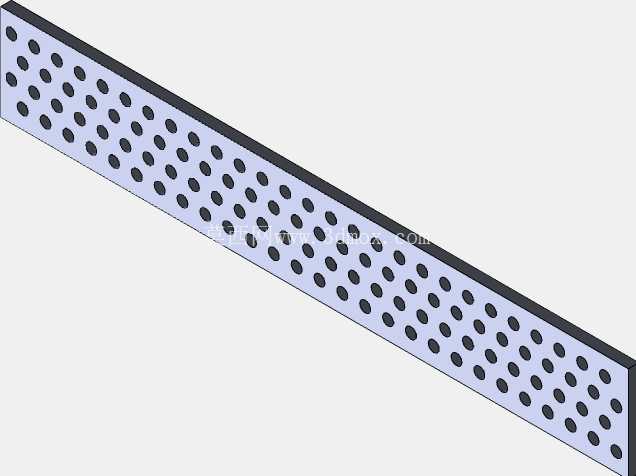

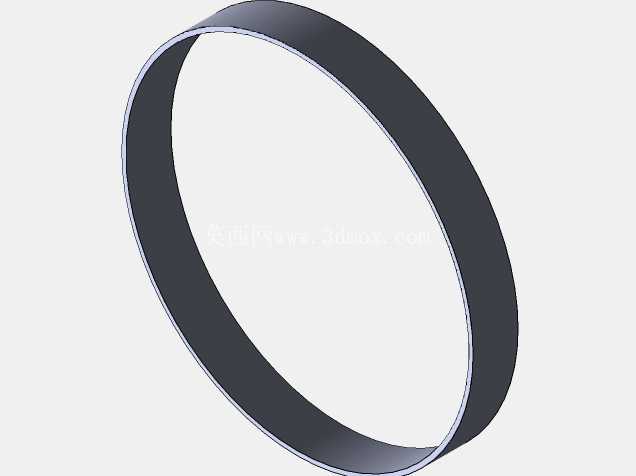

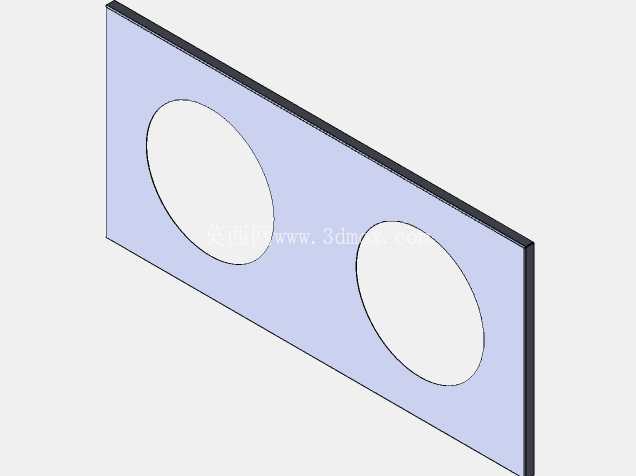

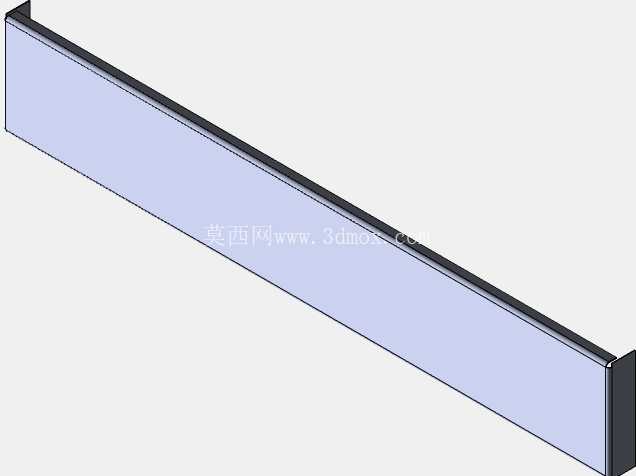

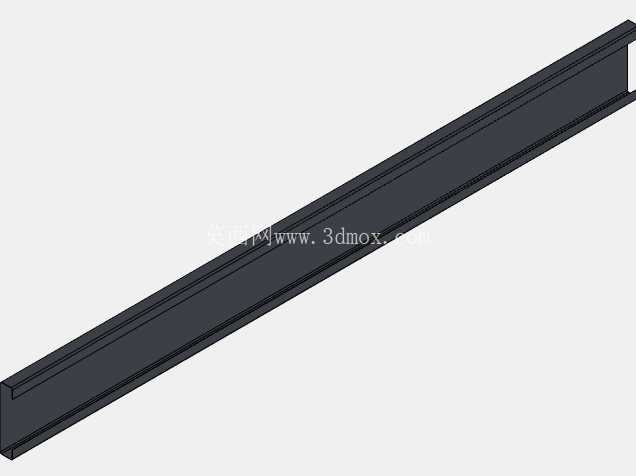

在工业换热、动力系统温控、工艺流体冷却场景中,强制风冷散热器是无需外接冷却水源、适配缺水或移动工况的核心换热部件,这款带轴流风机的强制风冷散热器,核心设计逻辑围绕高换热效率、低安装适配难度、长期运行稳定性三个核心工程目标展开。从结构布局来看,设备采用卧式框架支撑结构,底部为型钢焊接的支腿框架,支腿底部预留安装固定孔位,可直接通过膨胀螺栓或焊接方式固定在设备机架、混凝土基础或者移动机组的安装平台上,支腿的高度设计预留了底部接线、管路对接的操作空间,避免安装后底部管路与基础面产生干涉。核心换热芯体采用板翅式或者管带式换热结构(从三维模型的芯体排布来看,采用了错列翅片结构来增大换热面积),芯体外部设置密封式风罩,风罩的导流型面经过弧度优化,可将轴流风机产生的轴向气流均匀导流至整个换热芯体截面,避免出现边角区域气流死区,降低整体换热效率。设备侧部安装的轴流风机采用直联式驱动结构,省去皮带传动的维护环节,风机的安装位置设置在风罩的进风侧,运行时将环境空气加压后吹过换热芯体,带走芯体内流通介质的热量,这种吸风式或者吹风式的布局选择,是结合现场安装的粉尘浓度、环境温度来确定的,这款模型采用的吹风式布局,可让风机始终处于环境温度气流中,降低电机运行温升,延长风机使用寿命。换热芯体的两端设置介质进出管路接口,从模型顶部的接口结构来看,预留了法兰连接或者螺纹连接的两种接口适配空间,可根据现场管路的通径、连接标准灵活选配接头,接口位置设置在芯体端盖的最高处,同时端盖底部预留排污接口位置,方便长期运行后排出芯体内沉积的杂质、冷凝水,避免流道堵塞影响换热流量。框架的所有钢结构件都做了圆角过渡处理,避免安装维护过程中出现磕碰划伤,支腿的横梁位置预留了风机接线盒的安装位,可将电气控制元件就近安装,减少现场布线的长度。从安装边界来看,设备的整体长宽高比例适配大多数工业机组的顶部或者侧部安装空间,支腿的安装孔位采用长圆孔设计,可抵消基础制作、机架焊接带来的位置误差,降低现场安装的对位难度。在实际应用中,这类散热器可适配柴油发电机组、工业液压站、空压机、工艺循环水冷却等多种场景,当内部流通介质为液压油、冷却液、压缩空气时,可通过调整翅片间距、流道截面积来匹配不同介质的换热系数、流量压力损失要求,比如用于液压系统冷却时,会适当增大油侧流道的截面积,降低油液流动的阻力损失,避免液压系统出现回油背压过高的问题;用于发电机组冷却时,会增大芯体的整体迎风面积,匹配发动机满负荷运行时的散热量要求。设计过程中,还考虑了不同环境温度下的换热裕量,芯体的换热面积计算预留了10%-15%的裕量,避免夏季高温环境下出现换热能力不足导致的设备超温问题。风罩与芯体、框架的连接位置都设置了密封胶条安装槽,运行时可避免气流短路,保证所有风机产生的气流都穿过换热芯体,提升风能利用率。风机的防护网采用快拆式结构设计,日常维护时可快速拆卸清理翅片表面积存的粉尘、飞絮,避免积尘堵塞翅片间隙导致风阻增大、换热效率下降。整个设备的重心落在支腿围成的矩形区域中心位置,吊装运输时可直接通过支腿上预留的吊装孔起吊,无需额外制作吊具,降低现场安装的吊装难度。
