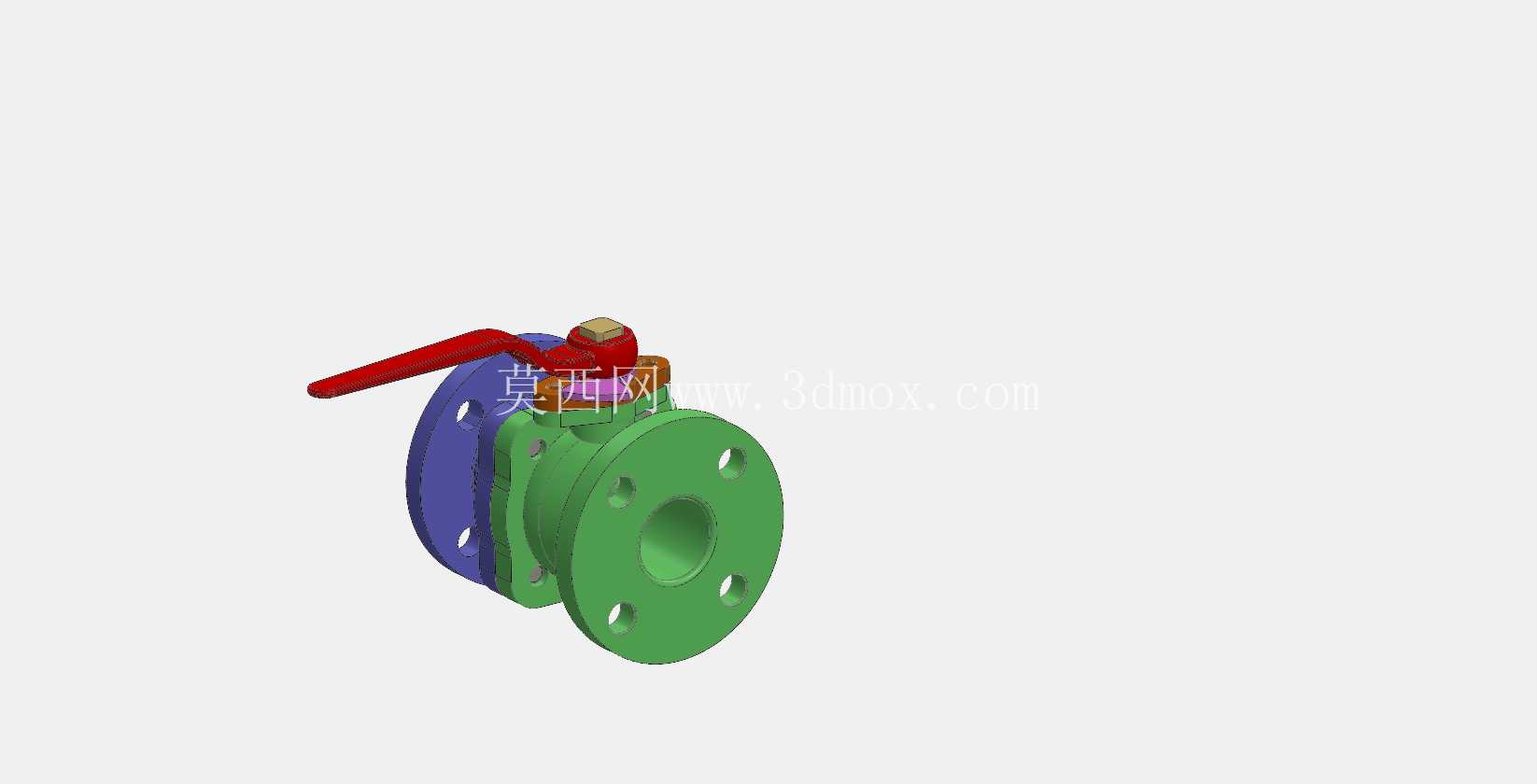

法兰式手动水控球阀三维结构设计

日常做民用给排水、小型工业循环水系统的管路设计时，这类法兰连接的手动水控球阀是选型清单里的常客，不同于螺纹连接的小通径球阀，法兰式结构的适配场景更广，不管是楼宇供水的立管分支、冷却循环水的设备进出口，还是小型水处理单元的管路通断控制，都能见到这类结构的身影。从实际使用场景来看，这类阀门的核心作用是控制管路内水流的通断，不做精细流量调节，依靠球体90度旋转实现全开全关，操作力矩小，手动扳动红色手柄就能完成开关动作，手柄的朝向还能直观反馈阀门的开关状态，日常巡检时不用额外加装阀位反馈装置，就能快速判断管路通断情况，非常适合无人值守的常规管路节点。

做这个结构的三维建模时，首先要考虑的是安装边界的匹配性，两端法兰的螺栓孔位、法兰密封面的尺寸都要对应常用的管路压力等级，常规工况下适配1.6MPa公称压力的法兰标准，安装时不需要额外加工转接件，直接和同通径的管路法兰配对，夹装密封垫片就能完成装配，不会出现现场安装时孔位对不上、密封面错位的问题。阀体采用分体式法兰连接结构，左右两部分阀体通过螺栓锁紧，中间夹持球体与密封阀座，这种结构的好处是后期维护时不需要把整个阀门从管路上拆下来，松开阀体连接螺栓就能更换内部的密封件，大幅降低现场运维的工作量。

结构设计上，球体采用通孔结构，全开状态下流道和管路通径完全一致，流阻极小，不会造成管路的额外压损，对于供水系统来说，能减少水泵的扬程损耗，降低系统运行能耗。阀杆采用下装式结构，从阀体内部穿出，避免了阀杆受压飞出的安全隐患，阀杆和阀体之间设置多层密封填料，长期使用也不会出现沿阀杆的渗漏问题。顶部的手柄采用加长杠杆结构，即使阀座因为长期使用出现轻微结垢、操作力矩变大，操作人员也不需要借助额外工具，徒手就能完成开关动作，手柄表面做了防滑处理，沾有水渍时也不会打滑。

建模过程中特意做了装配干涉检查，确保球体旋转全程不会和阀体内壁、密封座发生剐蹭，法兰螺栓孔的位置做了跨中布置，符合管路安装的规范要求，不会出现螺栓和管路支架、相邻管件碰撞的问题。密封阀座采用弹性材质设计，装配后能给球体提供持续的预紧压力，即使管路压力出现波动，也能保证密封面不渗漏，同时补偿长期使用带来的密封件磨损量，延长阀门的整体使用寿命。两端法兰的密封面采用凸面结构，配套常用的橡胶石棉垫片或者橡胶垫片就能实现可靠密封，不需要定制特殊规格的密封件，现场运维时备件采购非常方便。

从安装尺寸来看，阀门的结构长度符合常规法兰球阀的尺寸系列，替换同通径的旧阀门时不需要调整原有管路的间距，直接拆装就能完成替换，不用切割、焊接管路，大幅缩短检修停机的时间。手柄的旋转空间也做了预留，安装时只要保证手柄侧方留有足够的操作空间，就能完成全行程的开关动作，不会出现手柄被周边管件、墙体挡住无法全开全关的问题。整体结构没有复杂的异形零件，所有零部件都采用常规的机加工工艺就能生产，不需要开模或者特殊加工设备，制造成本可控，非常适合批量应用在常规水系统管路中。
