双法兰连接弯管式流体输送管路结构

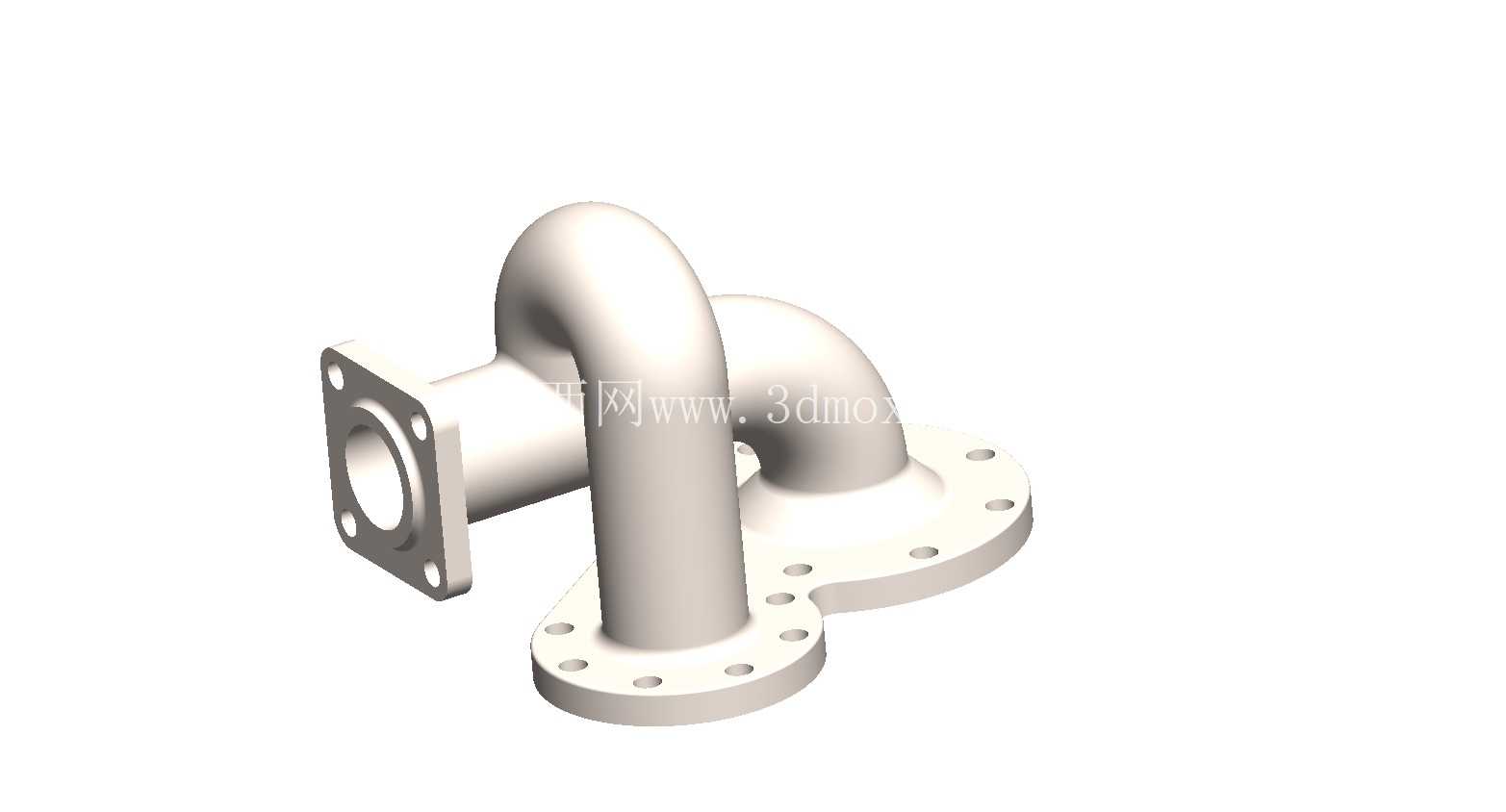

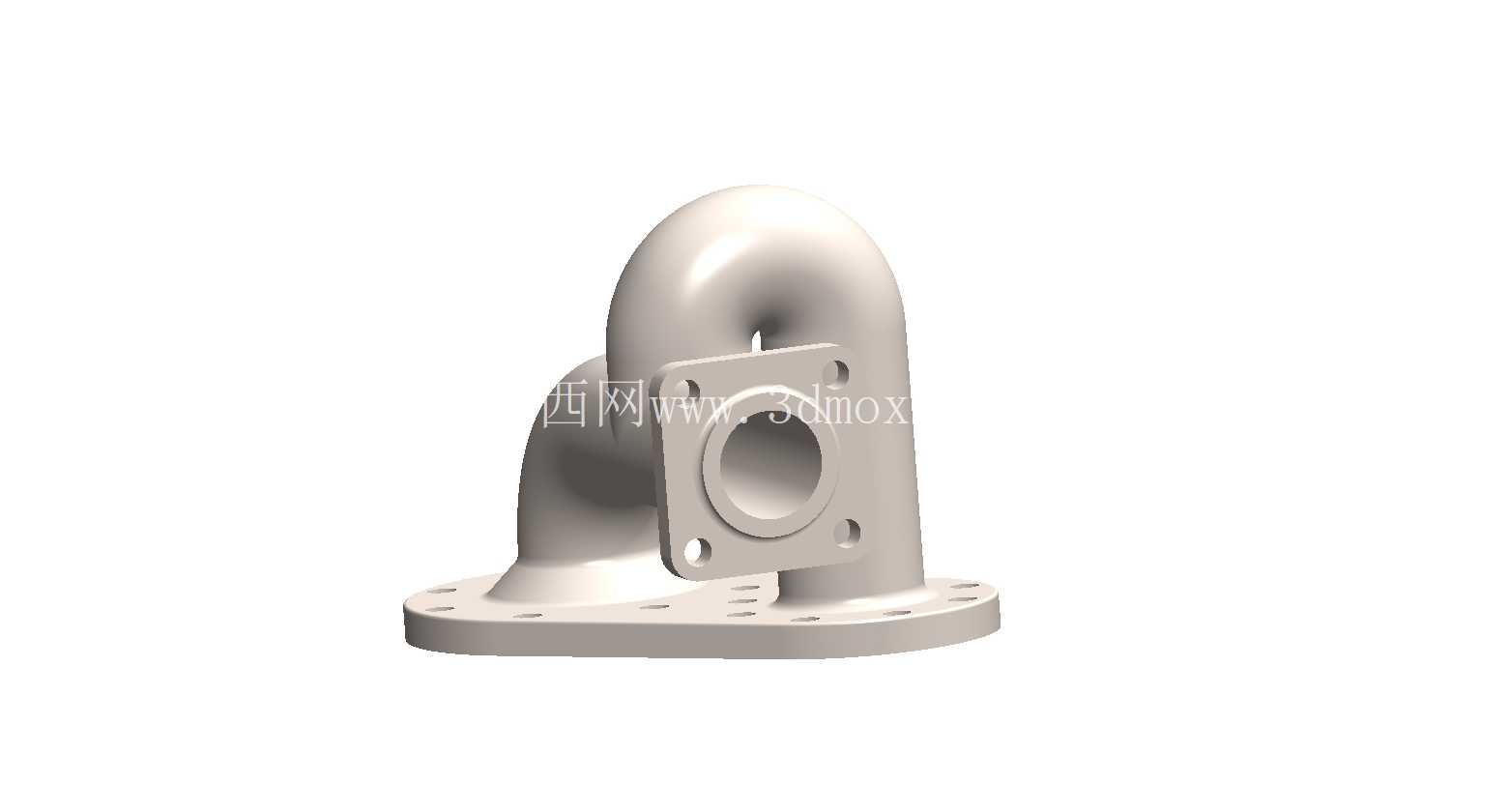

　　在流体输送系统的管路布设场景里，这类带法兰连接结构的弯管组件是管路转向、分流布局里的核心连接件，常应用在化工介质输送、市政给排水、工业循环水系统、暖通空调管路以及小型液压泵站的管路排布中，用来改变管路走向，同时匹配不同安装面的接口对接需求，避免管路硬弯折带来的应力集中与流阻骤升问题。从结构设计来看，这款管路组件采用一体式铸造后精加工的成型思路，主体包含两个垂直走向的90度弯管流道，三个连接端均采用标准凸面法兰结构，法兰端面加工有密封槽定位台阶，周向均匀分布螺栓过孔，安装时可通过螺栓配合密封垫片实现与对应设备接口、管路端法兰的刚性密封连接，能承受常规工况下的管路内压，避免介质泄漏。

　　设计过程中首先考虑的是流道的顺滑过渡，弯管段的弯曲半径取值为管路通径的1.5倍，既控制了组件整体的安装占用空间，又能最大程度降低流体转向时的局部阻力损失，减少介质在弯管处的湍流与冲蚀，延长管路组件的使用寿命。三个法兰端的安装面分别朝向三个不同的空间方向，其中两个法兰端位于同一水平安装平面，第三个法兰端垂直向上，这种布局可以直接适配设备侧接口与上方管路的垂直转向对接需求，无需额外搭配多段直管与弯头拼接，减少了管路系统的连接密封点，降低了现场安装的工作量与泄漏风险。

　　从安装边界来看，水平布置的两个法兰端的螺栓孔中心距严格遵循对应通径的法兰标准尺寸，安装时水平方向的预留操作空间需要满足法兰周向螺栓的拧紧作业空间要求，垂直向上的法兰端的高度尺寸经过优化，在满足弯管流道顺滑过渡的前提下，尽可能压缩了垂直方向的整体高度，适配安装空间局促的设备内部管路布设场景，避免与周边其他设备部件产生安装干涉。法兰端面的密封面粗糙度控制在Ra3.2以内，能够适配橡胶垫片、金属缠绕垫片等多种常用密封垫片，满足不同压力等级、不同输送介质的密封需求。

　　管路主体的壁厚经过强度校核，在额定工作压力下，弯管段的壁厚余量满足长期使用的强度要求，同时法兰与弯管的过渡位置做了圆弧倒角处理，消除了结构应力集中点，避免管路在长期受内压、管路振动影响下出现焊缝开裂或者结构疲劳损坏的问题。实际应用中，这类一体式多接口弯管组件相比多段标准弯头、法兰拼接的管路结构，整体刚性更好，抗管路振动的能力更强，在存在泵组振动、介质压力波动的管路场景中，能够有效减少管路连接点的松动泄漏概率，同时流道的一体成型结构没有拼接焊缝，内壁更顺滑，不容易积存介质中的杂质，也减少了焊缝位置被介质腐蚀的风险，适合输送水、油品、低腐蚀性化工介质等多种流体。在建模过程中，法兰端的螺栓孔采用圆周阵列特征生成，保证每个螺栓孔的位置度符合法兰安装的互换性要求，弯管段采用扫掠特征生成流道与外壁结构，确保弯管段的壁厚均匀一致，避免出现局部壁厚过薄导致的强度不足问题，三个法兰端的安装面都做了垂直度、平面度的特征约束，保证安装后法兰面与对接接口能够完全贴合，不会出现偏斜导致的密封失效问题。
