管道系统90度弯接方形法兰连接件

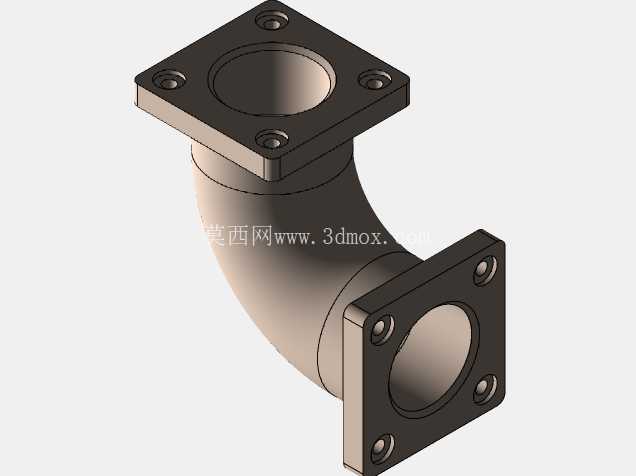

　　在工业管路布设场景里，经常会遇到管路需要垂直转向同时两端要对接方形安装面的需求，这类角法兰就是为解决这类场景的连接问题设计的。日常在车间压缩空气管路排布、液压站油路转向连接、小型通风管路转角对接，还有部分设备内部的流体管路转向位置，都能看到这类带方形安装法兰的弯接构件。不同于常见的圆形法兰弯头，这款构件两端都采用方形法兰结构，四个安装孔位对称分布在法兰盘四角，安装时不需要额外调整法兰周向角度，只要对准四个螺栓孔就能完成定位，对于安装空间局促、无法转动法兰找正的场景适配性更好。

　　从结构设计来看，弯管段采用平滑的圆弧过渡，没有直角弯折的突兀结构，流体经过的时候不会产生明显的紊流区，能降低管路内部的流体阻力，减少输送过程中的压力损失，不管是输送气态介质还是液态介质，都能保证管路运行的稳定性。两端的方形法兰盘和弯管段采用一体化的结构设计，衔接位置做了圆弧过渡加强，不存在焊接结构的应力集中问题，长期承受管路内压或者外部安装震动的时候，衔接位置不容易出现开裂、渗漏的问题。法兰盘上的安装孔采用沉孔设计，螺栓安装后螺栓头不会突出法兰表面，安装后整体外观平整，不会和周边的其他构件产生干涉，也能避免突出的螺栓头剐蹭周边管线或者操作人员。

　　从安装边界来看，两端法兰的安装面保持严格的垂直关系，安装完成后两段对接的管路会形成标准的90度转向，不需要额外调整角度就能保证管路的走向精度，对于有管路平行度、垂直度要求的设备内部布管场景，能减少安装调试的工作量。法兰盘的密封面采用平整加工面，安装时配合对应规格的密封垫片，就能满足常规压力下的密封要求，不需要额外加工密封槽，降低了配套密封件的选型难度，通用的平垫片就能满足使用需求。弯管段的壁厚保持均匀一致，建模过程中严格遵循等壁厚设计原则，后续如果需要做有限元受力分析，网格划分的时候不会因为壁厚突变产生计算误差，也能保证构件整体的受力均匀，不会出现局部壁厚过薄导致的承压能力不足问题。

　　在实际选型使用的时候，只要确认两端对接的法兰安装孔距、管路通径和现场需求匹配，就可以直接安装使用，不需要对构件做二次加工。这类角法兰在通讯基站的冷却管路、小型液压设备的油路转向、生产车间的气路改造项目里应用十分广泛，相比采用标准弯头加两片方形法兰焊接的组合结构，一体化的角法兰安装步骤更少，整体结构强度更高，也不会出现焊接位置锈蚀、渗漏的隐患。建模过程中对法兰盘的安装孔位置度做了严格的约束，四个孔相对于法兰中心的位置偏差控制在合理公差范围内，和标准的方形法兰对接的时候不会出现孔位错位、螺栓穿不进去的问题。弯管的弯曲半径经过合理设计，既不会因为弯曲半径过小导致流体阻力过大，也不会因为弯曲半径过大导致整体占用安装空间过多，在保证流体输送性能的前提下尽可能压缩了构件的整体尺寸，适合在安装空间紧凑的设备内部使用。法兰盘的厚度经过受力校核，在常规管路工作压力下不会出现法兰盘变形导致的密封失效问题，螺栓拧紧的时候法兰面能保持足够的平面度，保证密封垫片受力均匀，长期使用也不会出现渗漏问题。
