金属软管小接头精密结构设计

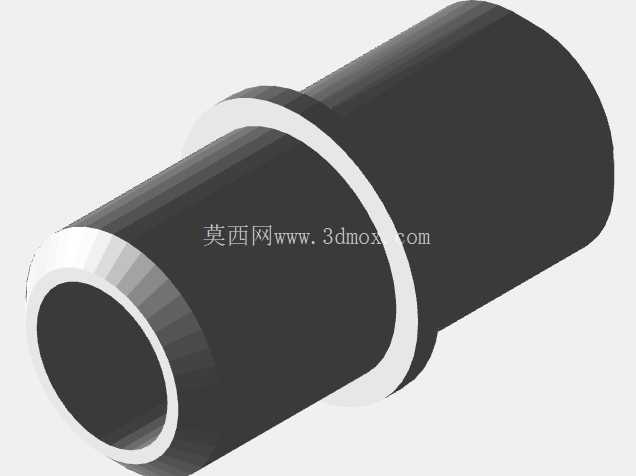

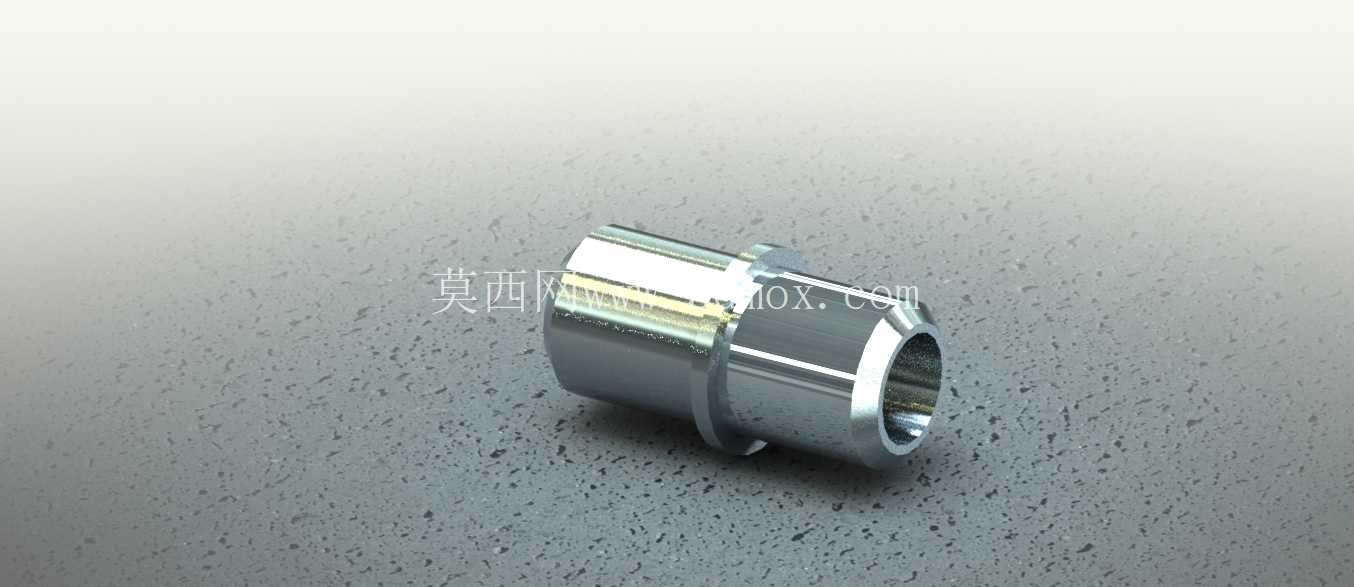

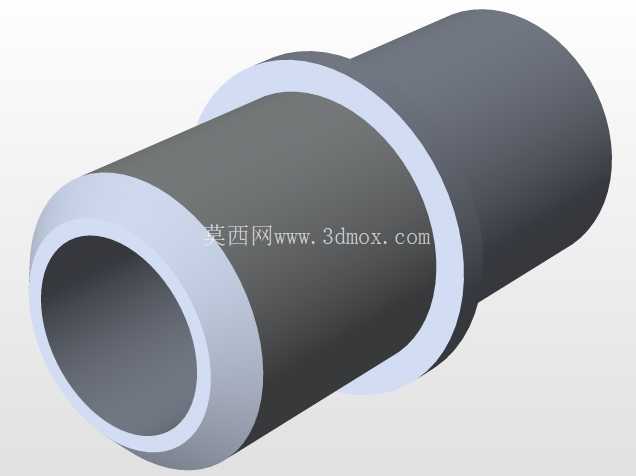

　　这款金属软管小接头，是管路连接系统里的基础适配部件，日常在气动回路、低压流体输送、小型设备气路排布、3D打印设备供料管路接驳这类场景里都能见到它的身影，核心作用是实现硬管端与柔性软管段的可靠对接，保证管路衔接位置的密封性能与连接强度，避免介质输送过程中出现渗漏、松脱的问题。从结构设计逻辑来看，接头整体采用回转体构型，一端加工为适配硬管安装的外圆柱定位面，表面做了高精度的车削加工，粗糙度控制在适配密封件安装的区间，能和对应规格的硬管内孔形成精准的间隙配合，安装时可通过压装或者粘接的方式完成与硬管端的固定；另一端设计了带环形凸台的软管插接段，凸台的外径略大于适配软管的内径，当软管套入插接段后，环形凸台会嵌入软管内壁形成多道密封防线，同时能抵抗软管受内部介质压力产生的脱出力，不需要额外加装喉箍也能在低压工况下保持连接稳定，要是应用在压力稍高的场景，也可以在凸台外侧加装卡箍进一步提升连接可靠性。

　　接头中部的限位凸肩是安装定位的核心基准，安装时这个端面会抵在硬管的端面上，既可以控制接头压入硬管的深度，避免插入过深堵塞管路流道，也能为软管套入的行程提供定位参照，保证软管套入长度满足密封要求，不会因为套入长度不足导致受压脱开。内部流道采用等径直孔设计，没有突变的截面结构，能最大程度降低介质流经接头时的压力损失，不管是输送压缩空气、低压冷却水还是柔性耗材，都能保持顺畅的流通状态，不会出现紊流或者堵料的问题。

　　从安装边界来看，接头整体外径控制在适配小规格软管的尺寸区间，轴向长度紧凑，在狭小的设备内部管路排布空间里也能灵活布置，不会和周边的结构件产生安装干涉，外表面的金属质感是精密车削加工后的自然状态，没有多余的装饰结构，所有的外形结构都是为了实现连接功能、满足加工工艺性设计的，没有冗余的特征，既方便数控车削一次装夹完成全部加工工序，也能减少加工过程中的材料浪费，降低零件的制造成本。

　　在实际选型应用的时候，需要根据对接软管的内径、硬管的安装孔径、输送介质的工作压力来匹配对应的接头尺寸，这款接头的尺寸精度控制严格，插接段的直径公差控制在适合软管过盈装配的范围，既能保证装配时不需要太大的力就能把软管套入，也能保证装配后的密封性能，在常温低压的工作环境下可以长期稳定工作，不会因为材料的蠕变导致连接松脱。另外这款接头的结构完全适配3D打印的工艺要求，不管是采用金属3D打印直接制作小批量的定制尺寸接头，还是用FDM工艺打印塑料材质的原型件做装配验证，都不需要添加额外的支撑结构，打印完成后只需要简单去除流道内的少量残留就能直接用于装配测试，能大幅缩短新产品开发过程中管路适配验证的周期，在非标设备开发、小型实验装置搭建的场景里，这类标准化的小接头可以减少设计人员的重复建模工作量，直接调用就能完成管路部分的结构设计，提升整体的设计效率。
