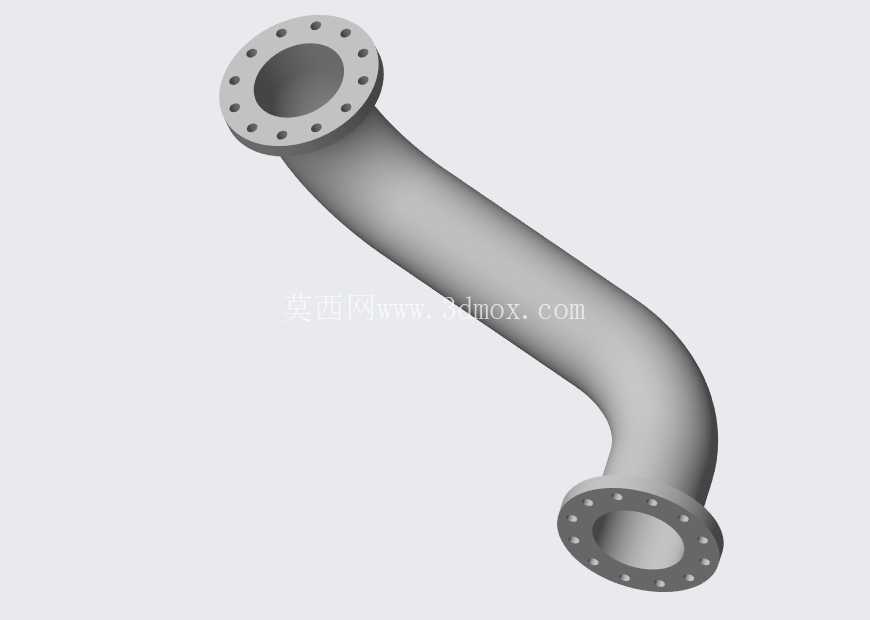

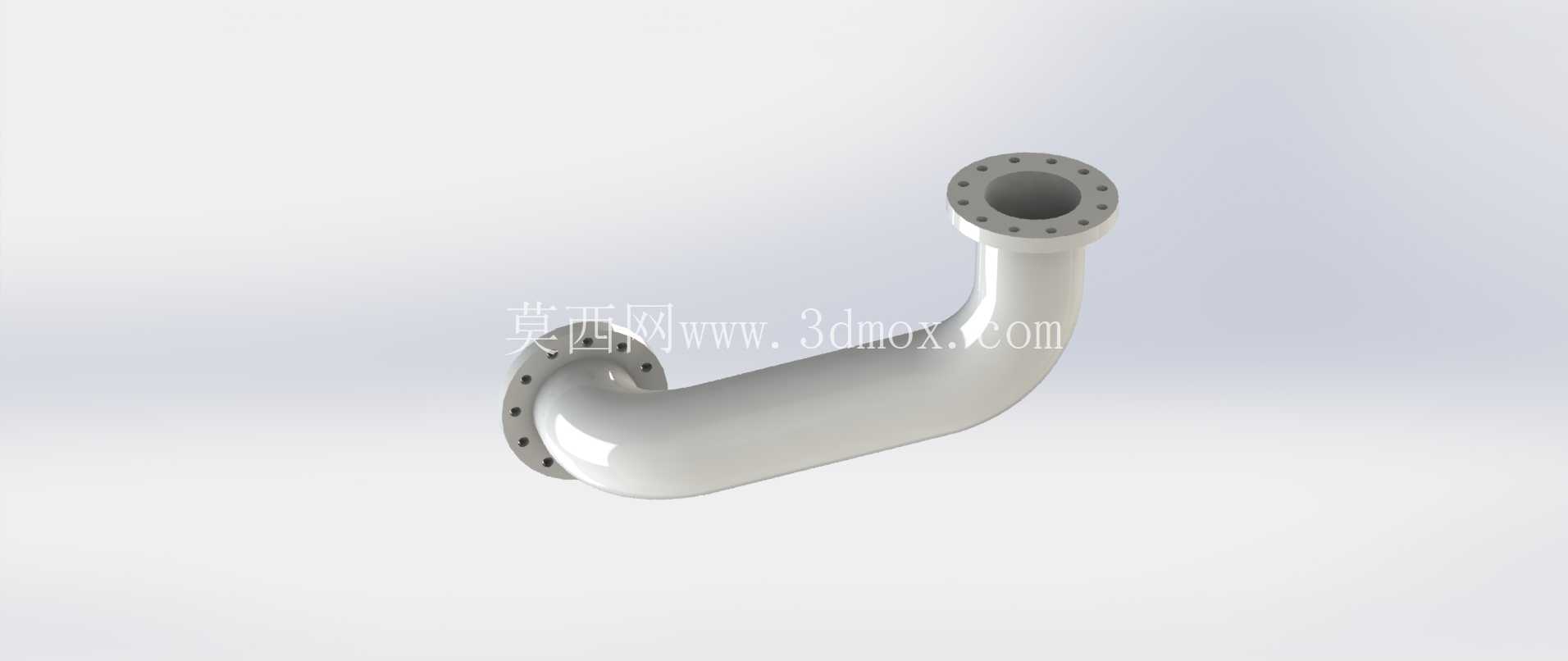

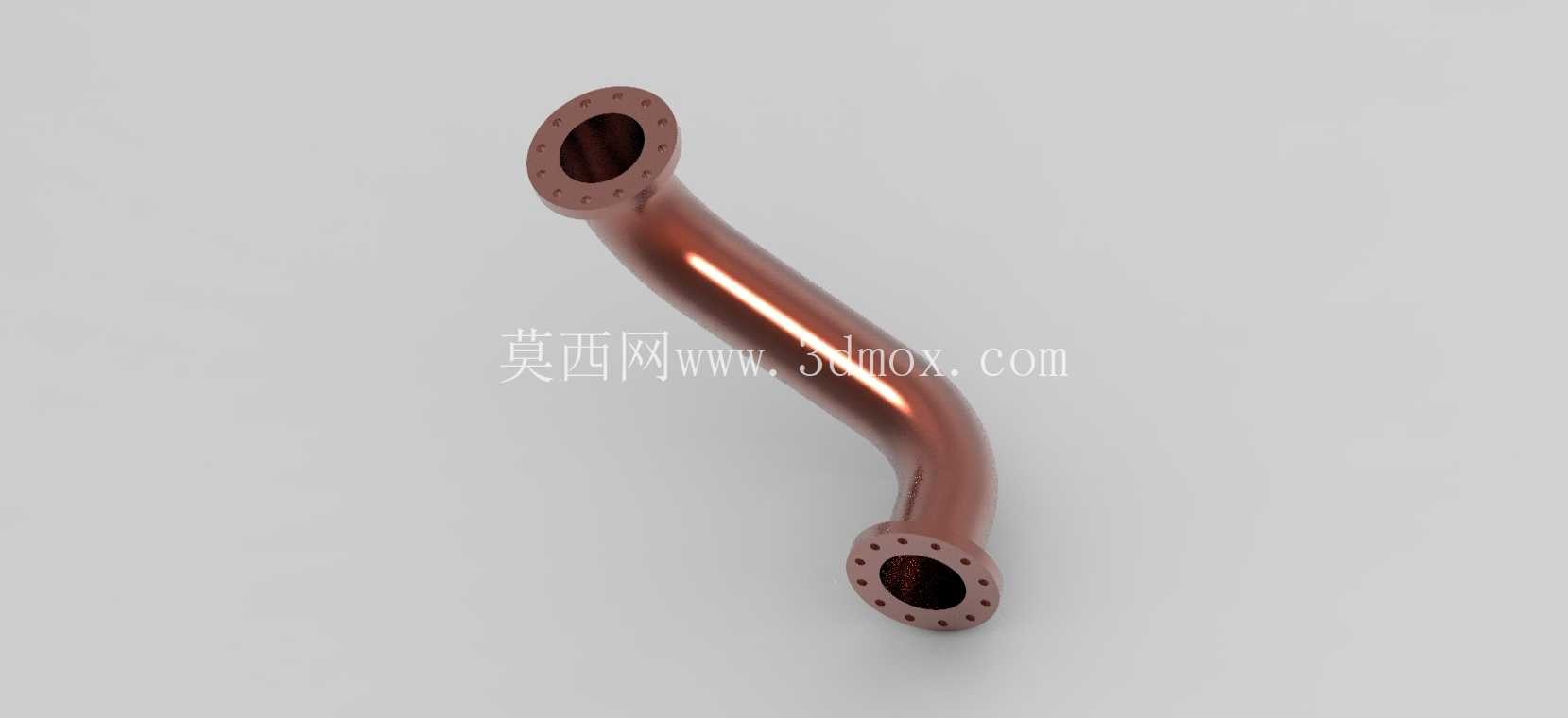

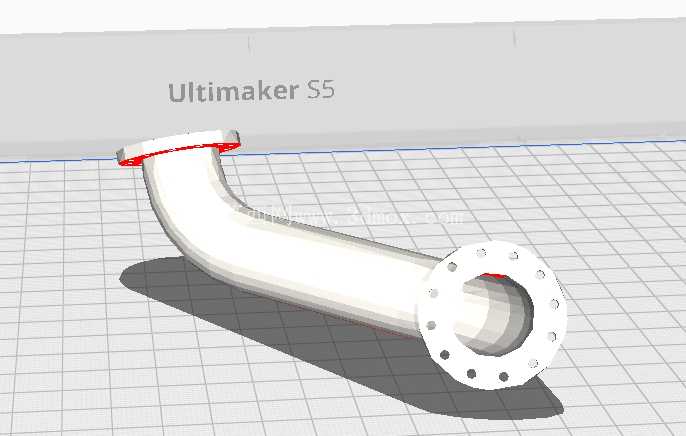

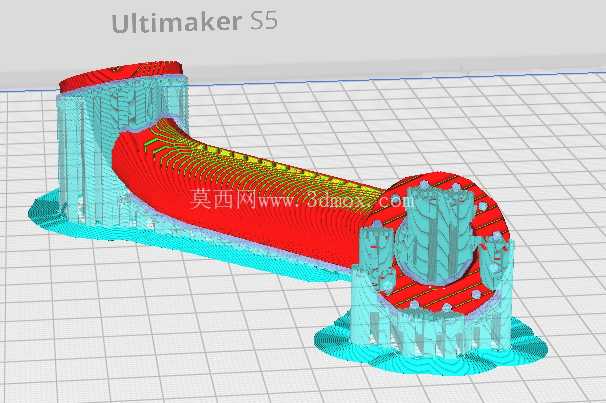

带法兰连接结构的空间异形弯管

在流体输送系统的管路布设场景中，受设备安装空间限制、进出口位置错位、管路走向避让需求影响，直段管道往往无法完成两个接口的连通，这类带两端法兰的空间异形弯管，就是为解决非同轴、存在空间夹角的管路对接需求设计的。不同于常见的90度、45度标准冲压弯管，这款弯管的管身存在连续的空间曲率变化，并非单一平面内的弯折结构，能适配两个接口既存在轴向偏移、又存在角度偏转的复杂安装场景，常见于液压站管路排布、化工流体输送管线改造、制冷机组内部管路连接、船舶舱内管路布设等对空间利用率要求较高的场合。

从功能特性来看，两端的法兰盘采用标准螺栓孔布局，盘面上均匀分布的通孔用于穿装紧固螺栓，法兰端面可加装密封垫片实现管路的静密封，相比焊接式连接，法兰连接的形式不需要现场施焊，拆装维护更便捷，也能避免焊接应力带来的管路变形问题，适合需要定期拆解检修的管路节点。管身的曲率经过平滑过渡处理，没有急弯折角，能最大程度降低流体在管内流动时的局部阻力，减少输送过程中的压损，也能避免流体中携带的固体杂质在弯折处沉积堵塞，对于输送带有少量颗粒的流体、粘性流体的管路来说，这种平滑过渡的流道设计能有效提升管路运行的稳定性。

设计过程中，首先需要确认两端对接法兰的安装边界参数：包括法兰的公称通径、螺栓孔分布圆直径、螺栓孔数量与孔径、法兰密封面形式，以及两个对接接口在三维空间中的相对位置坐标，明确两端法兰的中心距、轴向偏角、空间扭转角度这些核心安装约束。管身的中心轨迹采用3D曲线进行拟合，曲线绘制过程中需要全程控制曲率半径的最小值，避免曲率过小导致管内流体阻力激增，同时也要保证管身的弯曲半径满足管材的成型工艺要求，如果是采用金属管材弯制加工，最小弯曲半径不能小于管材外径的1.5倍，防止弯制过程中出现管壁瘪陷、壁厚减薄超差的问题；如果是采用铸造工艺生产，曲率变化也要满足拔模斜度、壁厚均匀性的工艺要求，避免出现铸造缺陷。

管身的壁厚设计需要结合管路的工作压力、输送介质的腐蚀性来确定，在保证承压强度的前提下尽量控制壁厚，降低管件自身重量。两端法兰与管身的衔接位置做了圆弧过渡处理，避免连接处出现应力集中，在管路承受压力波动、振动载荷时，不会在衔接位置产生疲劳裂纹。建模过程中，先完成3D中心曲线的绘制，再以曲线为路径扫描生成管身实体，之后在曲线两端分别建立垂直于端点切线的基准面，在基准面上绘制法兰盘的截面轮廓，拉伸生成法兰结构后，阵列切除出法兰上的螺栓通孔，最后对所有锐边做倒钝处理，避免安装过程中划伤操作人员、损坏密封垫片。

实际选型使用时，需要先核对两端法兰的安装尺寸是否与现场对接接口匹配，同时确认弯管的整体外轮廓尺寸是否在安装空间的包络范围内，避免安装时与周边设备、其他管路产生干涉。安装过程中，法兰对接时要保证密封垫片居中放置，螺栓按照对角顺序逐步拧紧，保证法兰面受力均匀，避免因偏载导致密封失效。对于有振动的管路场景，还可以在弯管的合适位置加装管夹固定，降低管路振动带来的法兰螺栓松动风险。这类异形弯管相比多段标准弯头拼接的管路，整体流道更顺滑，连接节点更少，不仅能减少泄漏点，还能降低管路的整体压损，在空间受限的管路布设场景中，能大幅提升管路设计的紧凑性，减少不必要的空间占用。
