鼓式制动器用带定位槽凸轮衬套结构

商用车鼓式制动回路里，制动凸轮衬套是直接决定制动动作平顺性的易损支撑件，日常跑干线物流的重卡、矿区作业的自卸车、城乡客运的中巴车，只要采用S型凸轮轴鼓式制动结构，前桥、后桥的制动底板上都会配套这类衬套，用来承托旋转的制动凸轮轴，避免凸轮轴直接和制动底板的安装孔发生干摩擦，同时抵消制动蹄张开时凸轮轴承受的径向载荷。很多一线维修的师傅都有体会，衬套磨损超差后，凸轮轴会出现旷量，直接导致制动间隙不均、制动跑偏、刹车回位滞后，甚至引发制动拖滞烧蚀刹车片的故障，所以这类衬套的结构设计，从来不是画个圆筒那么简单。

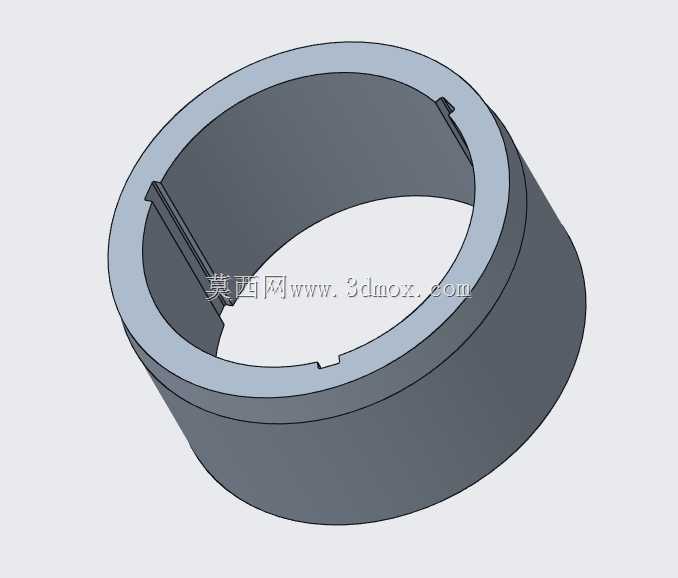

从实际装车的功能需求出发，这个衬套的设计首先要解决周向定位的问题，很多早期的光面衬套装车后，会随着凸轮轴的往复转动出现跟转现象，衬套外圆和制动底板的安装孔发生相对滑动，用不了几个维护周期就会把底板的安装孔磨失圆，后续维修只能堆焊镗孔，维修成本极高。这个结构在衬套的内孔壁上设计了三处轴向定位凸槽，其中一处通长凸槽沿衬套轴向贯穿整个内壁，另外两处短槽布置在衬套的同一端端面侧，装配时可以和凸轮轴上对应的定位止口、制动底板端的限位结构配合，完全锁止衬套的周向转动自由度，从根源上避免衬套跟转磨坏安装基体的问题。衬套的壁厚设计做了梯度优化，靠近制动凸轮受力端的壁厚略大于另一端，因为制动动作时，凸轮轴的受力集中在和制动蹄接触的端侧，梯度壁厚可以在控制整体重量的前提下，提升受力集中区域的结构强度，避免长期受交变载荷出现衬套端部压溃变形的问题。

安装边界上，这类衬套采用压装方式嵌入制动底板的预制安装孔，衬套的外圆做了微锥度设计，压入端做了小尺寸导入倒角，压装时不需要额外的导向工装，用铜棒均匀敲击端面就能顺利压入到位，不会出现衬套压偏、外圆刮伤安装孔内壁的问题。衬套的内孔和凸轮轴的轴颈采用间隙配合，配合间隙控制在0.03mm到0.08mm之间，既保证凸轮轴转动时没有卡滞，又能把径向旷量控制在允许范围内，避免间隙过大导致的制动响应滞后。内孔壁的定位槽除了周向防转的作用，还能留存部分润滑脂，日常维护时打黄油，润滑脂可以储存在槽内，在衬套和凸轮轴的摩擦面形成持续的油膜，延长衬套的使用寿命，减少维护频次。

设计过程中还要考虑实际工况的耐受能力，商用车制动系统的工作温度范围跨度极大，冬季北方寒区停车后环境温度可以到零下三四十度，长下坡连续制动时，制动鼓的热量传导到衬套位置，局部温度可以超过120摄氏度，所以衬套的结构圆角全部做了R0.5以上的过渡，没有应力集中的尖角，避免温度交变时出现应力开裂。衬套的端面没有做多余的凸台结构，和制动底板的安装面完全齐平，不会干涉制动凸轮的摆臂运动，也不会和周边的制动气室推杆、调整臂结构发生运动干涉。很多新手设计这类衬套时，容易忽略衬套的压装过盈量，过盈量太大压装时会导致衬套内孔收缩，把凸轮轴抱死；过盈量太小衬套在制动振动下容易脱出，这个结构的外圆过盈量控制在0.02mm到0.05mm之间，适配常用的QT450材质制动底板的安装孔，压装后衬套的内孔收缩量在0.01mm以内，不会影响和凸轮轴的配合间隙。

从实际使用场景来看，这类衬套不仅用在整车原厂配套，在售后维修市场的需求量也极大，不同吨位的车型，衬套的内孔尺寸、轴向长度会有差异，但核心的带定位槽的结构逻辑是通用的，设计时预留的润滑储油槽结构，也能适配售后维护时常用的锂基脂润滑要求，不需要特殊的润滑介质。和无油润滑的铜基衬套相比，这种带储油槽的钢结构衬套成本更低，抗冲击载荷的能力更强，更适合重载商用车的恶劣工况，在矿区、工地这类非铺装路面行驶的车辆上，抗冲击的优势比铜衬套更明显，不会因为频繁的颠簸冲击出现衬套碎裂的问题。
