带法兰基座的多孔位异形机械连接构件

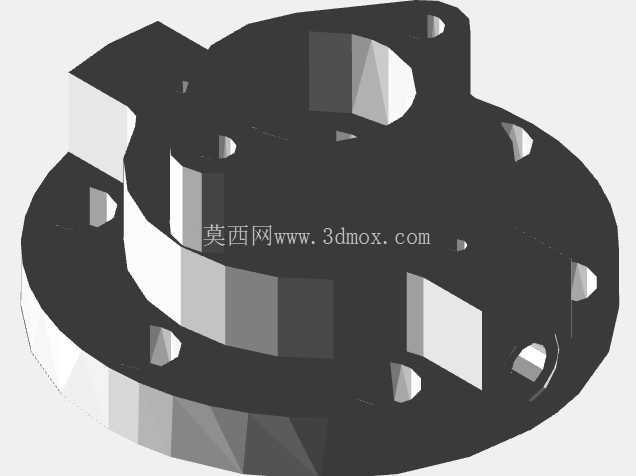

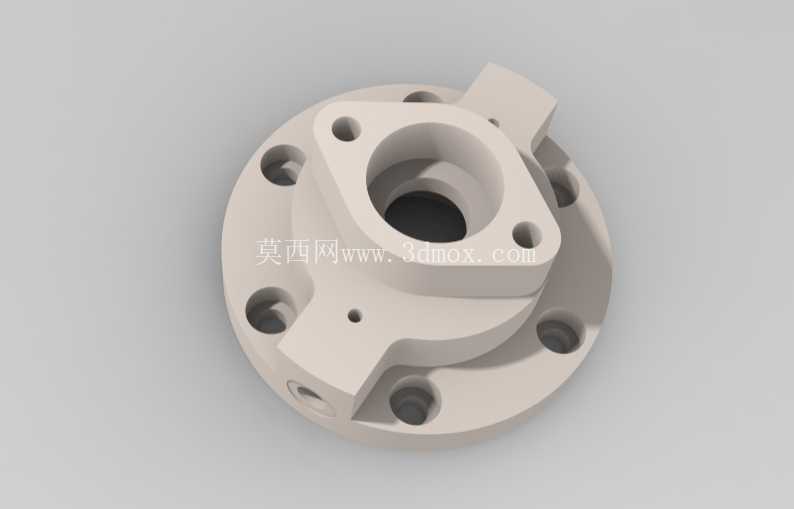

　　这类带法兰基座的异形连接构件，常出现在中小型动力传输单元的端部定位场景里，比如小型输送线的驱动端轴承限位、自动化分度盘的转轴基座衔接，或是桌面级加工主轴的壳体连接位置，核心作用是完成不同直径轴段、不同安装面之间的过渡衔接，同时承担径向承载与轴向定位的双重功能。从结构上看，下部圆盘式法兰基座是整个构件的安装基准，沿圆周均匀分布的沉头孔用于穿设内六角螺栓，可将整个构件锁紧在设备的安装立板或平台面上，孔位的分布角度做了非等分配重优化，避免高速转动时出现动平衡偏差，法兰盘的厚度经过受力校核，能承受轴向1200N的静载荷而不发生形变，安装面的平面度控制在0.02mm以内，保证锁紧后不会出现安装间隙导致的振动偏移。

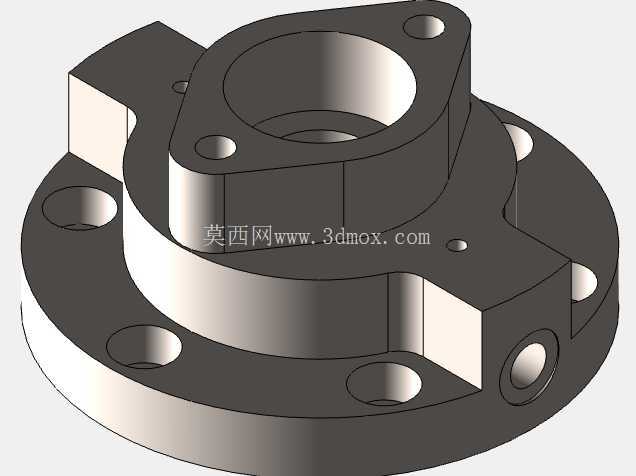

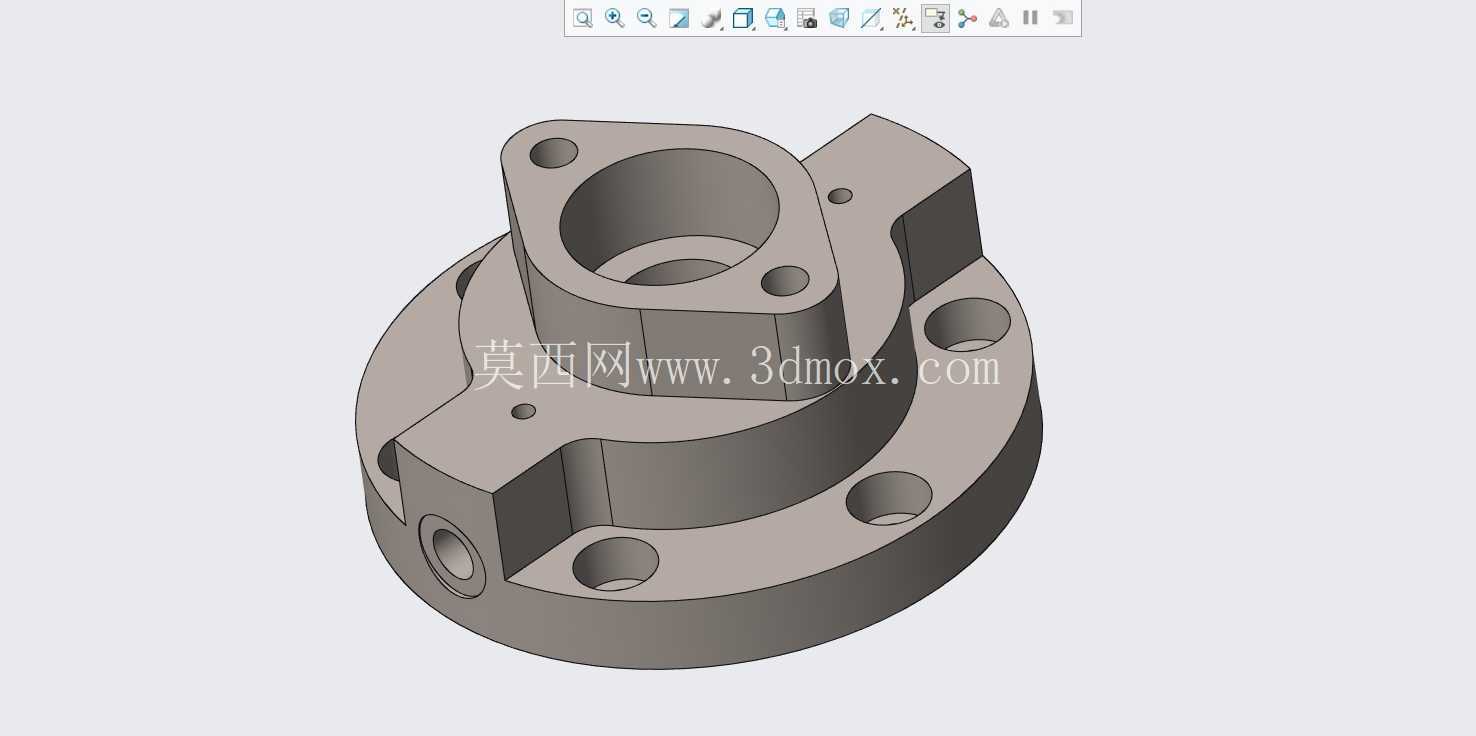

　　上部凸起的偏心筒状结构是构件的功能核心，筒体内孔做了阶梯式设计，不同直径的内孔段分别用于适配轴承外圈、轴用挡圈以及密封件的安装，筒壁上预留的径向小孔是润滑油注油通道，可在设备运行时持续向内部轴承补充润滑脂，避免干磨导致的温升过快问题，筒体侧面延伸出的两个凸台做了铣平处理，用于安装感应开关的触发片，或是固定外接的管线支架，凸台上的小孔为螺纹孔，可直接拧入M3的紧固螺钉，不需要额外加装螺母。

　　设计阶段最先确定的是下部法兰的安装孔位尺寸，完全匹配常用的40系列铝型材安装面的孔距标准，同时兼容100mm见方的钢制安装板的固定孔位，不需要额外做转接板就能直接安装，上部筒体的偏心距是根据配套转轴的偏心传动需求设定的，偏心量控制在3.2mm，既满足小行程偏心传动的行程要求，又不会因为偏心量过大导致转动时离心力超标。整个构件的外形做了多处倒角处理，所有锐边都倒了C1的圆角，避免安装时划伤操作人员，同时减少应力集中点，法兰盘与上部筒体的衔接位置做了R5的过渡圆角，能有效降低长期受交变载荷时出现的应力开裂风险。

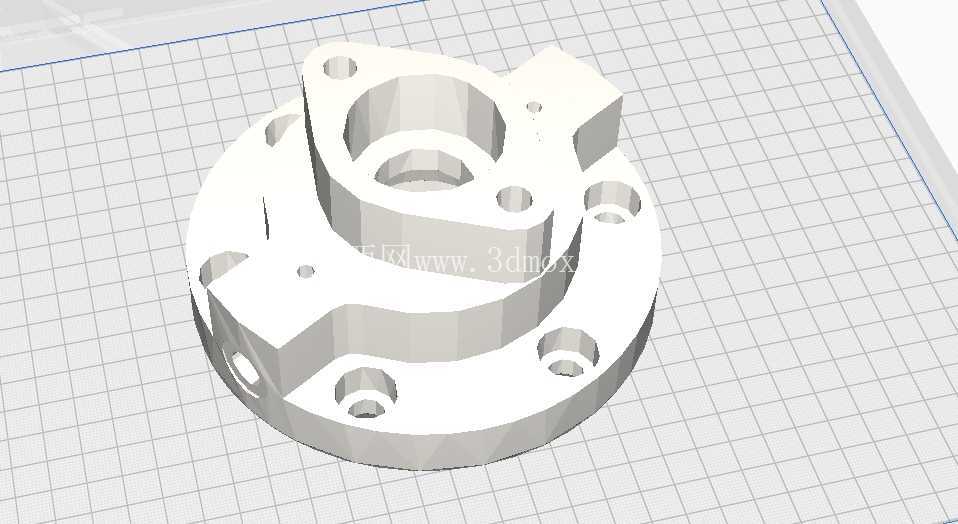

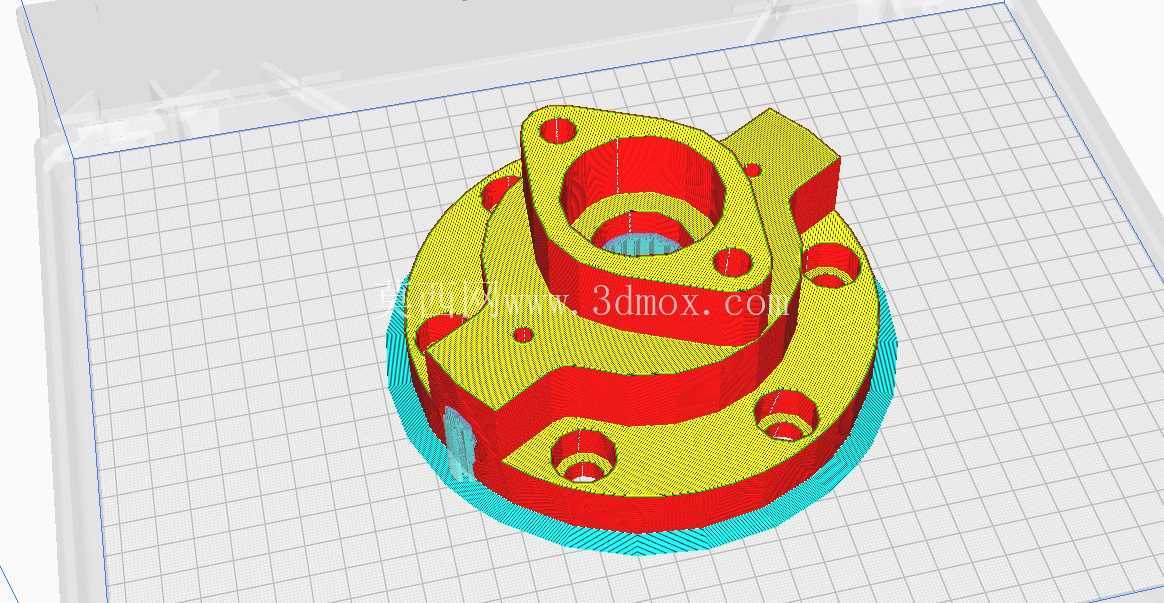

　　在实际设备装配中，这类构件不需要复杂的调整工序，只要将法兰盘的定位止口卡入安装板的对应定位槽，穿入螺栓按对角顺序锁紧即可，内部装入配套的深沟球轴承后，可支撑直径12mm的转轴做3000rpm以内的连续转动，径向跳动量可控制在0.01mm以内，满足大部分中小型自动化设备的传动精度要求。针对3D打印快速验证的场景，这个构件的结构做了最小支撑优化，所有悬空面的角度都大于45度，打印时不需要添加大量支撑，后期处理工作量小，打印完成后简单打磨安装面就能直接用于功能验证，缩短原型迭代的周期。构件侧面的两个方形缺口是为了避让安装板上的凸起筋位，避免安装时出现干涉，缺口的深度和宽度都根据常见安装板的筋位尺寸做了适配，不需要现场二次修磨就能完成装配。
