PVC管件注塑成型用放大模结构设计

在民用给排水、家装水电改造、低压流体输送管线的施工场景中，PVC异径转接件是用量极大的管线配件，这类配件需要通过专用注塑模具完成批量成型，本次呈现的模具正是针对PVC材质异径放大转接件开发的成型模仁结构。从实际生产需求出发，这类转接件承担不同管径PVC管线的变径对接功能，成型后的塑件需要具备均匀的壁厚、光滑的内流道表面，同时要保证承插口的尺寸公差控制在管材插接的配合范围内，避免施工时出现插接过松渗漏、过紧无法装配的问题。

设计这套模仁结构时，首先要考虑PVC材料的成型特性，PVC熔融后流动性中等，成型过程中易产生分解腐蚀，因此模腔的流道设计要尽量减少转角阻力，保证熔料填充时的顺畅度，避免局部滞料引发的材料烧焦问题。模仁整体采用方块式整体嵌装结构，这种结构的优势在于加工时可以直接在模坯上铣削成型腔，不需要拆分过多镶件，减少了装配累积误差，同时也方便后续的抛光、氮化处理，提升模腔表面的硬度与光洁度，保证成型后塑件的内表面粗糙度满足流体输送的要求，减少流道内的阻力残留。

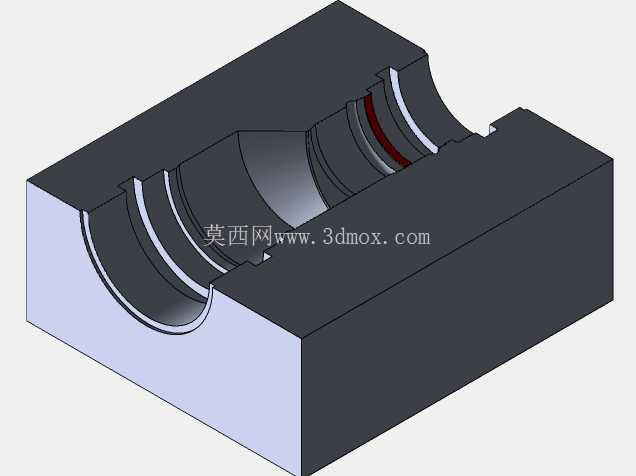

型腔部分采用半开放的弧形槽结构，对应PVC放大管件的外圆弧轮廓，内部的多级环形台阶结构，分别对应管件的承插口定位环、密封槽、变径过渡段的成型需求，每一级台阶的拔模斜度都经过核算，PVC材质收缩率取0.4%-0.8%的区间值，针对不同壁厚位置做差异化的收缩补偿，避免成型后塑件出现尺寸超差。变径过渡段的圆弧过渡位置做了平滑的R角处理，既可以减少熔料填充时的应力集中，也能避免成型后塑件在该位置出现应力开裂，提升成品的抗冲击性能。

从安装边界来看，这套模仁属于注塑模具的核心成型镶件，整体外形为规则长方体，安装时直接嵌入模架的定模固定板内，侧面预留有锁紧螺丝的定位槽，合模时与动模侧的型芯部分精准贴合，分型面设置在管件的最大轮廓线上，避免分型面处产生飞边，减少后续去毛刺的工序工作量。模仁的冷却水道布局沿着型腔的弧形轮廓排布，保证成型过程中模温均匀，避免塑件出现局部收缩凹陷、翘曲变形的问题，冷却水道距离型腔表面的距离控制在12-15mm，既保证冷却效率，也避免距离过近导致型腔表面出现冷隔缺陷。

在实际量产场景中，这类模具适配常规的卧式注塑机，模仁的装夹尺寸符合标准模架的安装规格，不需要额外定制模架，可以降低模具的制造成本。成型时熔料从浇口套进入后，通过分流道均匀填充到型腔内，保压阶段通过多级压力控制，保证承插口位置的密度均匀，避免出现缩孔影响插接密封性。开模时塑件留在动模侧，通过顶杆机构将塑件平稳顶出，顶杆的位置设置在塑件的非配合面位置，避免顶出痕迹影响管件的装配与外观。

针对PVC材料的腐蚀性，模仁材质选用预硬耐腐蚀模具钢，调质处理后硬度达到HRC38-42，型腔表面做镀铬处理，提升表面的抗腐蚀能力与光洁度，延长模具的维护周期与使用寿命。模具的排气槽开设在分型面的末端，深度控制在0.02mm以内，既可以顺利排出型腔内的空气，避免塑件出现气泡、缺料问题，也不会产生飞边影响塑件质量。这套结构的模具在实际生产中可以实现连续稳定量产，成型周期控制在25-30秒，成品合格率可以稳定在98%以上，完全满足建材市场对PVC变径管件的批量供货需求。
