注塑模具用双头螺纹拉杆结构设计

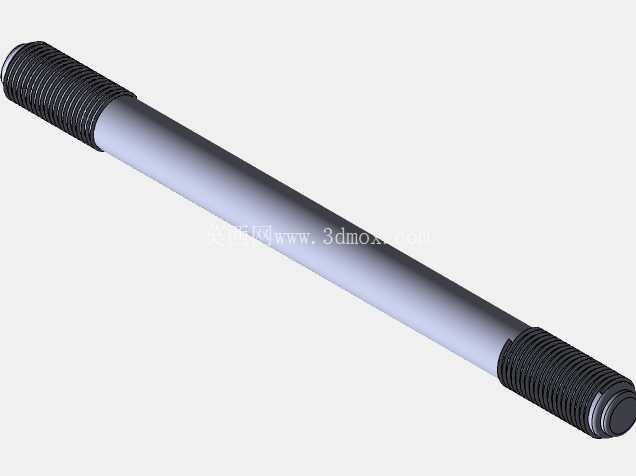

　　在注塑模具的开合模动作序列里，这类双头带螺纹的长杆零件是承担动定模间距控制、顶出板导向限位的核心受力件，日常车间里常被叫做模架拉杆、回针或者双头螺柱，区别于普通紧固件的是它对杆身直线度、两端螺纹同轴度有极高要求，一旦杆身出现弯曲或者螺纹同轴度超差，合模时就会出现导柱拉伤、分型面错位的问题，直接导致注塑件产生飞边、缺胶甚至模具卡死的故障。从结构设计逻辑来看，这类零件的杆身采用光杆设计，中间段不加工螺纹，一方面是减少不必要的机加工工序，降低加工成本，另一方面光杆表面可以和模板上的导向孔形成滑动配合，在开合模过程中为顶出机构提供稳定的滑动导向，避免顶出板倾斜导致顶针折断、产品顶白的问题。

　　两端的螺纹段长度是根据实际安装边界确定的，一端用于和定模板或者动模板的螺纹孔锁紧固定，另一端用于配合螺母调整顶出行程的限位位置，螺纹段和光杆段的过渡位置采用退刀槽设计，避免螺纹加工收尾处的应力集中，同时也能保证装配时端面可以完全贴合模板安装面，不会因为螺纹余牙的干涉导致锁紧不到位。从安装尺寸边界来看，杆身的外径需要和模板上的过孔保持0.1-0.2mm的间隙配合，间隙过小会因为模具温度升高导致热胀卡滞，间隙过大则会出现导向精度不足的问题，两端螺纹的公称尺寸和杆身直径保持一致或者略小，保证螺纹段可以顺利穿过安装过孔，不需要额外扩孔加工。

　　在实际工况下，这类零件需要长期承受开合模过程中的反复冲击载荷，还有模具升温带来的热应力，所以材料一般选用中碳钢调质处理，表面硬度控制在28-32HRC，既保证足够的抗拉强度，又有一定的韧性，不会因为反复冲击出现断裂。设计建模的时候需要重点控制几个形位公差：首先是两端螺纹的同轴度，必须控制在0.02mm以内，否则装配后会出现别劲的问题；其次是杆身的直线度，每100mm长度的直线度公差不能超过0.01mm，长径比超过15的杆件还要做热处理后的校直处理，避免热处理变形影响使用；最后是两端安装端面和杆身轴线的垂直度，公差控制在0.015mm以内，保证锁紧后受力均匀，不会出现偏载。

　　在模具装配调试的时候，这类拉杆的安装需要先保证所有拉杆的长度尺寸一致，误差不超过0.02mm，否则会导致顶出板倾斜，调整限位螺母的时候要逐个拧紧，保证每个拉杆的受力均匀，避免单个拉杆受力过大出现弯曲断裂。日常模具维护的时候，需要定期检查拉杆表面有没有拉伤、螺纹有没有滑牙，每次下模保养的时候要在光杆表面涂抹高温润滑脂，减少和导向孔之间的磨损，延长零件使用寿命。和普通的外六角螺栓不同，这类零件没有螺栓头，两端都采用螺纹连接，可以在两个模板之间实现拉紧或者限位的功能，在注塑模具的顶出系统、三板模的流道板开模控制结构里都有大量应用，部分需要精确控制开模行程的模具结构里，还会在拉杆上加工定位卡槽，配合限位螺钉实现多段开模顺序的控制。建模过程中，螺纹部分如果是用于装配仿真，可以采用简化的装饰螺纹线，如果是用于加工出图，则需要绘制精确的牙型轮廓，标注清楚螺纹的公差等级、表面粗糙度要求，光杆部分的表面粗糙度要求一般达到Ra1.6，保证滑动顺畅，螺纹部分的表面粗糙度达到Ra3.2即可满足锁紧要求。
