台式ATX开关电源金属外壳结构设计

　　这套结构围绕台式计算机内置开关电源的装机约束展开，箱体采用薄钢板折弯拼焊的常规钣金工艺，整体轮廓适配标准ATX电源仓位，长宽高边界控制在机箱电源位的通用安装尺寸内，侧面预留四个固定螺孔，可直接锁入台式机箱后部的电源安装支架，不需要额外转接件。

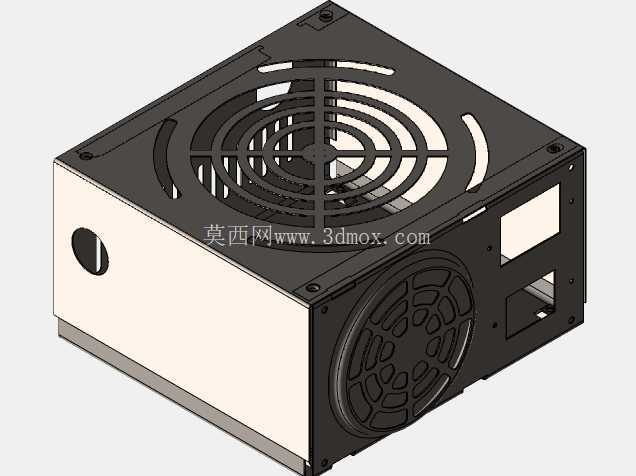

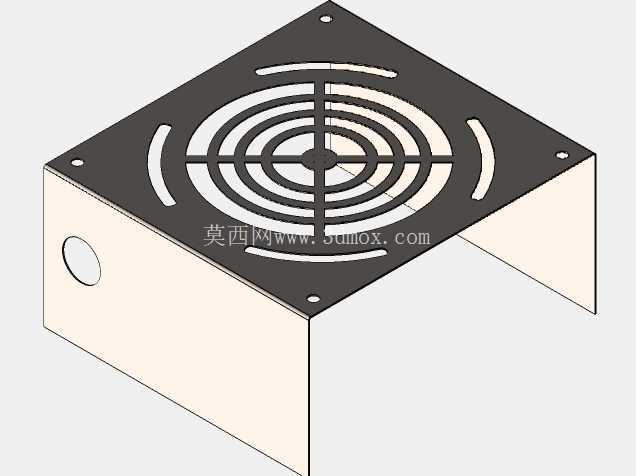

　　从整机布局看，箱体顶面开出大尺寸圆形轴流风扇安装位，多层同心圆格栅既给风扇留出轴向进风通道，又通过环形筋条维持钣金面刚度，避免薄钢板在风扇运转时产生共振；格栅之间的弧形缺口扩大进风面积，边角保留完整材料连接，防止开孔后板面翘曲。箱体后侧布置第二只风扇的出风网孔，花瓣形开孔阵列对应风扇叶尖投影区域，热风可沿电源内部风道直接排出机箱外，和顶面进风形成贯穿式散热路径。

　　箱体前端面设置圆形电源开关开孔，后端面则预留交流输入插座、输出线束出口以及电压切换开关的矩形与异形开口，所有开孔位置都对齐内部PCBA板、接插件的装配坐标，钣金折弯边预留翻边高度，既增强孔位边缘强度，也避免线束穿过时被锐边割破绝缘层。

　　设计过程中优先处理钣金工艺性：所有折弯内角匹配钢板厚度的最小折弯半径，折弯线避开开孔边缘，防止冲压时孔位拉伸变形；箱体各板件之间通过折边咬合加螺钉紧固，接缝平直，装配后内部可容纳电源板、滤波电容、散热片与线束走线空间。外壳表面做黑化处理，和机箱内部深色环境协调，外露面无突出结构，推入机箱仓位时不会剐蹭周边硬盘架与主板元器件。

　　这类外壳结构不仅用于常规台式PC电源，同样可迁移到小型工控机、嵌入式控制柜的内置供电模块封装中，只要对应调整安装孔距与接口开孔位置，就能复用成熟的风道与钣金折弯方案，在保证电磁屏蔽与散热能力的前提下，减少重复开模成本。建模时完整还原了每一处通风孔、安装凸台与折弯间隙，干涉检查可覆盖风扇转动范围、接插件插拔行程以及整机装入机箱的全路径，给后续钣金展开、冲压下料和装配工序提供直接参照。
