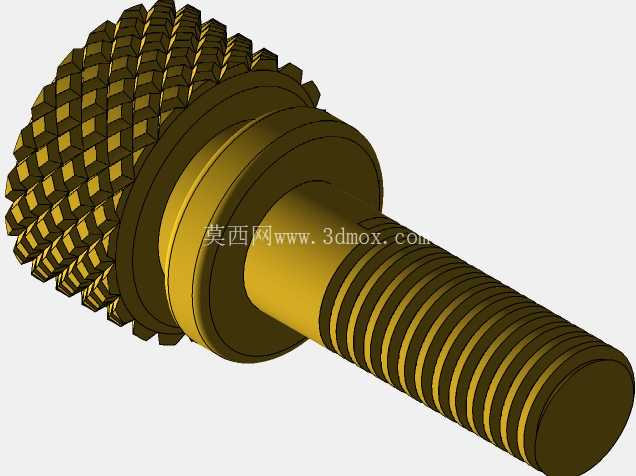

带网纹滚花台阶外螺纹紧固螺钉

这款带网纹滚花结构的台阶式外螺纹螺钉，在通讯设备装配、小型电子仪器装调、消费类电子产品内部紧固场景中应用十分广泛，尤其适合需要频繁手动拆装、又要保证连接可靠性的工位，比如通讯基站内部模块的快装维护、手持通讯终端的壳体拼接、小型信号转接设备的组件固定，都能看到这类紧固件的身影。和普通全螺纹螺钉不同，这款螺钉在头部设计了大直径的滚花段，中间设置了定位台阶，尾部是标准外螺纹段，三个功能段的直径差形成了明确的安装限位，装配时不需要额外加装垫圈，台阶端面直接抵接被连接件的安装面，就能精准控制拧入深度，避免螺纹拧入过深损伤内部的PCB板或者精密元器件。

设计这类螺钉的时候，首先要考虑手动操作的摩擦力需求，头部的网纹滚花采用的是交叉网纹结构，滚花的齿距和齿深经过适配，手指捏持旋转的时候不会打滑，即使手上有少量防静电润滑脂或者装配残留的助焊剂，也能施加足够的拧紧力矩，不需要借助螺丝刀或者扳手就能完成紧固，大幅提升小批量装配、现场维护的作业效率。中间的定位台阶直径比滚花头部小2-3mm，比螺纹大径大1.5mm左右，这个尺寸差既可以在安装时穿过被连接件的沉孔，又能通过台阶端面实现轴向定位，保证每个螺钉的压紧力一致，避免出现部分位置拧得过紧导致壳体变形、部分位置拧得过松出现连接松脱的问题。

尾部的螺纹段采用的是标准公制粗牙螺纹，螺纹收尾处做了退刀槽处理，避免螺纹加工时出现烂牙，同时螺纹末端做了45度倒角，装配时可以快速对准螺纹孔，不会刮伤内螺纹的入口牙型。滚花头部的端面做了小圆角处理，没有尖锐的毛刺边缘，手动操作的时候不会划伤操作人员的手指，也不会在装配时刮伤被连接件的表面涂层。从安装边界来看，这类螺钉的滚花头部外径通常在8-12mm区间，台阶段长度根据被连接件的总厚度设计，一般控制在3-5mm，螺纹段长度根据拧入基体的深度确定，通常预留3-5个螺距的啮合长度就能满足通讯类设备的紧固强度需求，不需要过长的螺纹造成空间浪费。

在实际选型应用中，这类滚花螺钉常被用在通讯设备的可开启盖板、模块固定支架、屏蔽罩连接位置，因为这些位置在设备全生命周期内可能需要多次拆装维护，用普通沉头螺钉或者盘头螺钉需要配套工具，现场维护时如果工具不匹配就无法操作，而滚花螺钉可以直接手动拧动，大幅降低维护的工具门槛。同时滚花结构除了提供操作摩擦力之外，还能在螺钉头部形成防滑的视觉标识，装配线上的作业人员可以快速识别出这是需要手动拧紧的紧固件，避免用电动螺丝刀过大扭矩拧断螺钉或者滑牙。

建模过程中，滚花特征的处理是这类零件的设计重点，不能用简单的贴图模拟滚花结构，要实际做出交叉的齿形特征，一方面是为了后续开模或者机加工的时候能直接提取加工参数，另一方面是做装配干涉检查的时候，可以准确判断滚花头部和周边零件的间隙，避免因为滚花齿的凸起导致和周边的电子元件、布线产生干涉。台阶和螺纹段的同轴度公差要控制在0.05mm以内，保证拧入的时候不会出现偏斜，台阶端面和螺纹轴线的垂直度公差控制在0.03mm，保证压紧的时候端面能完全贴合被连接件表面，不会出现倾斜导致的应力集中。另外螺纹段和台阶的过渡位置做了微小的圆角过渡，避免应力集中导致螺钉在受振动的时候出现断裂，毕竟通讯设备很多是安装在户外基站或者移动载体上，长期受振动载荷，应力集中位置很容易出现疲劳断裂，这个过渡圆角虽然尺寸小，但对提升零件的疲劳寿命作用很大。
