自行车用螺旋弹簧式避震减震结构

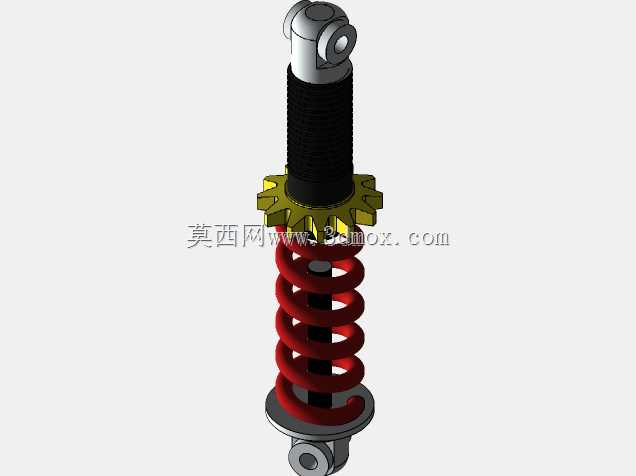

　　这款减震结构主要应用在山地自行车、电动自行车的后悬挂系统中，也可适配部分小型代步两轮车的避震点位，核心作用是吸收骑行过程中路面颠簸传递的冲击能量，避免刚性冲击直接传导至车架与骑行者，提升非铺装路面骑行的平顺性，同时减少车架长期受交变冲击产生的疲劳损伤。从功能特性来看，该结构采用圆柱螺旋压缩弹簧作为核心弹性元件，搭配阻尼筒体实现冲击能量的耗散，弹簧端设置带齿状调节结构的预压环，可通过旋转调整弹簧预压缩量，适配不同体重骑行者、不同路况下的避震软硬需求；上下两端采用环眼式铰接安装结构，铰接孔内可镶嵌耐磨衬套，降低安装点位的转动磨损，保证避震动作过程中无卡滞。设计过程中首先确定安装边界，上下铰接点的中心距需匹配对应车型的后悬挂行程预留量，

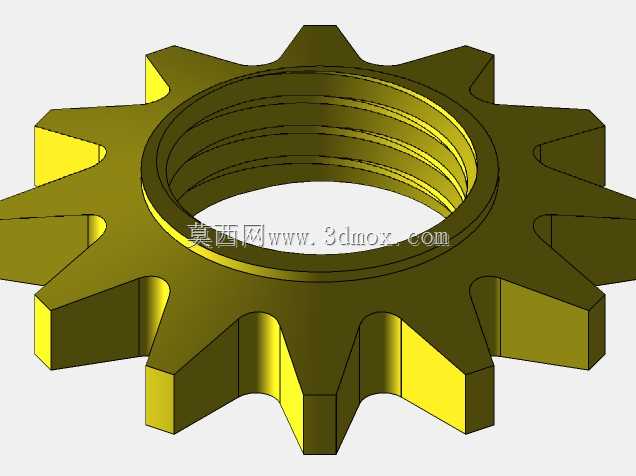

　　避免避震压缩到极限位置时出现弹簧并圈、筒体顶死的硬接触问题，弹簧的中径、有效圈数经过刚度匹配计算，保证在额定载荷下的压缩行程处于合理区间，不会出现刚度过大避震失效、刚度过小频繁触底的问题。外形结构上，阻尼筒体采用阶梯轴式设计，上端铰接座与筒体为一体式机加工结构，保证连接强度，下端弹簧承托盘设置翻边结构，避免弹簧受侧向力时出现滑脱偏移；中部的调节齿环做了等距齿槽设计，旋转调节时可实现档位感清晰的预紧力调整，不需要额外专用工具即可手动完成调节。建模过程中对弹簧的螺旋升角、端部并圈磨平结构做了还原，铰接位置的配合间隙按照实际装配公差预留，阻尼杆与筒体的配合段做了等直径设计，保证滑动过程的同轴度，避免侧向力导致的密封件偏磨。实际装车时，

　　上下铰接点通过销轴与车架、后摇臂连接，安装时需保证减震器在整车静止状态下处于初始预压位置，预留足够的压缩与伸张行程，避免过坎、飞跃等大冲击工况下超出结构行程极限，日常使用中可通过调整预压环改变弹簧初始预紧力，匹配不同载重下的避震响应特性，该结构相比弹性胶体式减震拥有更长的使用寿命与更线性的刚度表现，适合中高强度骑行场景使用。
