三通道独立控制进水电磁阀结构设计

这款三通道水电磁阀的结构设计，核心瞄准民用与轻工业流体管路的多路独立控水需求，在前期方案梳理阶段，最先敲定的是三个电磁驱动单元的排布逻辑——区别于常规单通路电磁阀的单线圈单阀腔结构，这款产品将三个独立的阀控单元集成在同一主体基座上，共用一个主进水接口，分别引出三个独立的出水通路，每个通路的启闭完全由对应的电磁线圈单独控制，不会出现通路间的联动干扰，这一设计直接解决了传统单阀多通结构无法独立调控各支路流量通断的痛点。

从实际应用场景来看，这类阀件最常配套在滚筒洗衣机、商用直饮机、多工位小型工业流体分配设备上：比如洗衣机的多仓洗涤剂投放、不同水位的进水切换，直饮机的冷水、热水、常温水三路出水控制，都需要这种能独立管控多条水路的阀件，不需要在管路上并联多个独立电磁阀，能大幅缩减管路排布的占用空间，减少管路接头数量，也就降低了长期使用后的漏水风险。

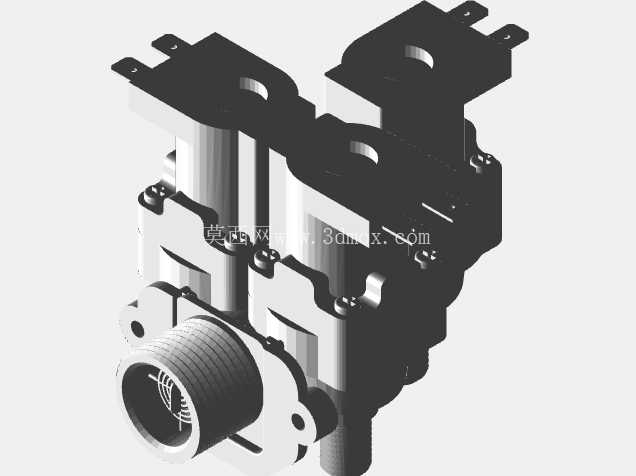

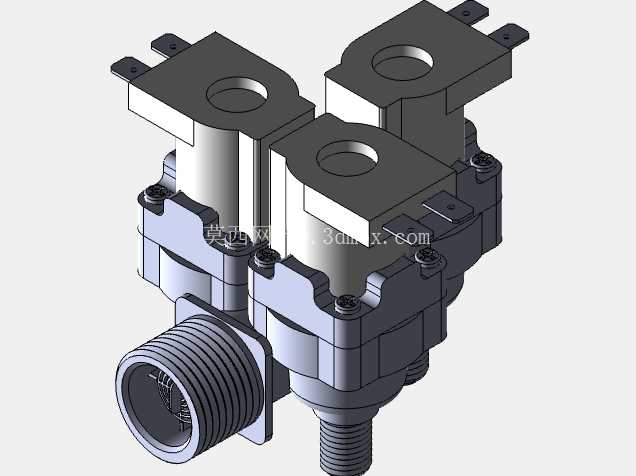

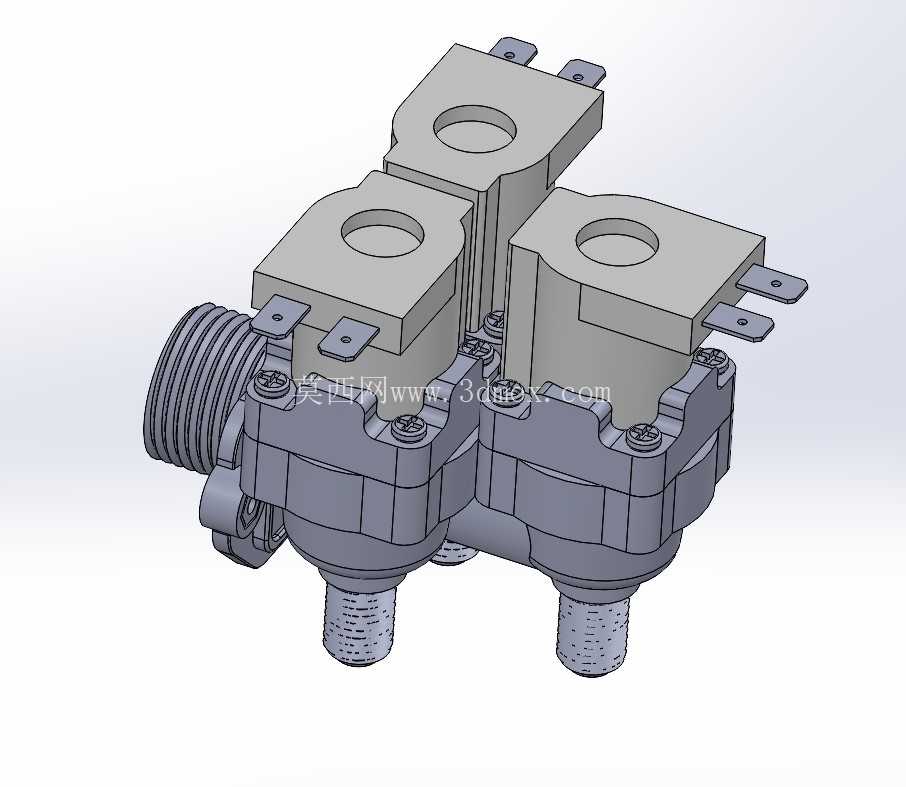

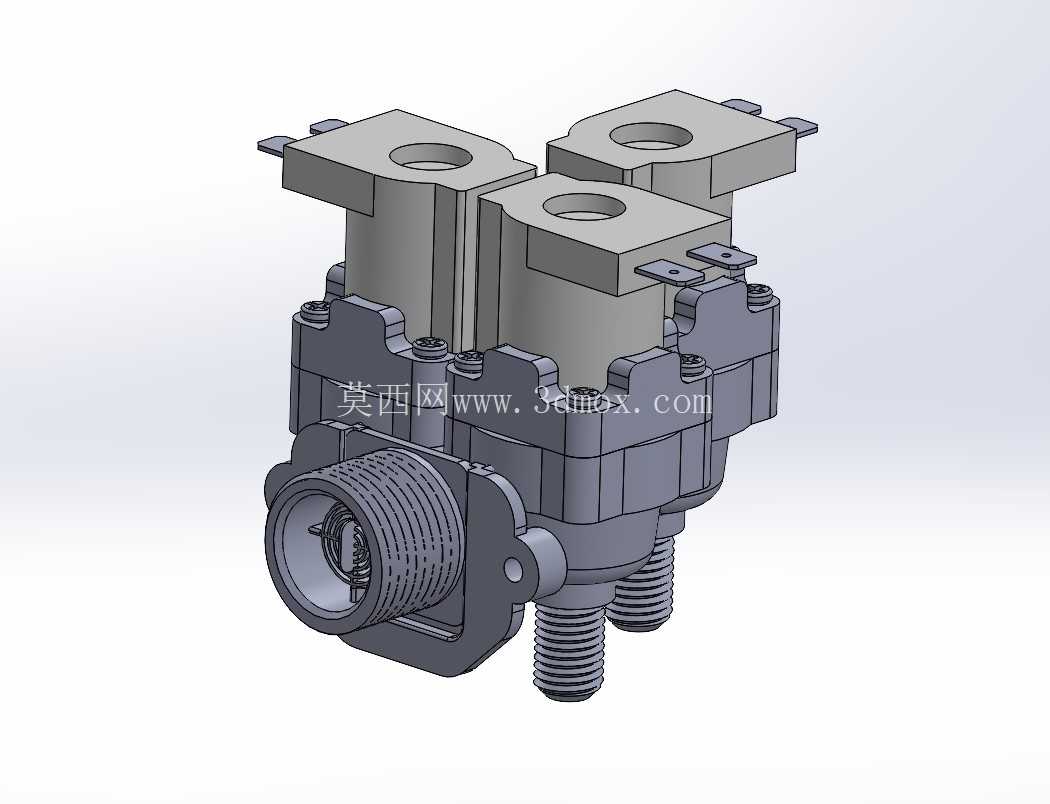

在结构设计细节上，主进水端采用了带外螺纹的标准快接结构，螺纹规格匹配民用供水系统常用的4分水管标准，安装时不需要额外定制转接头，直接对接常规供水软管即可完成进水端连接；三个出水端同样采用外螺纹接头，尺寸适配设备内部常用的输水软管口径，接头根部做了加厚的限位凸台，软管套接后可以通过喉箍直接固定在凸台下方，避免通水过程中管路受压脱落。三个电磁驱动单元采用等间距并排排布，线圈顶部预留了标准的电气插片接口，插片间距符合低压电器接插件的通用规范，设备端的控制线束可以直接插接，不需要额外焊接接线，能有效提升总装环节的装配效率。

安装边界的尺寸管控上，整个阀件的主体轮廓做了方正化处理，三个线圈单元的顶部安装面共面，每个安装面上都预留了两个定位安装孔，孔位间距匹配常规设备阀类安装支架的通用孔距，安装时既可以通过支架从底部承托固定，也可以通过顶部的安装孔直接锁付在设备内壁的安装柱上，安装姿态适配性更强。阀腔内部的密封结构采用了耐水橡胶膜片，膜片的启闭行程经过反复校核，既保证通电时阀口完全打开不会出现通水流量不足的问题，也保证断电时膜片能完全复位密封，不会出现内漏、串水的情况；每个阀腔的进水侧都做了导流斜面，水流进入阀腔时不会直接冲击膜片密封面，能有效降低长期水流冲刷带来的密封件磨损，延长阀件的整体使用寿命。

在建模阶段，特意将三个电磁单元的安装基准与主体基座的安装基准做了统一，所有配合面的公差都按照注塑件的通用精度要求设定，主体基座采用玻纤增强尼龙材质，既满足供水系统的食品接触安全要求，也能承受常规供水系统的水压波动，不会出现壳体开裂的问题；线圈部分的塑封外壳做了防水台阶设计，即使设备内部出现凝露、少量溅水的情况，也不会造成线圈短路失效。另外，三个通路的阀口通流面积做了一致性校核，保证相同进水压力下，三个通路的出水流量偏差控制在5%以内，避免不同支路出水流量差异过大影响设备的正常运行逻辑，比如洗衣机进水时不同支路流量不均导致的洗涤剂投放比例失准，直饮机出水时不同水路出水速度差异过大影响用户使用体验。

从结构可靠性角度出发，主体基座上的所有螺纹接头都做了根部圆角过渡，避免注塑成型时出现应力集中，在长期受压或者低温环境下出现接头断裂的问题；电磁线圈与基座的连接部位采用了卡扣加密封垫的双重固定结构，不需要额外打胶固定，既方便生产环节的装配，也便于后期故障时的线圈更换维护，不需要整体更换整个阀件，能降低后期的维护成本。
