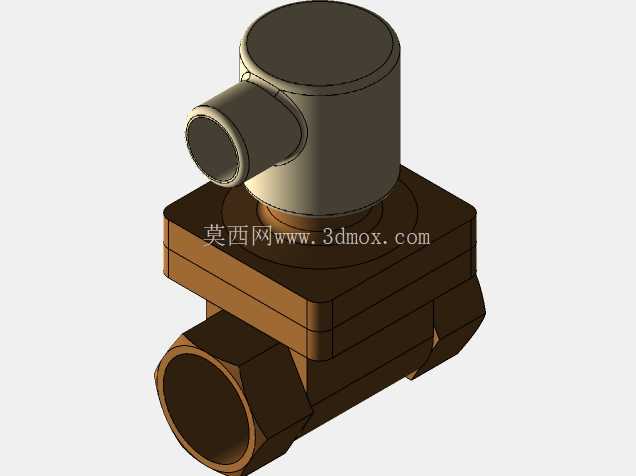

内螺纹连接直角式电磁阀结构建模

　　这款直角式内螺纹电磁阀，主要应用在中小通径的流体管路通断控制场景，常见于气动控制回路、低压给排水管路、小型液压系统、暖通空调水路控制等工况，作为管路系统的执行控制元件，接收电控信号完成管路介质的通断切换，相比手动阀可实现远程自动化控制，适配PLC、继电器等常规控制回路的输出信号驱动。从结构设计来看，整体采用直角式流道布局，介质从下部水平接口进入，经过阀腔内部的密封启闭件后，从侧部水平接口流出，进出口轴线呈90度垂直布置，这种布局适合管路走向需要直角转向的安装场景，可减少管路中额外弯头的使用，降低管路沿程阻力与安装空间占用。

　　阀体下部采用六角外形结构，是专门为安装工况设计的扳手夹持位，安装时可使用普通活动扳手或开口扳手卡住六角部位施加扭矩，避免安装过程中阀体整体转动导致上部电磁驱动部件受力损坏，进出口的内螺纹采用常规管螺纹标准，可直接与同规格的外螺纹管路接头旋合连接，螺纹连接处需配合生料带或密封胶实现端面与螺纹副的密封，防止介质泄漏。上部的电磁驱动头采用圆柱形封装结构，内部集成电磁线圈、动铁芯、复位弹簧与密封塞组件，线圈通电时产生电磁吸力带动动铁芯提升，打开阀腔内部的密封口，介质即可正常流通；线圈断电时电磁吸力消失，复位弹簧推动动铁芯下压，密封塞压紧阀口实现管路截断，驱动头侧部预留的接线接口可方便接入控制线缆，接线部位做了密封处理，可适配常规工业环境的防护需求。

　　建模过程中，首先确定进出口的通径规格与螺纹参数，以此为基准确定下部阀体的流道直径与六角外形的对边尺寸，保证扳手夹持位有足够的受力面积，不会在安装扭矩下出现变形；随后根据流道的90度转向结构，设计阀腔内部的过渡圆角，避免流道直角位置出现介质紊流与压损过大的问题，阀口密封面的位置需要与上部动铁芯的运动轴线完全同轴，保证密封塞下压时能够完全贴合密封面，杜绝关闭状态下的内泄漏问题。上部驱动头与下部阀体的连接采用方形法兰座结构，法兰座上设置四个对称的安装定位点，建模时保证法兰结合面的平面度公差，装配时配合密封垫实现驱动腔与阀腔之间的静密封，防止介质从连接部位渗漏。从安装边界来看，这款阀的整体高度从阀体底部接口端面到驱动头顶部的尺寸，需要满足安装时上部预留不小于驱动头直径1/2的接线操作空间，侧部出口的轴线高度与下部进口轴线高度的差值，需要匹配现场管路的中心高尺寸，避免安装时出现管路别劲的问题；阀体六角部位的外接圆直径决定了安装时扳手操作所需的最小空间，在密集布置的阀组场景中，需要预留足够的扳手转动空间，避免相邻阀门之间出现安装干涉。

　　结构设计上还考虑了常规维护的便利性，上部驱动头与下部阀体的法兰连接结构可在不拆卸阀体管路的情况下，单独拆下驱动头进行内部密封件、弹簧的更换维护，减少后期运维的工作量；阀腔内部的流道做了等径设计，介质流经阀腔时不会出现通径突变，可降低介质流阻，减少介质中的杂质在阀腔内部沉积的概率，提升阀门长期工作的可靠性。针对不同的介质工况，建模时预留了密封件材质的适配调整空间，可根据水、气、轻度腐蚀性介质等不同使用场景，更换对应材质的密封塞与密封垫，无需改动整体结构尺寸即可适配多场景使用需求。
