钣金结构通风管道裤腿三通构件

这类裤腿形通风管件，主要应用在工业厂房排风、除尘系统、商用建筑通风管网的分流节点位置，当单路主风道需要将气流拆分至两个不同走向的支路时，就会用到这类异形三通构件，相比普通正三通，裤腿结构的流道过渡更顺滑，能大幅降低气流在分流位置的局部阻力，减少风噪与风压损耗，尤其适配大风量、低风压的通风系统工况，比如木工车间除尘管路、焊接工位排烟管网、地下车库通风分支段都能见到这类构件的身影。

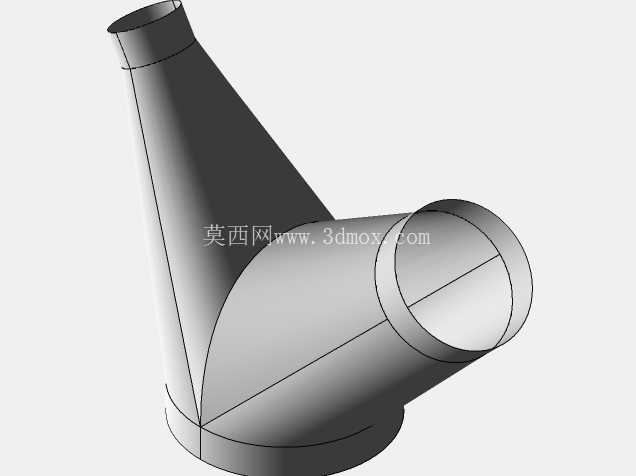

从实际功能来看，该构件承担的是气流分流与导向作用，上端的圆柱接口对接主送风或主排风管道，侧方与下方的两个接口分别对接不同走向的支路风管，三个接口的连接端都预留了标准法兰边的安装余量，现场安装时可以直接搭配角钢法兰或者共板法兰完成对接，不需要额外做切口修配。整个构件采用全钣金工艺制作，所有曲面过渡都做了等板厚处理，折弯与拼接位置的止口预留符合钣金加工的工艺要求，不需要额外开模，通过数控下料、折弯、拼接焊接就能完成成品加工，加工成本低，成型精度容易控制。

设计这类构件的时候，首先要确定三个接口的管径参数，根据管网的风量分配比例调整两个支路接口的偏转角度，避免某一侧支路的气流折角过大产生涡流。建模过程中需要优先处理三个圆柱面的相贯线位置，确保相贯处的曲面平滑过渡，不能出现折线或者曲面断层，否则钣金展开的时候会出现板料错位，导致现场拼接无法对齐。整个流道的内壁要做连续顺滑处理，尤其是两个支路分流的交汇位置，要做圆弧过渡处理，不能出现尖锐的棱角，减少气流经过时的阻力损失。同时要考虑钣金加工的工艺性，所有曲面的展开曲率要符合常规折弯设备的加工范围，避免出现过小的折弯半径导致板料开裂，拼接焊缝的位置要设置在气流非直接冲刷的区域，减少焊缝磨损，同时降低后期做密封处理的难度。

从安装边界来看，该构件的三个接口轴线不在同一平面上，其中主接口竖直向上，两个支路接口分别朝向水平侧方与斜下方，安装前需要提前核对管网的走向标高，预留出构件本身的长度余量，避免对接时出现管路错位。构件的整体外形没有突出的尖锐棱角，安装时不需要额外预留太大的操作空间，法兰对接位置的螺栓孔位可以根据现场对接的风管标准做适配调整，构件本身的重量全部由相邻的风管段或者配套的吊装支架承担，不需要额外做独立承重基础。在实际管网排布中，这类裤腿三通通常设置在主管道的末端分流位置，相比两个独立弯头加正三通的组合方案，整体占用的管网空间更小，气流阻力更低，长期运行的能耗优势十分明显。

建模过程中采用全参数化的钣金特征搭建，所有接口的管径、偏转角度、过渡段长度都可以根据实际项目的参数做快速调整，修改参数后可以直接输出对应的钣金展开图，直接对接数控切割设备完成下料，不需要重新绘制展开图纸。相贯线位置的拼接止口预留了标准的咬接余量，既可以采用焊接工艺拼接，也可以采用咬口连接的工艺，适配不同压力等级的通风系统使用要求。对于有防腐要求的工况，还可以在建模阶段预留板材厚度的余量，方便后期做镀锌或者喷涂防腐处理，不会因为防腐层的厚度影响接口的对接精度。
