F型2号可变弹簧多锁支吊架结构

　　在工业管道敷设、动力设备配套安装场景中，管道与设备运行过程中产生的热位移、振动载荷会持续作用于连接节点，若支撑构件无法适配位移量同时保持稳定承重，很容易出现管道焊缝开裂、设备连接法兰泄漏、支吊结构疲劳失效等问题，这类可变弹簧多锁支吊构件正是针对这类工况设计的支撑承重部件。该构件核心功能是在允许的位移行程范围内，为被支撑对象提供接近恒定的支撑力，同时通过多锁止结构锁定工作位置，避免弹簧过载或行程超限导致的支撑失效，可适配热力管道、烟风煤粉管道、化工工艺管道以及各类有热位移需求的动力设备支吊安装场景，在电力、石化、冶金、区域供热等行业的管线系统中应用广泛。

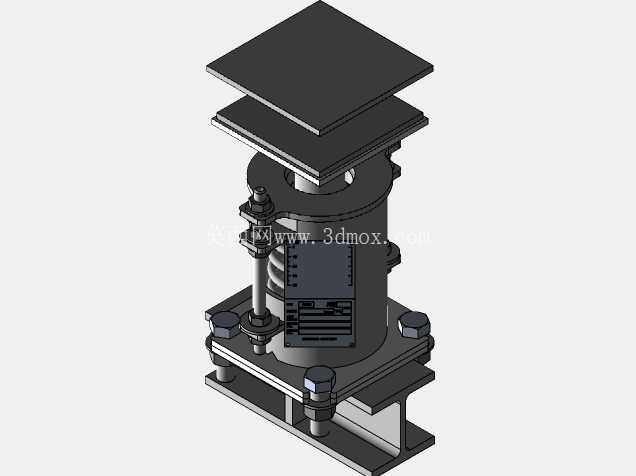

　　从结构设计逻辑来看，该构件采用上下双层承载板作为载荷传递界面，上层承载板直接与被支撑的管道或设备底座接触，下层承载板通过底部的型钢安装座与土建结构或设备机架固定，中间的圆柱螺旋压缩弹簧作为核心弹力提供元件，被封装在筒状壳体内部，避免外界粉尘、水汽对弹簧表面造成腐蚀，同时也能约束弹簧的径向变形，防止弹簧受压失稳。多锁止结构分布在壳体周边的拉杆组件上，通过调节拉杆上的锁紧螺母位置，可以设定弹簧的预压缩量，匹配不同的额定载荷需求，当弹簧压缩量达到设计行程上限时，锁止结构会刚性接触，承担额外的过载载荷，避免弹簧被压并失效，同时在安装、检修过程中，锁止结构可以临时固定弹簧位置，方便管道对口调整，无需额外设置临时支撑构件。

　　从安装边界尺寸来看，该款为F型2号规格，上下承载板为正方形平板结构，安装时需要保证承载板与被支撑面完全贴合，避免偏载导致弹簧受力不均，底部的安装型钢需要与基础结构可靠连接，连接螺栓的规格需要匹配支吊架的额定载荷，预留的安装空间需要满足弹簧全行程位移的需求，避免周边构件与支吊架运动部件发生干涉。设计过程中需要重点校核弹簧的刚度曲线，保证在设计位移范围内载荷变化率不超过工程允许范围，同时拉杆组件需要做抗拉强度校核，锁止螺母的螺纹需要满足防松要求，避免运行过程中螺母松动导致锁止失效，壳体的壁厚需要满足径向约束需求，防止弹簧受压膨胀导致壳体变形。

　　在实际选型应用时，需要先计算被支撑对象的工作载荷、热位移方向与位移量，再匹配对应规格的支吊架，调整预压缩量使支吊架的安装载荷与工作载荷匹配，安装完成后需要松开锁止装置的临时固定件，让弹簧进入正常工作状态，运行过程中需要定期检查锁止结构的位置、弹簧的压缩量是否在设计范围内，避免出现载荷偏离导致的支撑失效。这类支撑构件相比刚性支吊架，能够有效吸收管道热位移产生的附加应力，相比恒力支吊架结构更紧凑、成本更低，适合位移量中等、载荷变化率要求不苛刻的支吊场景，多锁结构的设计也提升了构件的安全冗余，即使弹簧出现一定的性能衰减，锁止结构也能提供临时的刚性支撑，避免管线突然下沉引发安全事故。
