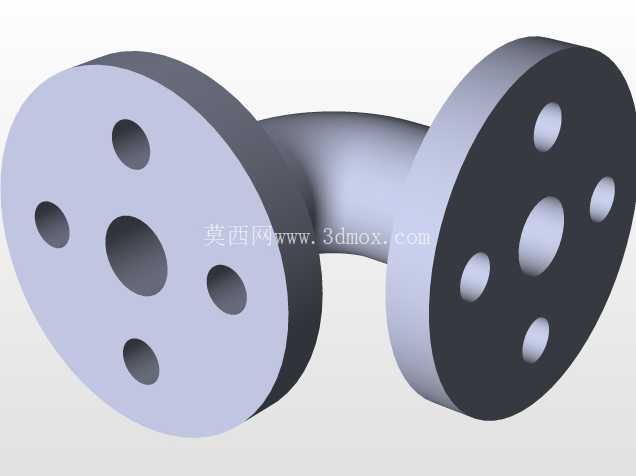

DN25法兰连接90度弯头管件结构

　　在民用给排水、化工流体输送、暖通空调管路、小型工艺装置的管线布设场景中，管路走向需要做90度转向调整时，法兰连接式弯头是兼顾安装便捷性与密封可靠性的常用连接件，这款DN25规格的法兰弯头，适配公称通径25mm的管线系统，两端采用标准法兰盘对接结构，无需对管线端部做套丝、焊接预处理，只需通过螺栓穿过法兰盘上的均布螺栓孔，配合密封垫片即可完成与相邻管线、阀件或设备接口的紧固连接，大幅降低现场安装的作业难度，也便于后期管路维护时的拆卸更换。

　　从结构设计逻辑来看，这款弯头的弯曲段采用平滑圆弧过渡结构，曲率半径经过流体阻力优化，既避免了直角弯折带来的流道突变，减少流体在转向处的局部阻力损失，降低输送过程中的压损与湍流扰动，也能避免流体携带的固体杂质在弯折处堆积堵塞，尤其适配带少量颗粒杂质的流体输送场景。两端的法兰盘与中间弯管段采用一体化结构设计，连接过渡处做了圆弧倒角处理，不存在应力集中的尖锐棱角，能够承受管路系统内的常规工作压力，避免长期运行过程中连接位置出现开裂、渗漏问题。法兰盘上的螺栓孔采用圆周均布排布，孔位公差匹配通用法兰的安装标准，现场安装时无需额外扩孔或调整孔位，可直接与同规格的法兰阀件、管道法兰完成对接，安装容错率更高。

　　从安装边界来看，这款弯头的轴向安装尺寸紧凑，两端法兰端面的垂直距离适配常规管线布设的空间要求，不会占用过多的管廊或设备安装空间，在空间受限的机柜内部管线、小型工艺装置的管路排布中也能灵活使用。法兰盘的密封面采用平面结构，适配常规的橡胶垫片、四氟垫片等通用密封件，无需定制特殊规格的密封配件，日常运维的配件采购成本更低。在实际工程应用中，这类DN25法兰弯头常搭配同规格的球阀、过滤器、法兰短管等部件使用，构建完整的流体输送回路，可应用于常温常压下的清水、压缩空气、低腐蚀性化工流体等介质的输送场景。

　　建模过程中，弯管段的壁厚按照常规承压管路的标准取值，既保证足够的结构强度承受管路内压，也不会因为壁厚过大造成材料浪费与整体重量增加；法兰盘的厚度经过结构强度校核，在螺栓紧固过程中不会出现法兰盘变形导致的密封面贴合不严问题，螺栓孔的孔径略大于配套螺栓的公称直径，预留了少量安装调整余量，抵消管线安装时的微小位置偏差。弯管内壁做了平滑处理建模，模拟实际加工后的内壁粗糙度，减少流体流动时的沿程阻力，两端法兰的密封面平面度满足密封要求，安装后垫片受压均匀，可有效避免接口渗漏问题。不同于焊接式弯头需要现场做焊接、防腐处理，法兰式弯头的安装无需动火作业，在有防爆要求的化工车间、燃气输送等场景中也能安全安装，适用场景更加广泛。在三维建模过程中，结构参数完全匹配通用管路配件的尺寸标准，可直接用于管路系统的装配模拟，提前校验管线布设过程中是否存在与周边设备、结构的干涉问题，也可用于生成工程施工图纸，指导现场的管路安装作业，帮助设计人员在方案阶段就完成管路走向的优化，减少现场安装时的管线切割、调整工作量，提升管路施工的效率与安装精度。
