DN50法兰式玻璃钢球阀结构设计

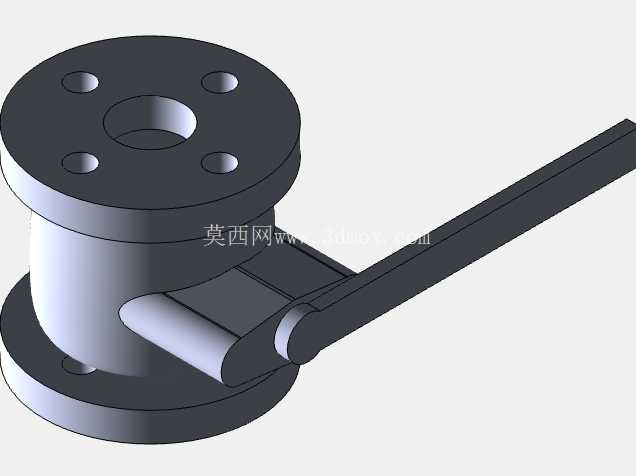

　　这款DN50规格的FRP球阀，主要面向腐蚀性流体输送管路场景设计，常见于化工介质输送、污水处理、酸碱药剂投加、海水淡化管路这类对材质耐腐性能有明确要求的工况，区别于普通铸钢、铸铁球阀，FRP材质本身的抗酸碱腐蚀特性，能避免普通金属阀门在腐蚀性介质中长期使用出现的锈蚀、结垢、密封面腐蚀失效问题，大幅降低管路运维的更换频次。从结构设计逻辑来看，整体采用法兰连接形式，两端法兰均设置四个均布螺栓孔，匹配DN50公称通径对应的标准法兰安装尺寸，安装时可直接与同规格的FRP管路法兰、衬塑管路法兰配对，无需额外加工转换接头，安装边界完全适配常规工业管路的法兰间距要求，法兰端面的密封面设计为平面形式，配套耐腐橡胶垫片即可完成端面密封，无需额外加工密封槽，降低现场安装的密封处理难度。

　　操作端采用长手柄杠杆结构，手柄长度经过力矩核算，手动操作时无需借助加力杆即可完成90度开关动作，手柄与阀芯的连接部位采用扁方定位结构，避免开关过程中出现手柄打滑、空程的问题，开关到位后手柄的朝向可直接作为阀门开度的直观指示，平行于管路方向为全开，垂直于管路方向为全关，现场巡检时无需额外加装开度标识即可快速判断阀门状态。内部流道采用全通径设计，流道内壁光滑无凸起，FRP材质本身的低粗糙度特性，可减少介质输送过程中的流阻损失，同时避免介质中的固体杂质在阀腔内部堆积卡涩，阀芯采用球面密封结构，密封副匹配FRP材质的耐腐特性，选用同材质或氟橡胶密封件，长期接触腐蚀性介质也不会出现密封溶胀、老化失效的问题。

　　阀体部分采用一体式模压成型结构，减少了阀体拼接的密封点，从结构根源上降低了阀门外漏的风险，上下法兰与阀体主体为一体化结构，避免了焊接法兰带来的材质应力不均、防腐层破损的问题。在建模过程中，重点校核了法兰螺栓孔的位置度公差，确保四个螺栓孔的中心圆直径、孔位角度偏差控制在安装允许范围内，避免现场安装时出现螺栓无法穿入的问题；同时核算了手柄转动的行程范围，确保阀芯转动90度时刚好达到全开全关位置，不会出现过位导致的密封面挤压损伤，也不会出现行程不足导致的内漏问题。

　　阀杆与阀体的配合部位设置了多级密封结构，既可以防止介质从阀杆部位外漏，也可以避免外部的粉尘、水汽进入阀腔内部磨损密封面，阀杆的转动部位预留了润滑脂填充腔，长期使用后可补充耐腐润滑脂，降低操作力矩，避免阀杆卡涩。从安装适配性来看，这款球阀的结构长度符合常规法兰球阀的安装尺寸要求，可直接替换同通径的金属法兰球阀，在老旧管路防腐改造场景中，无需调整原有管路的法兰间距即可完成更换，大幅降低改造的施工量。针对FRP材质的力学特性，建模时对阀体壁厚进行了针对性加强，在法兰与阀体连接的过渡位置设置了圆弧过渡结构，避免应力集中导致的阀体受压破损，可满足常规低压腐蚀性流体输送的压力等级要求，不会出现常规FRP阀门壁厚不足导致的受压开裂问题。
