RPD差压式流量测量仪表结构设计

在工业流体输送管网的计量环节，差压式流量测量装置一直是气态、液态介质工况下应用占比极高的检测单元，本次呈现的RPD表结构，正是面向中高压工业管路设计的一体化差压流量测量组件。从实际应用场景来看，这类装置常部署在石化输配管线、工业气体调压站、工厂动力介质总管位置，承担介质瞬时流量、累计流量的实时检测功能，为生产能耗核算、管路输配调度、泄漏异常预警提供核心数据支撑。

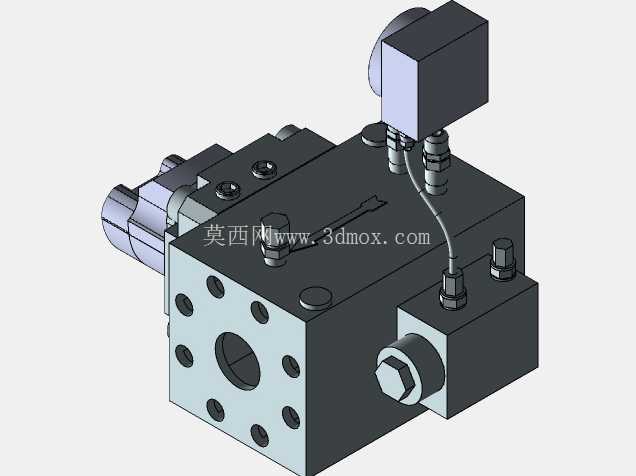

从功能特性层面拆解，该结构采用一体化阀体集成设计，将差压检测取压口、测量变送模块、管路连接法兰做了共体式整合，区别于传统分体式取压组件需要额外铺设引压管、加装截止阀组的安装形式，大幅减少了现场安装的密封点位，降低了引压管堵塞、介质泄漏的故障概率。阀体主体采用方块式锻压结构布局，侧面的多孔法兰连接端直接对接工艺管路，法兰端面的密封槽适配金属缠绕垫片，可满足2寸公称通径、300磅级压力等级的管路密封要求，取压点位直接开设在阀体内部流道的前后侧，能够精准采集流过节流元件的介质差压值，避免了外置引压管带来的信号延迟、冬季冻堵等常见问题。顶部安装的变送模块通过硬密封接头与阀体取压通道连通，可将差压信号转换为标准电信号远传至中控系统，模块与阀体的连接采用标准螺纹接口，后期维护时可直接拆卸更换，无需拆解整个阀体与管路的连接。

设计思路上，整个结构优先考虑现场安装的兼容性与维护便捷性，阀体侧面的六角螺塞位置对应内部流道的排污通道，在长期运行后可打开螺塞排出流道内沉积的杂质，避免取压口堵塞影响测量精度；阀体上分布的内六角螺栓用于固定内部的节流元件与密封组件，所有螺栓的安装位置都预留了标准扳手的操作空间，现场拆装时不需要特殊工装。安装边界方面，该装置的法兰连接尺寸符合ANSI 300LB 2寸的标准规范，法兰端面的螺栓孔分布圆直径、孔位数量、孔径都与同压力等级的工业管路法兰完全匹配，安装时不需要额外制作过渡连接件；整体外形的突出部件仅为顶部的变送模块与侧方的排污螺塞，安装时只要保证阀体前后保留5倍管径长度的直管段，就能满足测量精度要求，不需要额外占用过大的安装空间。

从结构细节来看，阀体流道采用渐缩渐扩的节流设计，介质流经时的压损控制在合理区间，不会对整个管路的输送效率造成明显影响；所有与介质接触的内壁面都做了平滑过渡处理，减少介质紊流带来的测量误差，同时也避免了杂质在流道内的挂壁沉积。变送模块与阀体的连接管线采用金属硬管连接，接头处采用锥面密封结构，即使在管路振动、温度交变的工况下也能保持可靠密封，不会出现引压泄漏导致的测量失准问题。这类一体化结构的测量装置，相比传统的孔板流量计加独立三阀组、差压变送器的组合方案，整体安装工作量减少60%以上，现场投运时的调试步骤也更简洁，只需要完成法兰对接、电气接线即可投入使用，非常适合在新建工业管线、老旧计量装置改造项目中应用。在结构建模过程中，所有配合面的尺寸公差、密封槽的加工精度都按照工业仪表的通用设计规范做了对应预留，法兰端面的平面度、螺栓孔的位置度都满足实际加工的工艺要求，模型的各个零件都可拆分，能够直接用于生产加工的图纸输出、安装过程的模拟校验，也可作为工业管路三维布局设计时的标准元件库调用，帮助设计人员快速完成管路系统的计量单元布置，提前校验安装空间是否满足操作维护要求，避免现场施工时出现干涉问题。
