三通法兰式管道转向连接结构

这类带法兰接口的三通转向连接件，在工业流体输送管路系统里属于核心的转向分流部件，日常在化工介质输送、市政给排水、暖通循环水、压缩空气管网这类场景里随处可见，核心作用是在管路需要改变走向、同时分出支路的位置，替代多个弯头加短接的拼接方案，减少管路的泄漏点，提升整个管路系统的运行可靠性。

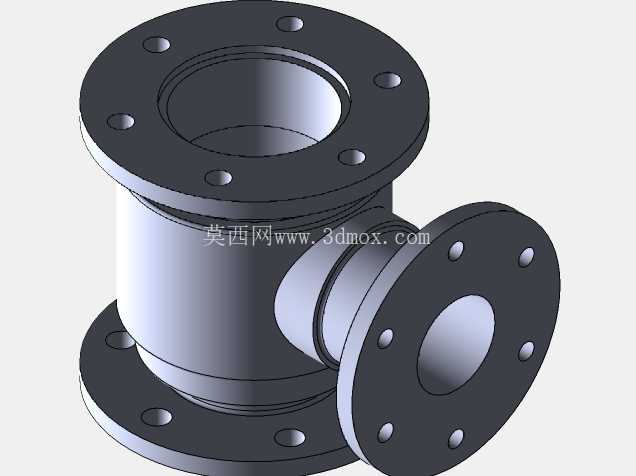

从结构设计逻辑来看，三个接口全部采用凸面法兰结构，每个法兰端面上均匀分布螺栓通孔，安装时通过穿入配套螺栓配合法兰密封垫，就能实现和对应管径管路的刚性密封连接，相比螺纹连接、卡箍连接的形式，法兰连接的承压能力更强，密封稳定性更好，适合中高压、大管径的管路布设场景。三个接口的轴线呈空间垂直分布，其中两个接口同轴贯通形成主通路，第三个接口从筒体侧壁垂直引出形成支路，既可以实现主通路介质的直通输送，也能根据工艺需求完成支路的介质分流或者合流，适配不同的管路工艺布局要求。

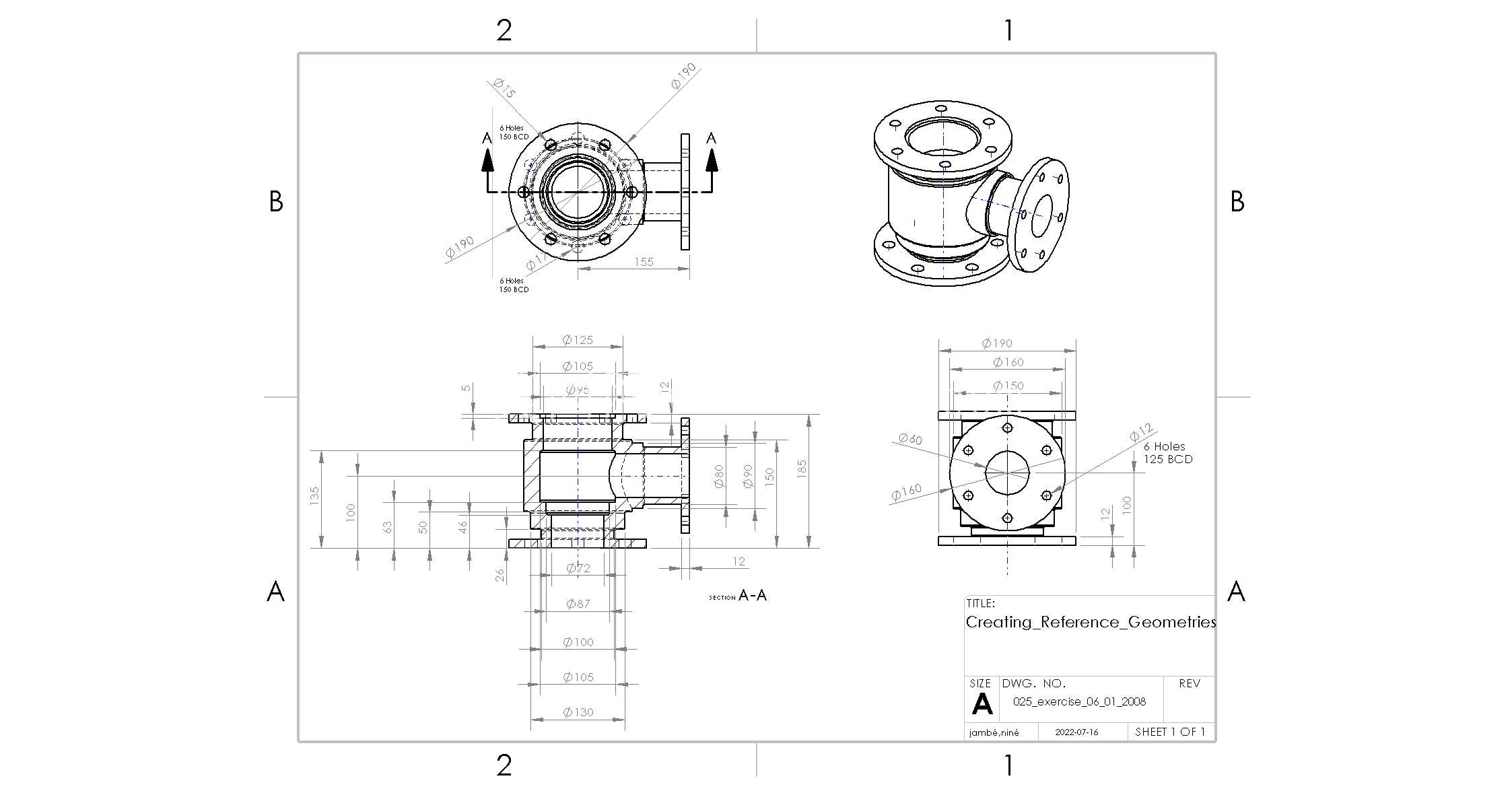

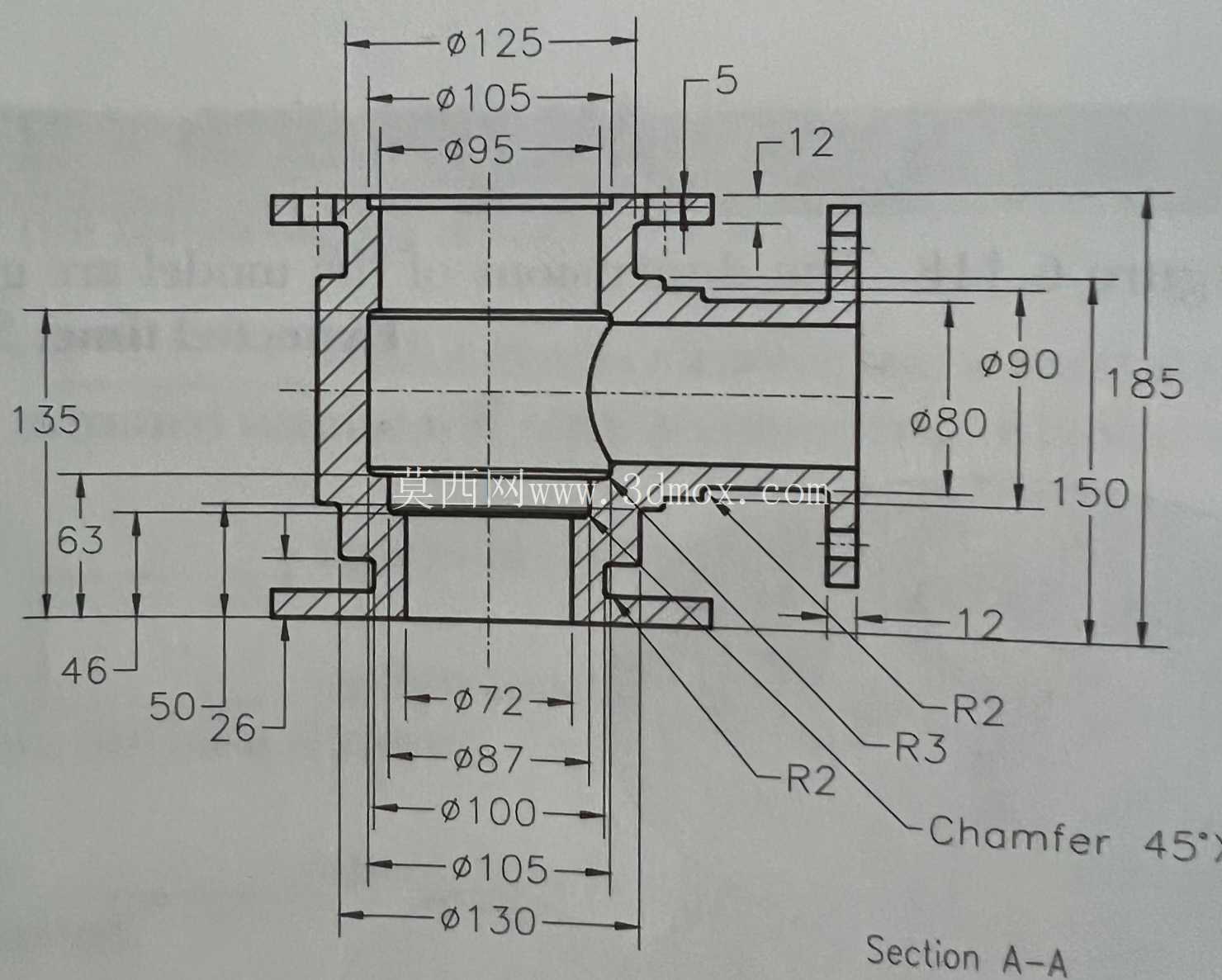

建模过程中需要重点把控几个核心尺寸边界：首先是三个法兰的端面平面度，这直接影响安装后的密封效果，如果法兰端面存在翘曲，哪怕螺栓锁紧力达标，也容易出现介质渗漏的问题；其次是法兰上螺栓孔的位置度，必须和配对法兰的孔位完全匹配，否则现场安装时会出现螺栓无法穿入的问题，建模时需要严格按照法兰公称通径对应的标准孔位分布来做阵列，保证孔中心圆直径、孔间距的公差在合理范围内。再者是筒体和法兰衔接位置的过渡结构，这里是管路应力集中的区域，建模时需要做合理的圆角过渡，避免直角结构带来的应力集中，防止管路在长期带压运行、或者受到水锤冲击时出现焊缝开裂、结构变形的问题。

实际选型应用时，需要先确认三个接口的公称通径是否匹配现场管路的管径，同时核对法兰的公称压力等级是否符合管路的运行压力要求，不同压力等级的法兰厚度、螺栓孔数量、孔中心圆尺寸都有差异，不能混装。安装时要保证三个法兰的端面和对接管路的法兰端面平行，锁紧螺栓时要按照对角顺序逐步拧紧，避免法兰偏压导致密封垫失效。另外筒体内部的流道要做圆滑过渡，减少介质在转向位置的流阻，降低输送过程中的压力损失，尤其是输送带有固体颗粒的介质时，圆滑的流道还能减少介质对管壁的冲刷磨损，延长部件的使用寿命。

这类三通结构在管路改造项目里也经常用到，当原有管路需要新增支路引出介质时，不需要大范围切割原有管路更换长段管件，只需要在合适的位置截断管路，接入这个三通法兰件就能快速完成支路布设，大幅缩短现场施工的周期，降低改造成本。建模时还要注意法兰密封面的粗糙度要求，凸面密封面需要保证足够的平整度，才能让密封垫在螺栓锁紧力下充分填充接触面的微小间隙，实现可靠密封。对于不同的输送介质，还可以根据需求调整筒体和法兰的材质，比如输送腐蚀性介质时可以选用耐腐蚀合金材质，输送普通水介质时用常规碳钢材质做防腐处理即可，结构本身的适配性很强，只需要调整材质和壁厚就能满足不同工况的使用需求。
