弯头管件平直段长度计算结构设计

在流体输送管路系统的现场施工与预制加工环节，弯头作为改变管路走向的核心连接件，其两端平直段的长度取值直接影响后续法兰对接、焊缝预留、管卡固定的实际安装精度，很多现场施工出现的对接错边、密封失效、管架受力偏移问题，追根溯源都是弯头展开下料时平直段长度计算偏差导致的。这个结构设计围绕45°弯管的钣金展开逻辑搭建，核心是把空间弯折的曲面结构拆解为可直接用于下料的平面展开参数，解决传统放样过程中靠经验估算平直段带来的尺寸误差。

从实际应用场景来看，这类弯头结构广泛应用在暖通送风、工艺流体输送、低压给排水、粉体气力输送的管路布局中，不同工况下对弯头两端平直段的长度要求存在明显差异：带法兰连接的管路需要平直段长度覆盖法兰密封面的焊接热影响区，避免焊缝处在弯折应力区产生疲劳开裂；采用卡套、快装接头连接的管路则需要平直段满足接头的夹持长度要求，保证密封件压缩量均匀；如果弯头两端需要对接焊接直管段，平直段还要预留足够的焊接收缩余量，避免焊接后管路整体走向出现偏移。

设计过程中没有采用传统的等径弯头经验放样法，而是沿着弯管的中性层建立曲面扫描路径，把弯折区域的材料拉伸变形量纳入计算维度——弯头在弯折成型时，外侧管壁受拉伸长、内侧管壁受压缩短，只有中性层的长度在成型前后保持不变，以此为基准计算两端平直段长度，才能保证下料后的平板卷制或压弯成型后，两端的平直段端面与管路轴线保持垂直，不会出现端面倾斜导致的对接间隙不均问题。

从安装边界来看，这个弯头结构的两端平直段长度取值充分考虑了现场安装的操作空间：平直段过短会导致管卡无法固定、焊接时焊枪操作空间不足，平直段过长则会造成材料浪费、管路布局冗余，设计时将平直段长度与弯头的弯曲半径做了参数化关联，当弯曲半径根据管路通径、输送介质特性调整时，平直段长度会自动匹配对应的最小安装要求，不需要重复计算。同时结构上对弯折区域与平直段的过渡位置做了圆滑处理，避免应力集中，减少管路运行时介质在弯折处的阻力损失，也能降低含固体颗粒的介质在过渡位置的冲刷磨损。

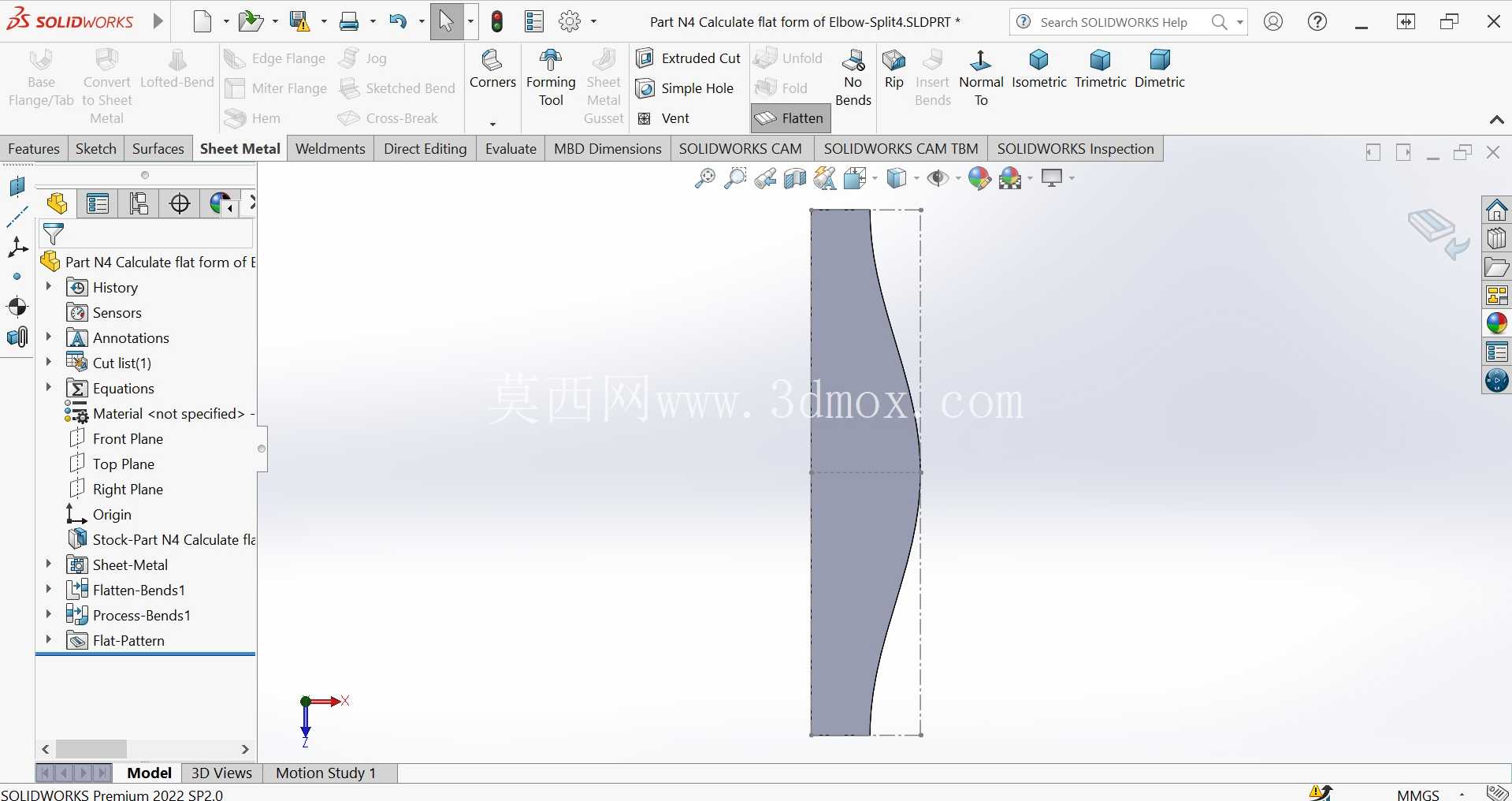

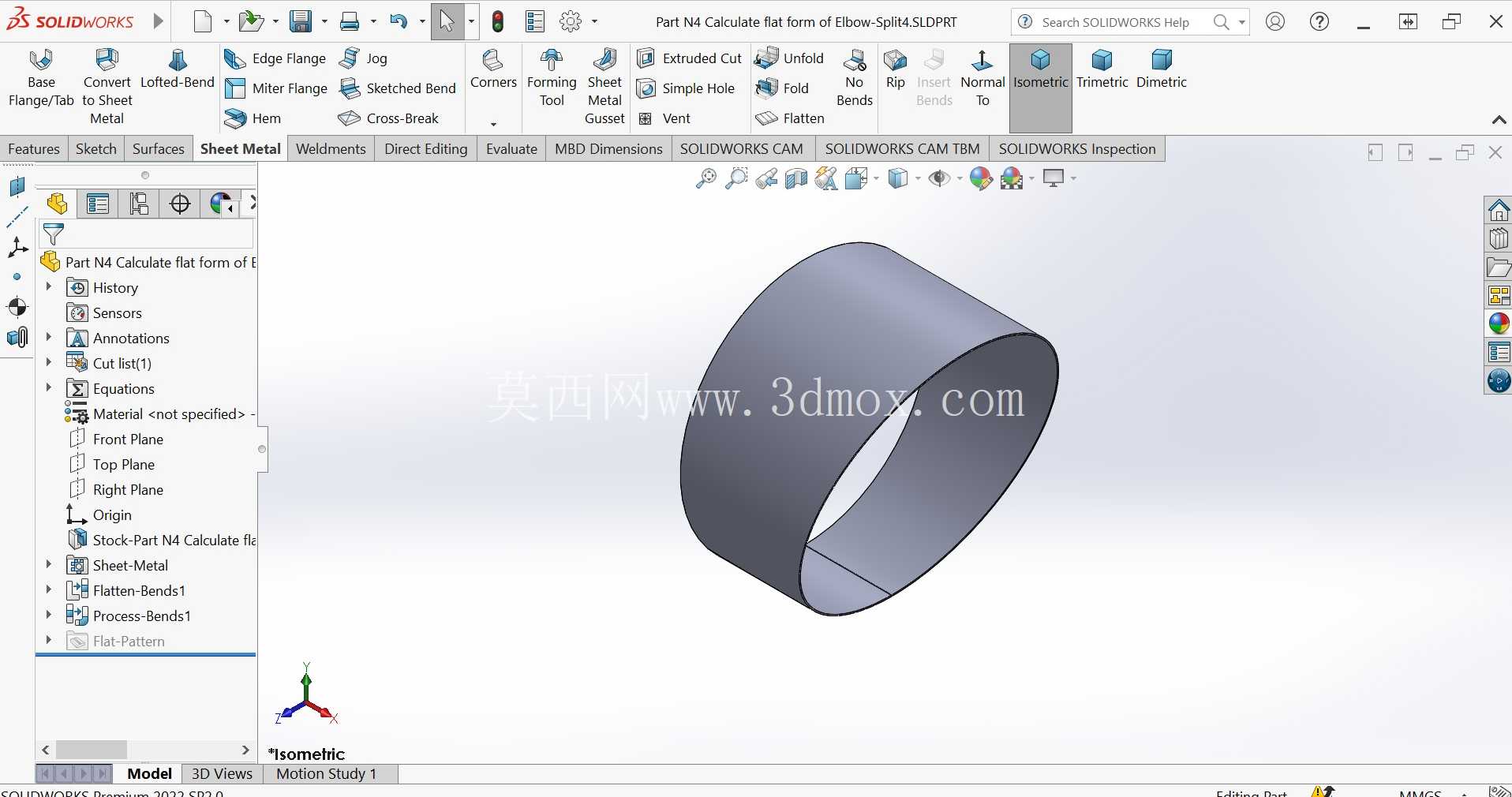

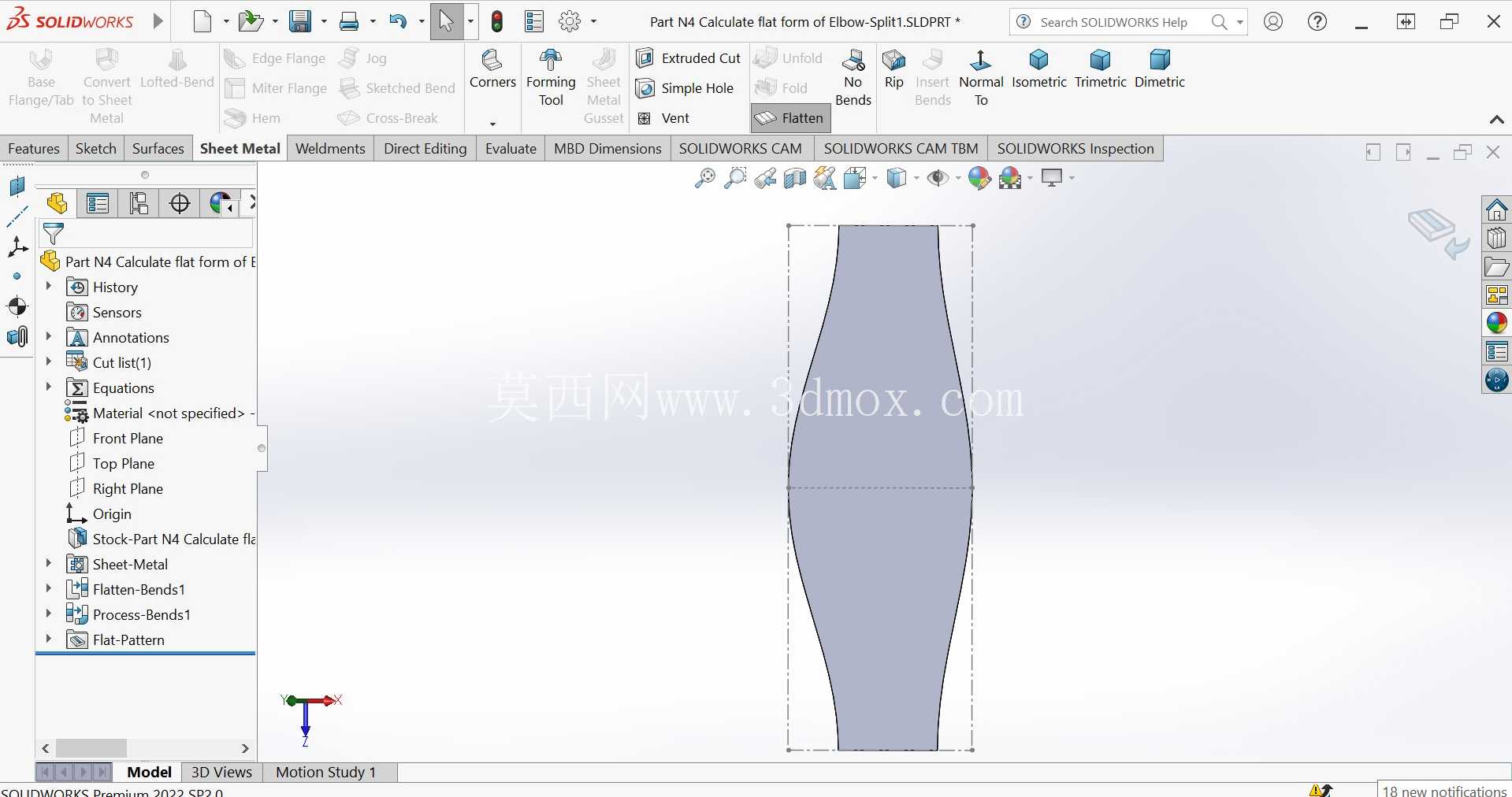

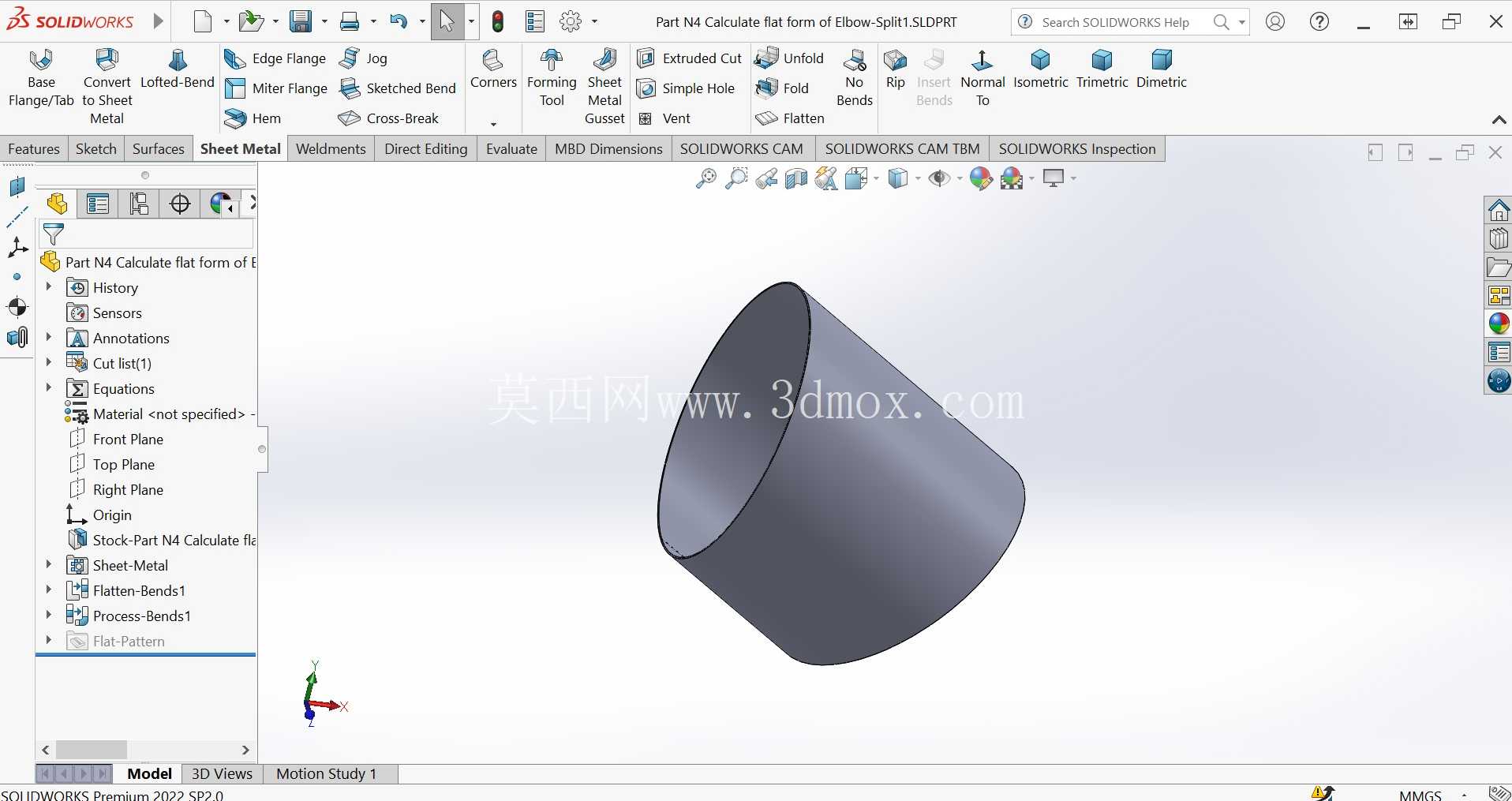

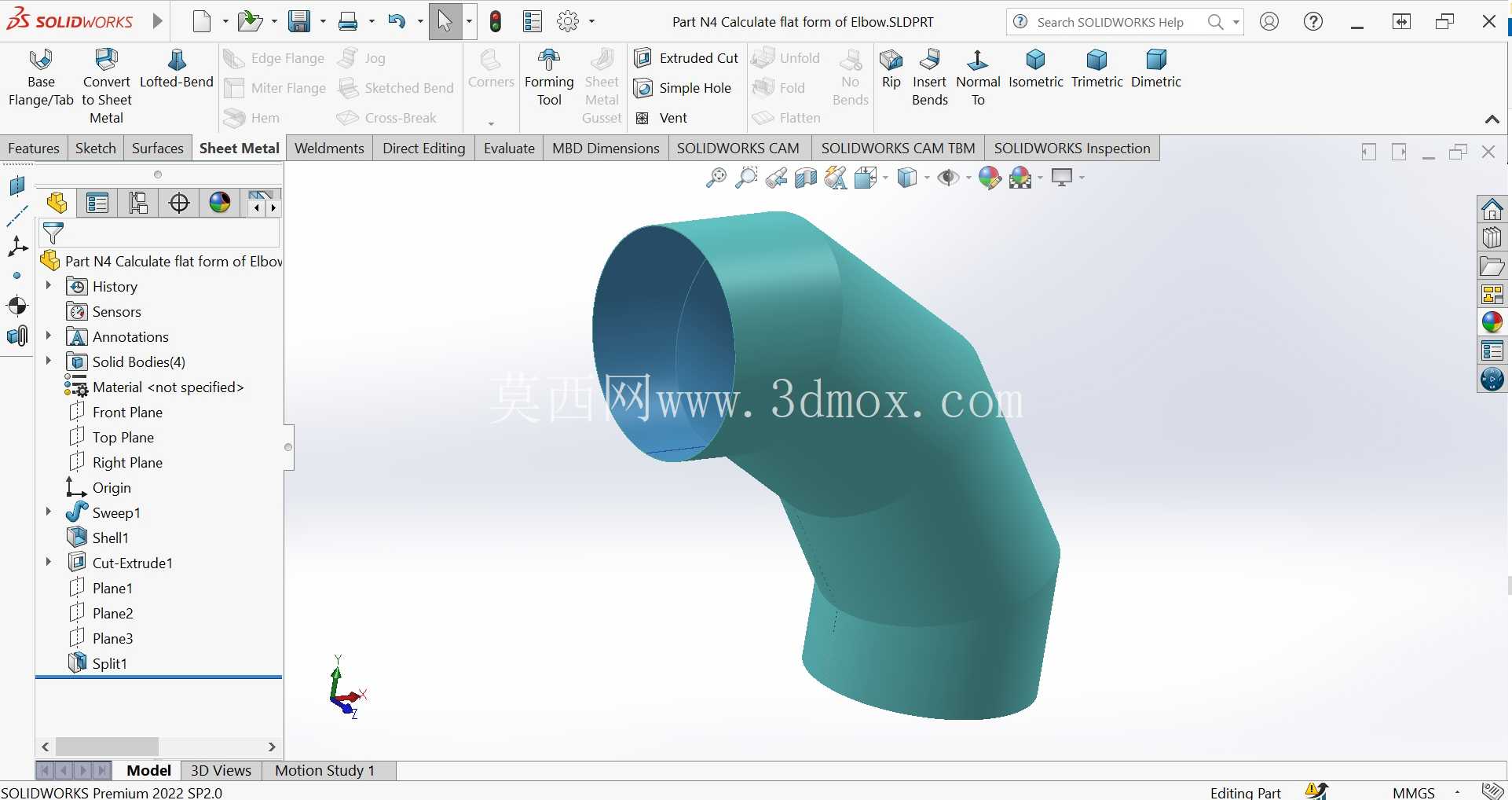

在建模逻辑上，整个结构采用参数化草图驱动，先确定管路通径、弯曲角度、弯曲半径这几个核心输入参数，再通过钣金特征自动生成弯折后的实体模型与对应的展开平板图样，平直段的长度计算结果直接关联到展开图样的下料尺寸，不需要人工二次换算，能直接对接数控切割、卷板设备的加工参数，减少从设计到加工的信息传递误差。对于现场施工人员来说，这种经过精准计算的弯头结构，能直接省去现场放样、修磨的工序，安装时只要按照端面标记对接直管段即可，能大幅缩短管路预制的工期，也能降低对施工人员放样经验的依赖，保证不同批次加工的弯头尺寸一致性，避免出现同规格弯头安装时互换性差的问题。

另外在结构细节上，平直段的端面预留了标准的坡口加工余量，对接焊接时不需要额外修磨端面就能满足焊接工艺要求，弯折区域的壁厚变化也在设计时做了补偿，避免弯折成型后外侧壁厚减薄量超过标准要求，影响管路的承压能力。整个设计没有多余的装饰性结构，所有尺寸设定都围绕加工便利性、安装可靠性、运行稳定性三个核心工程目标展开，完全适配工业管路系统的实际使用需求。
