金属板斜接法兰折边箱体钣金结构

　　这套钣金壳体结构面向交流稳压设备的金属外罩设计，核心处理的是薄板箱体在转角、翻边和开孔位置的连续成型关系。实际稳压装置内部需要容纳铁芯、绕组、接线端子以及散热空间，外壳不能只看作简单的六面体罩子，板件之间的搭接方式直接影响装配顺序、焊接或铆接工作量，也决定了后期防护、接地和外观棱边的处理质量。模型中采用斜接法兰思路，把相邻侧板在转角处的折弯边进行匹配，使箱体拐角不再依赖零散角码拼接，而是通过钣金自身延伸出的法兰边形成连续连接带。这种做法在小批量电气柜体、变压器外围罩壳和控制箱试制中很常见，优点是定位面明确，折弯后可先借助折边进行自定位，再实施点焊、拉铆或螺钉紧固。

　　从结构功能上看，壳体侧壁预留的圆形开孔对应接线、通风或仪表安装位置，孔边与板面保持足够距离，避免开孔削弱折弯线附近的材料强度。顶部和侧边的折边并非单纯装饰，而是用于提高薄板的抗弯刚度。普通平板在大面积覆盖时容易发生鼓动和颤振，沿边缘形成折弯法兰后，截面惯性矩明显增加，板厚不需要大幅增加就能获得较好的挺度。对于稳压设备这类长期静置但需要承受运输振动的产品，折边还能在搬运、堆叠和检修时提供受力边界，减少外壳局部凹陷。

　　设计过程中需要先确定内部器件的包络空间，再反推壳体的内壁尺寸。绕组、绝缘件和接线端子之间要保留电气间隙，外壳内壁不能与发热部件直接贴合；若设备采用自然冷却，侧板与顶部罩面之间应形成合理的空气通道，开孔位置则要兼顾线缆弯曲半径和防护要求。外形尺寸的建立不能只看最终外轮廓，还要把折弯系数、内圆角半径、板材厚度和法兰搭接量纳入同一参数关系。斜接法兰在拐角处容易出现材料重叠或缺口，因此边角释放槽、折弯让位和折边高度必须协调，折边过高会造成转角干涉，过低则连接强度和密封连续性不足。

　　安装边界方面，壳体底部需要与底座或安装框架对应，折边面上的连接孔应避开折弯变形区，孔中心到弯线的距离通常要满足法兰面平整和紧固件操作空间。侧板开孔周围若安装电缆接头，应保证接头螺母能够压紧板面，同时不与内部线束、支架发生冲突。对于需要接地的金属罩壳，连续折边还有利于形成稳定的金属接触路径，减少多件拼接后因涂层、间隙造成的导电不连续问题。若后期进行喷涂处理，搭接缝隙还要考虑积液和屏蔽，必要时在非外观面增加工艺孔或排水让位。

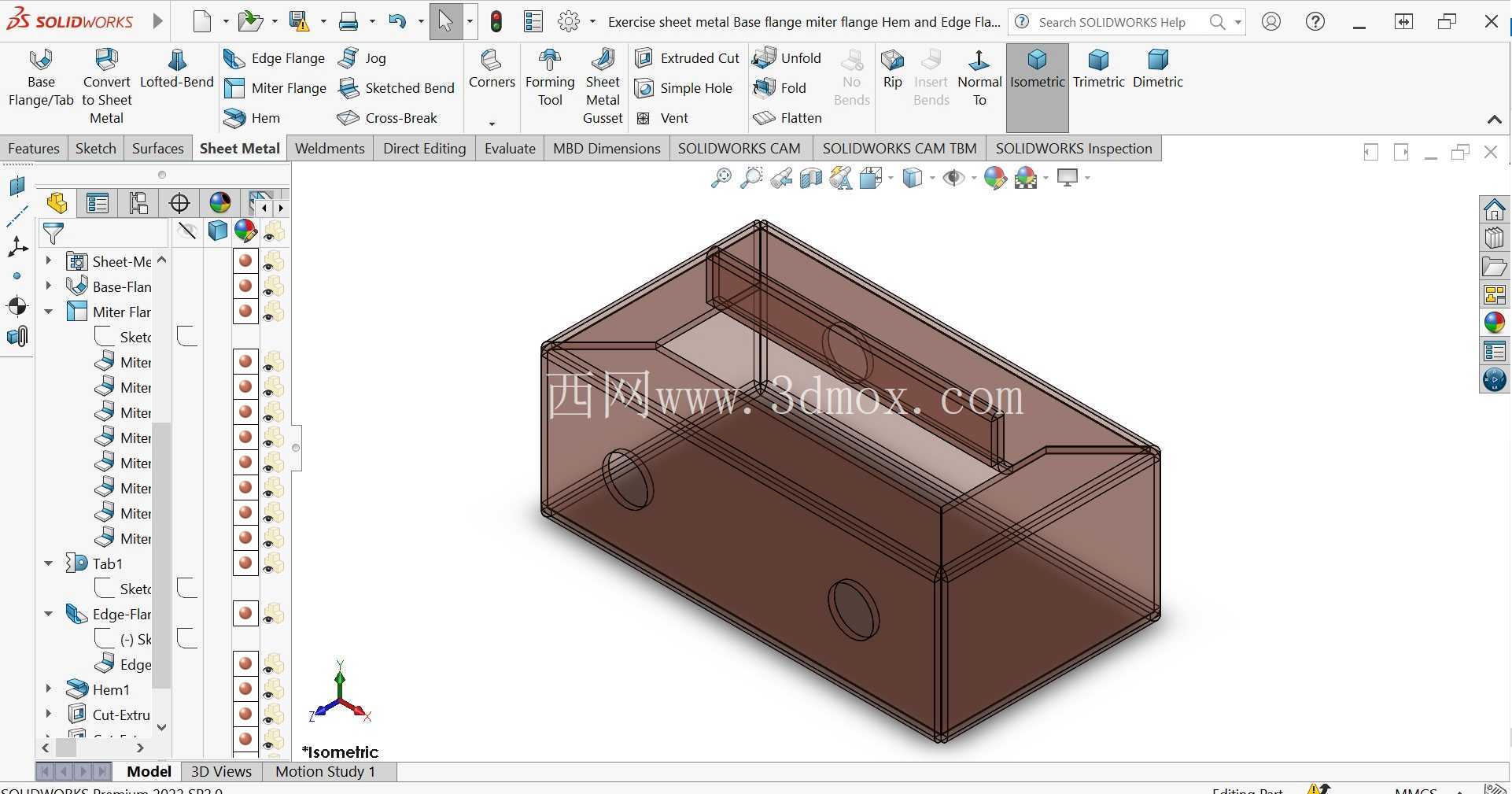

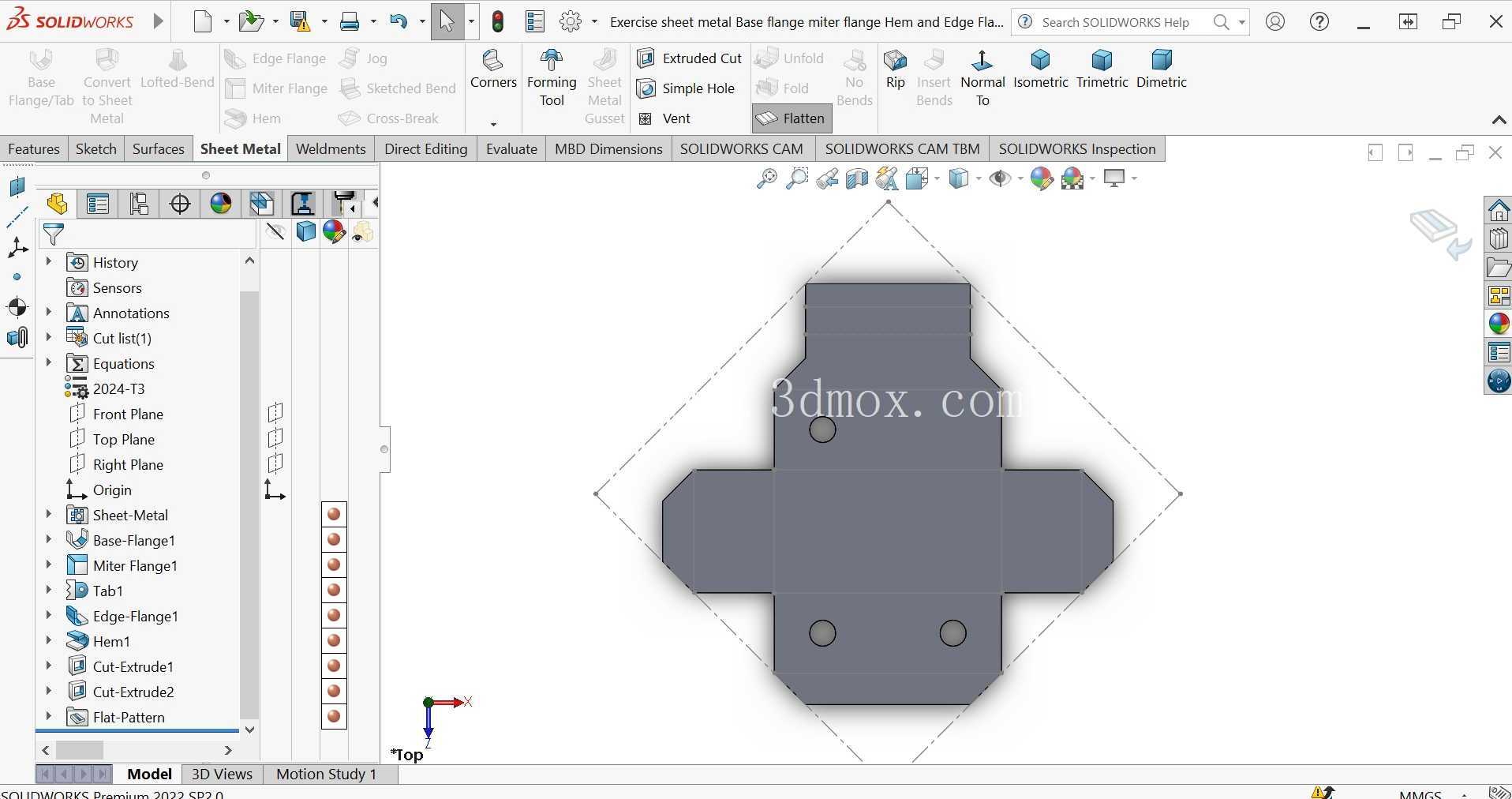

　　建模时把基体板、边线法兰、斜接法兰和折边特征保持为可编辑逻辑，能够在板厚或外形尺寸调整后快速重建。转角处重点检查相邻法兰是否共面、折弯扣除是否一致、展开后轮廓是否存在异常交叉；侧壁圆孔则应在折弯特征稳定后加入，避免展开图样中孔位随折弯关系错误偏移。整体结构强调的是可制造性：每一道折弯都应对应车间常见刀具能力，法兰宽度不能小于模具压紧所需最小尺寸，内部圆角也要结合板材塑性选择，防止裂纹或回弹超差。通过这种方式完成的金属板箱体，不仅满足稳压设备的防护和承载需求，也为钣金下料、折弯、组焊和总装提供了清晰的结构依据。
