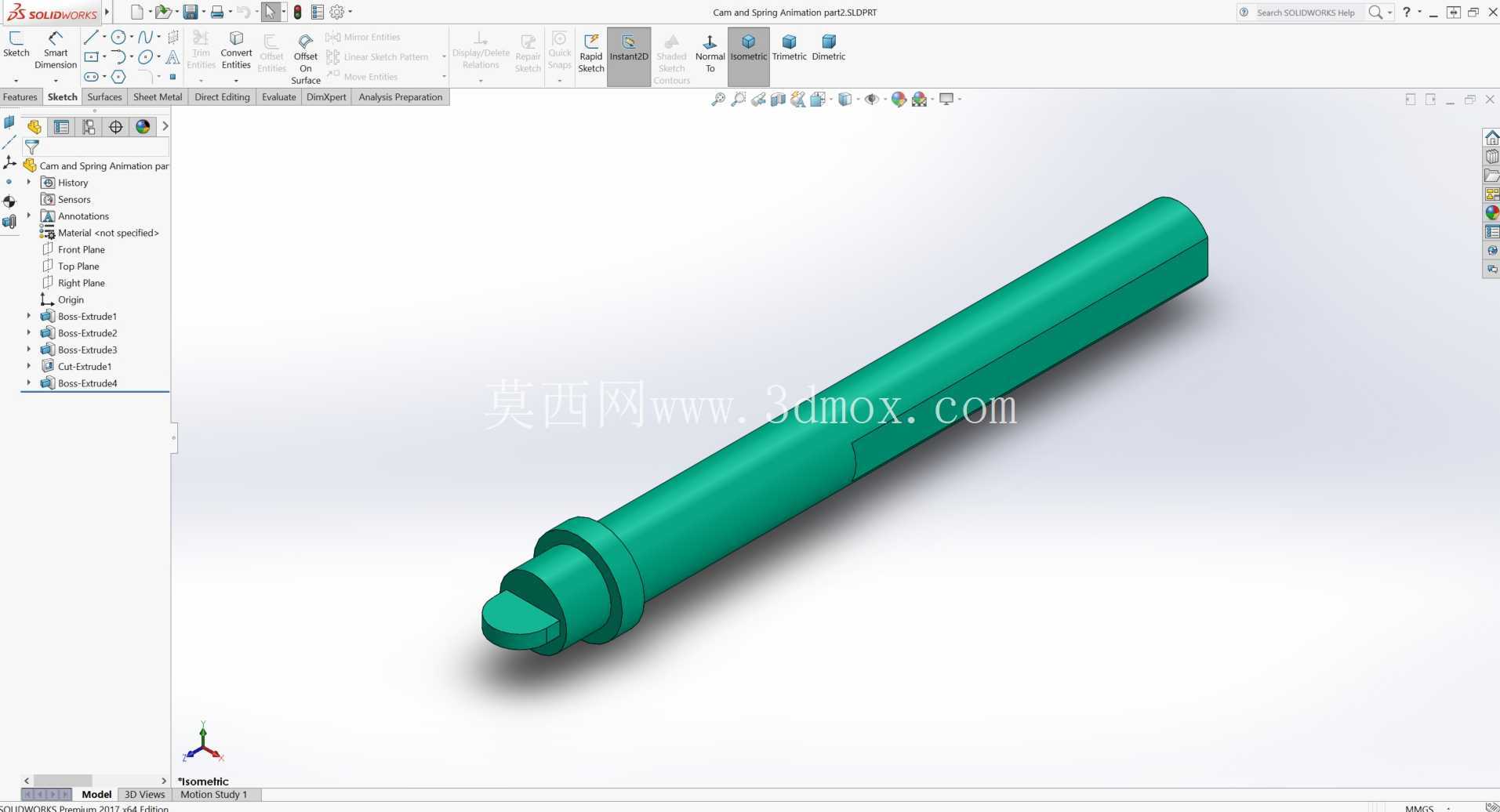

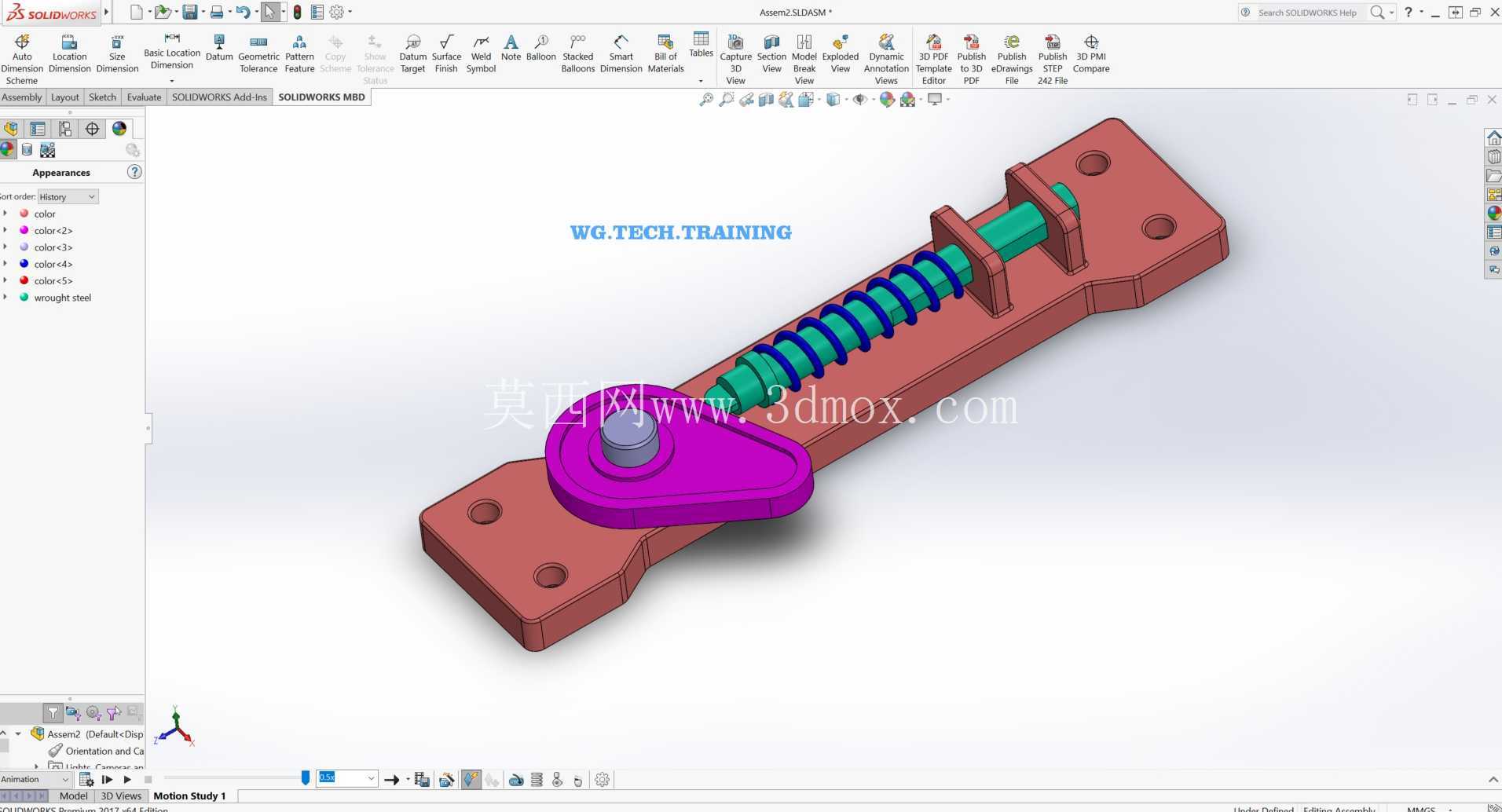

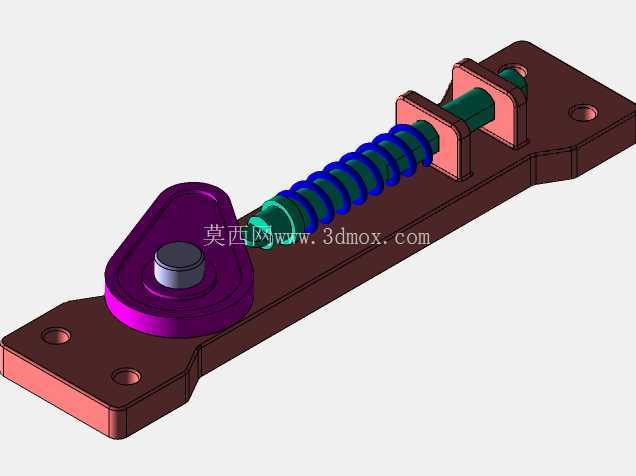

这套凸轮与弹簧组合的机械结构,常被应用在工装夹具快换、小型自动化工位定位、检测设备载具锁紧这类需要频繁切换锁紧与释放状态的场景里,不少需要手动快速锁紧的工装治具上,都能看到这类结构的衍生设计。从实际使用逻辑来看,这套结构的核心功能是通过凸轮的偏心转动,配合弹簧的复位推力,实现滑动压块的直线往复动作,完成对目标工件的压紧锁定与松脱释放,不需要额外的气源或电源驱动,纯机械结构就能稳定完成动作,在没有动力源的手动工位、需要防爆防呆的作业场景里适配性很强。

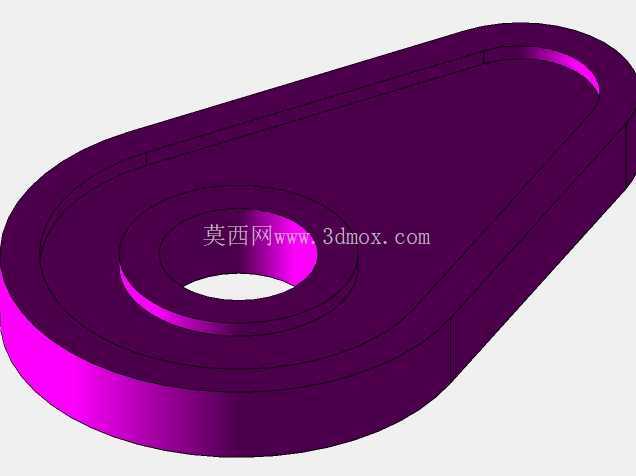

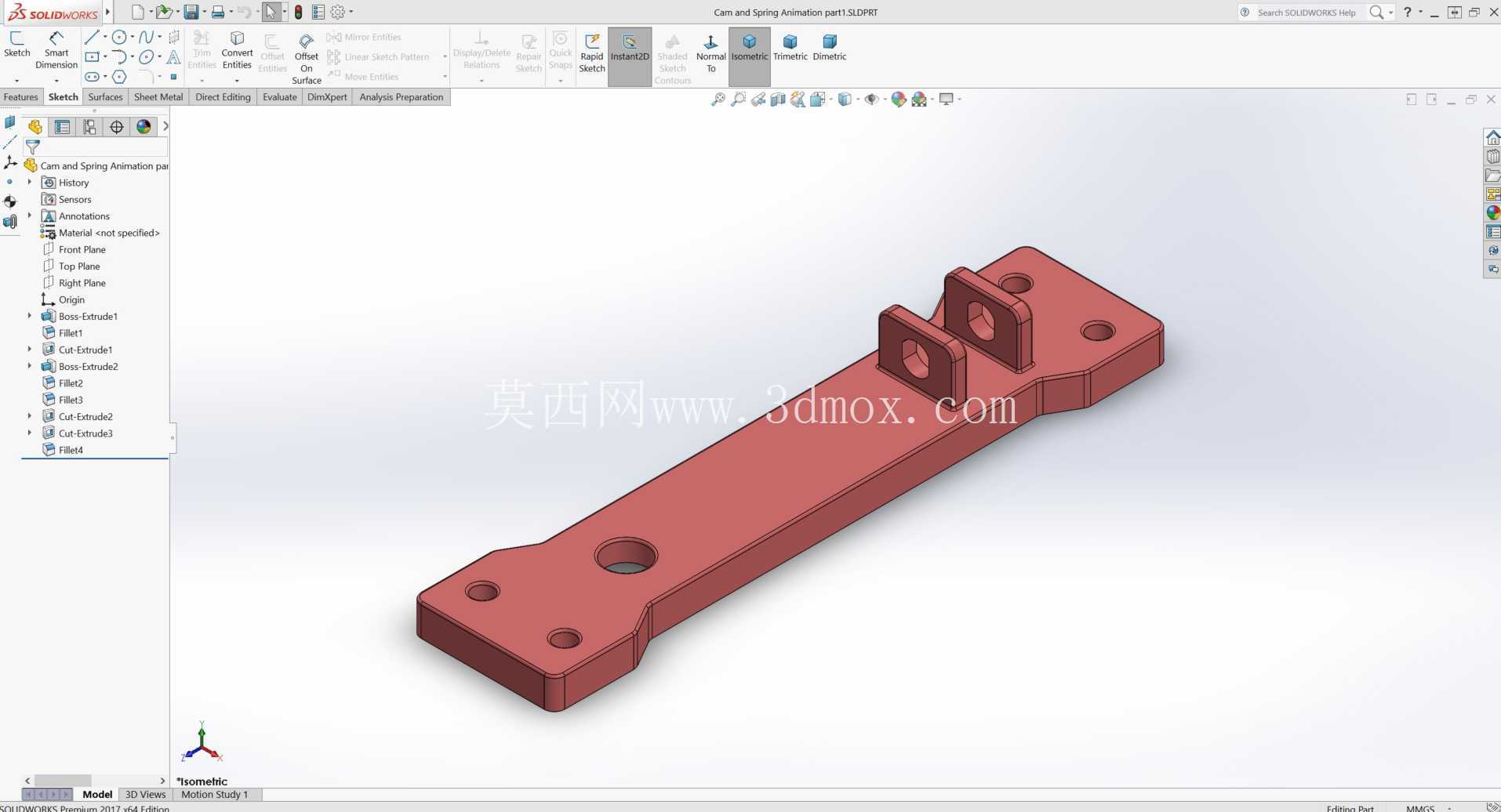

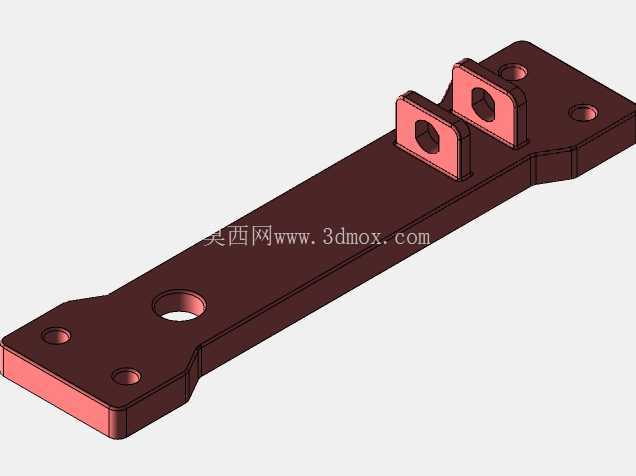

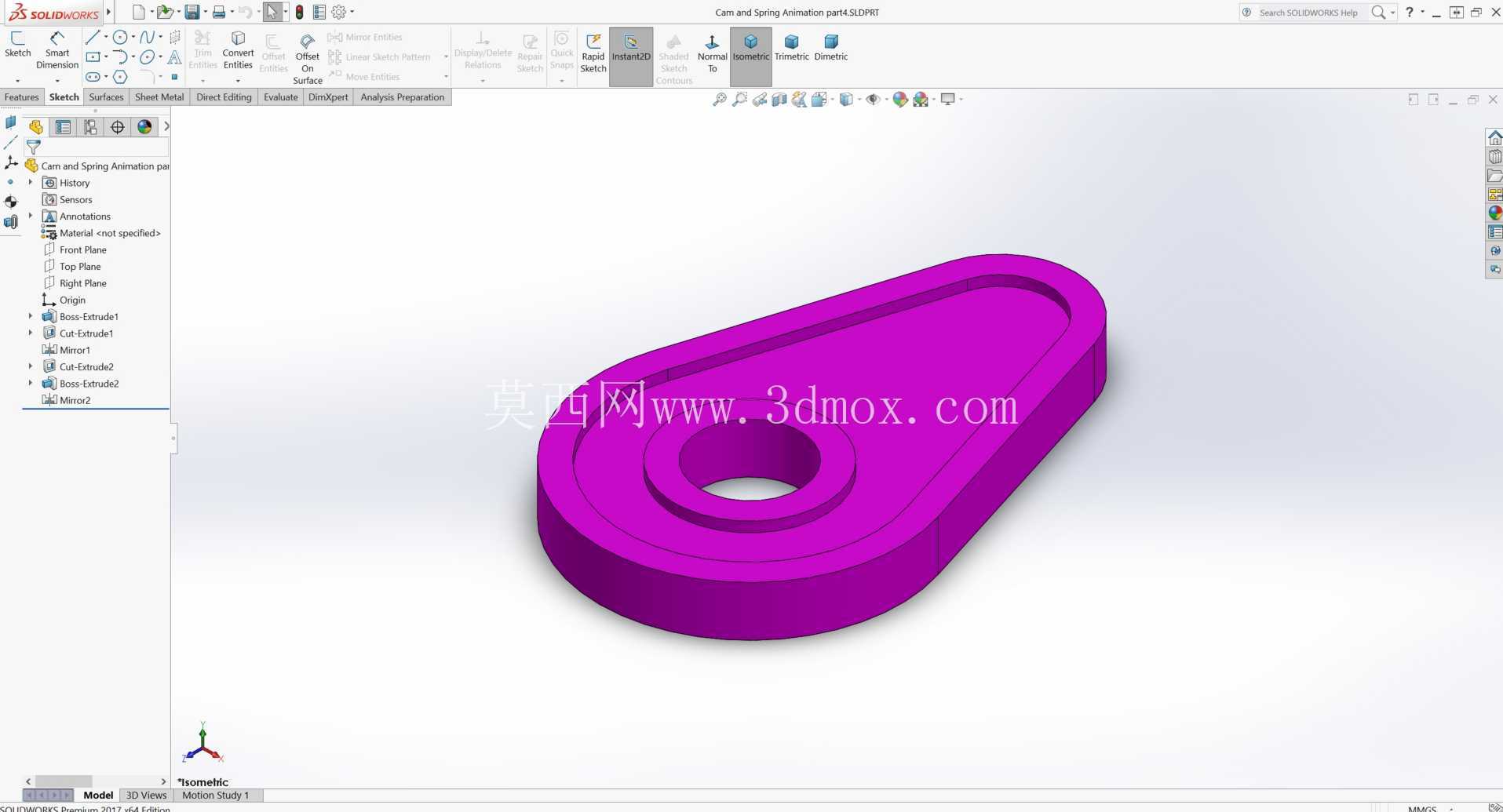

设计这套结构的时候,首先要考虑的是凸轮的偏心距与弹簧预压行程的匹配关系,凸轮的升程不能超过弹簧的极限压缩量,否则会出现弹簧压并失效、凸轮转动卡滞的问题,同时凸轮的自锁角要控制在摩擦角范围内,保证锁紧状态下不会因为工件的反作用力出现凸轮自行回转松脱的情况。底座采用长条形安装板结构,两端预留的沉头安装孔可以直接固定在设备台面或者工装基板上,安装孔的孔距按照常规工装的安装基准设计,不需要额外做转接板就能适配多数通用安装位,整体安装边界的长宽尺寸控制在紧凑型工装的适配范围内,不会占用过多的工位空间。

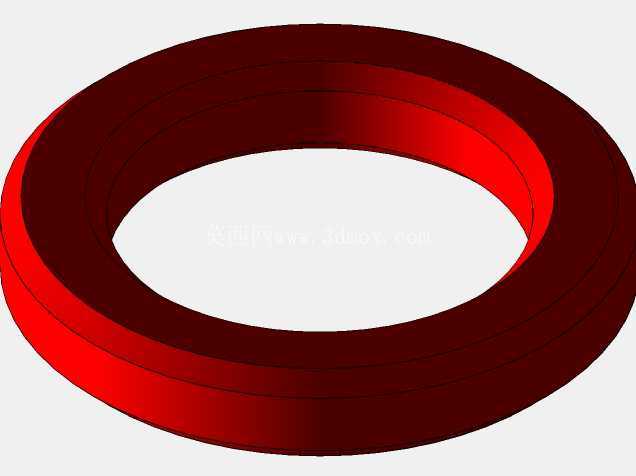

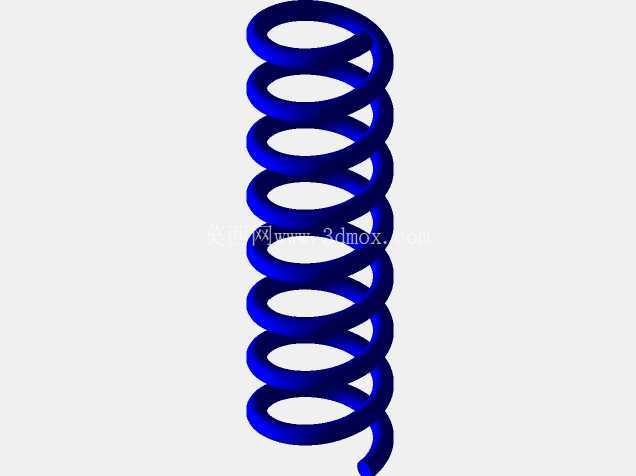

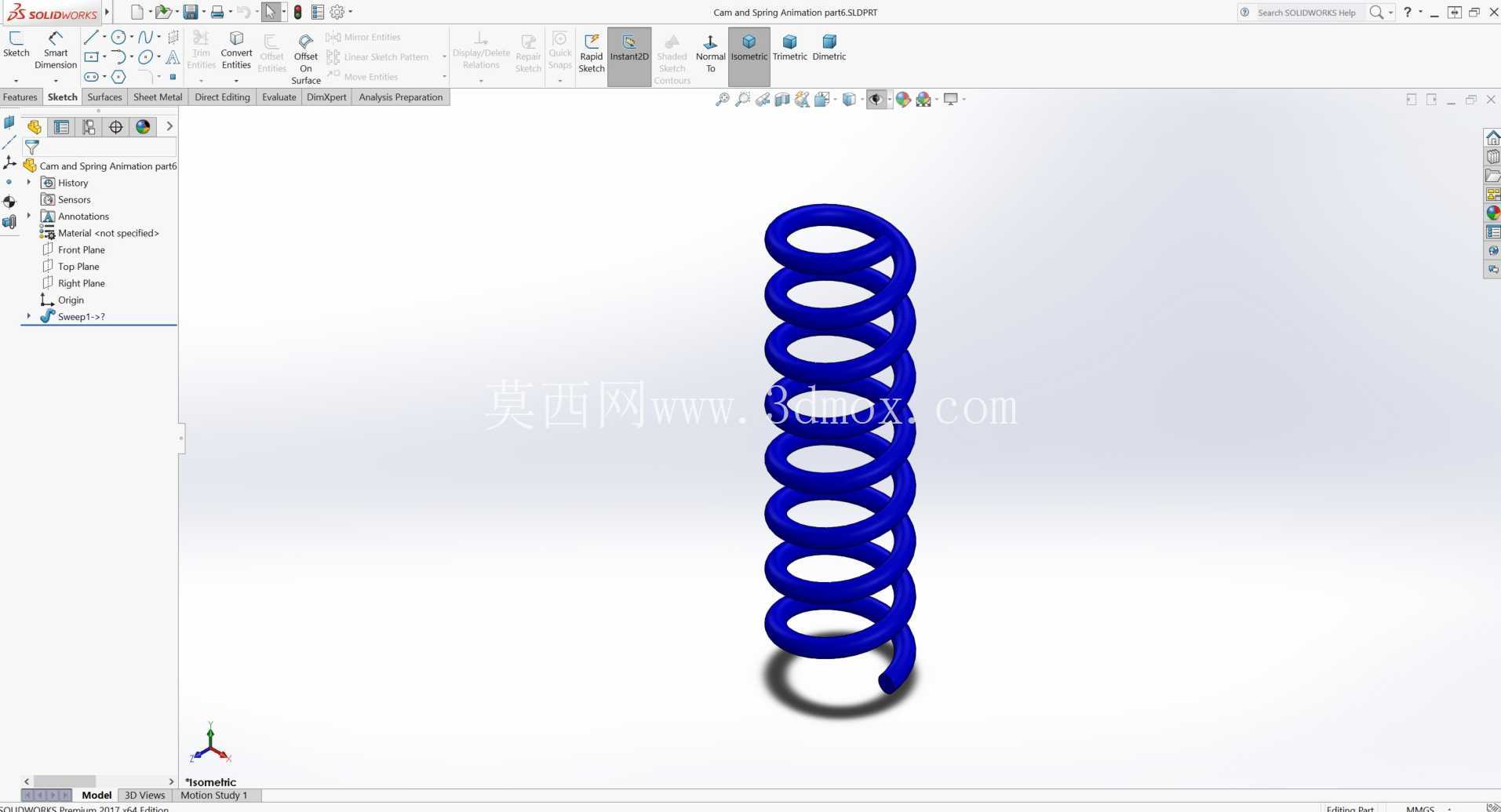

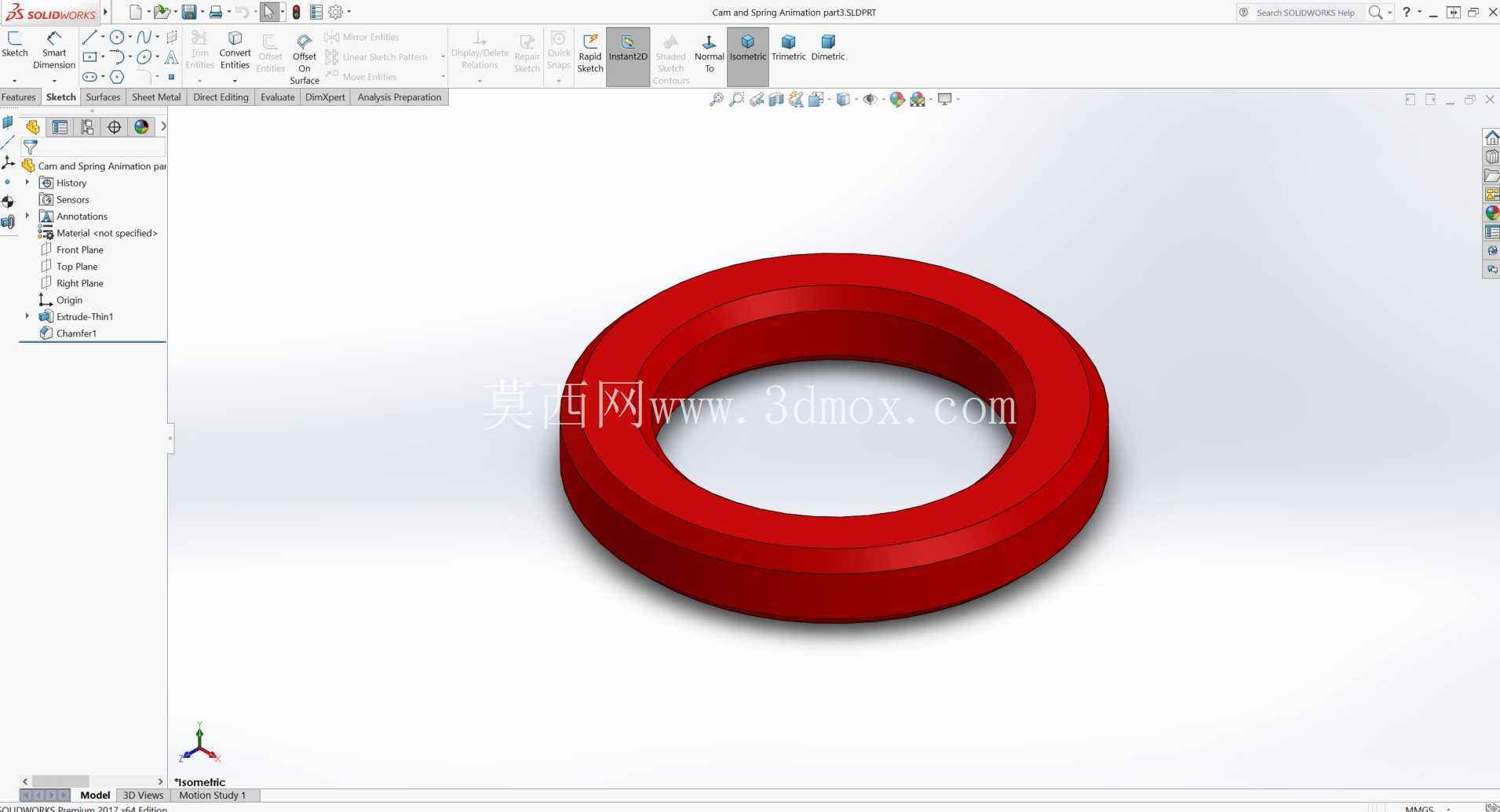

滑动压块与底座之间采用导向槽配合,压块的滑动面做了减摩设计,减少长期往复动作带来的磨损,弹簧套在导向杆上,两端分别抵接滑动压块和底座的限位端面,弹簧的刚度选型要兼顾锁紧力和操作手感,刚度过大的话转动凸轮需要的操作力太大,操作人员长时间使用容易疲劳,刚度过小则会导致锁紧力不足,工件装夹后容易出现窜动。凸轮的操作端做了圆弧过渡的手柄造型,转动时的施力点符合人手操作的发力习惯,转动到锁紧位时会有明显的到位触感,不需要额外做位置标记就能判断是否锁紧到位。

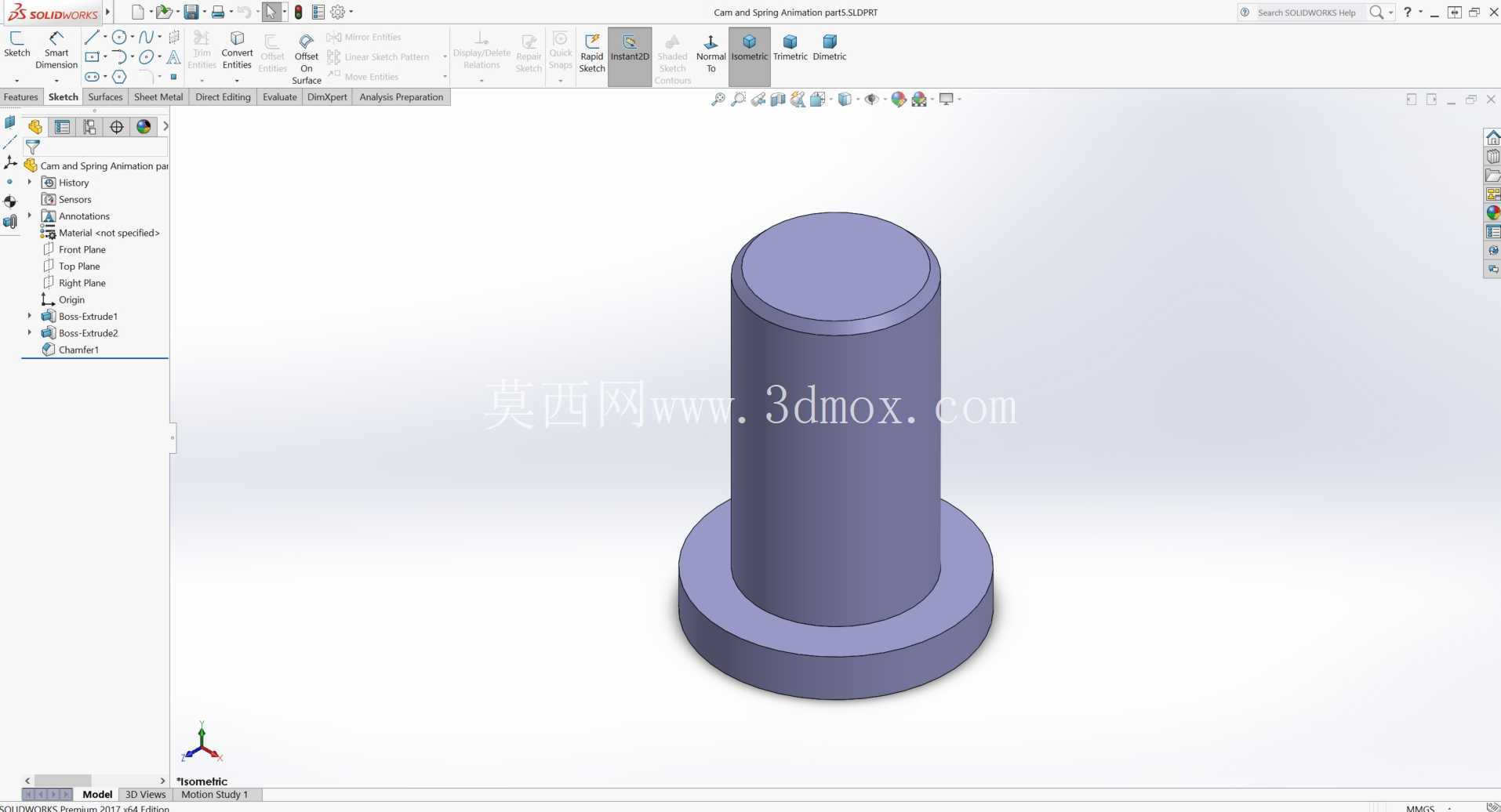

从结构细节来看,凸轮与转轴之间采用小间隙配合,转轴固定在底座上,凸轮绕转轴转动时,凸轮轮廓面始终与滑动压块的端面贴合,不会出现脱开的情况,弹簧在整个动作过程中始终保持受压状态,既给滑动压块提供始终贴紧凸轮轮廓的推力,也在释放状态下让滑动压块自动回退到初始位置,不需要手动拉开压块就能取放工件。这类结构的维护成本很低,只需要定期在凸轮轮廓面和滑动导向面涂抹少量润滑脂,就能保证长期动作顺畅,弹簧作为易损件也能快速更换,不需要拆解整个结构。
在实际产线应用里,这类结构常被用来做小型工件的钻孔工装定位、焊接工装的快速压紧、装配工位的零件临时固定,相比螺纹锁紧的结构,操作效率能提升数倍,相比气动压紧的结构,不需要布置气管和控制阀,成本更低,也不会出现气源压力波动导致锁紧力不稳定的问题。设计建模的时候,要重点验证凸轮转动全行程中滑动压块的位移量是否满足工件的装夹空间要求,同时要做干涉检查,确保凸轮转动过程中不会和底座、弹簧、导向杆出现碰撞,弹簧在全压缩状态下的并圈长度要小于压块的最大行程,避免弹簧被压坏。安装时要保证底座的安装面平面度符合要求,否则会导致滑动压块出现卡滞,动作不顺畅,导向杆的安装要和滑动方向保持同轴,避免弹簧出现偏磨,影响使用寿命。
