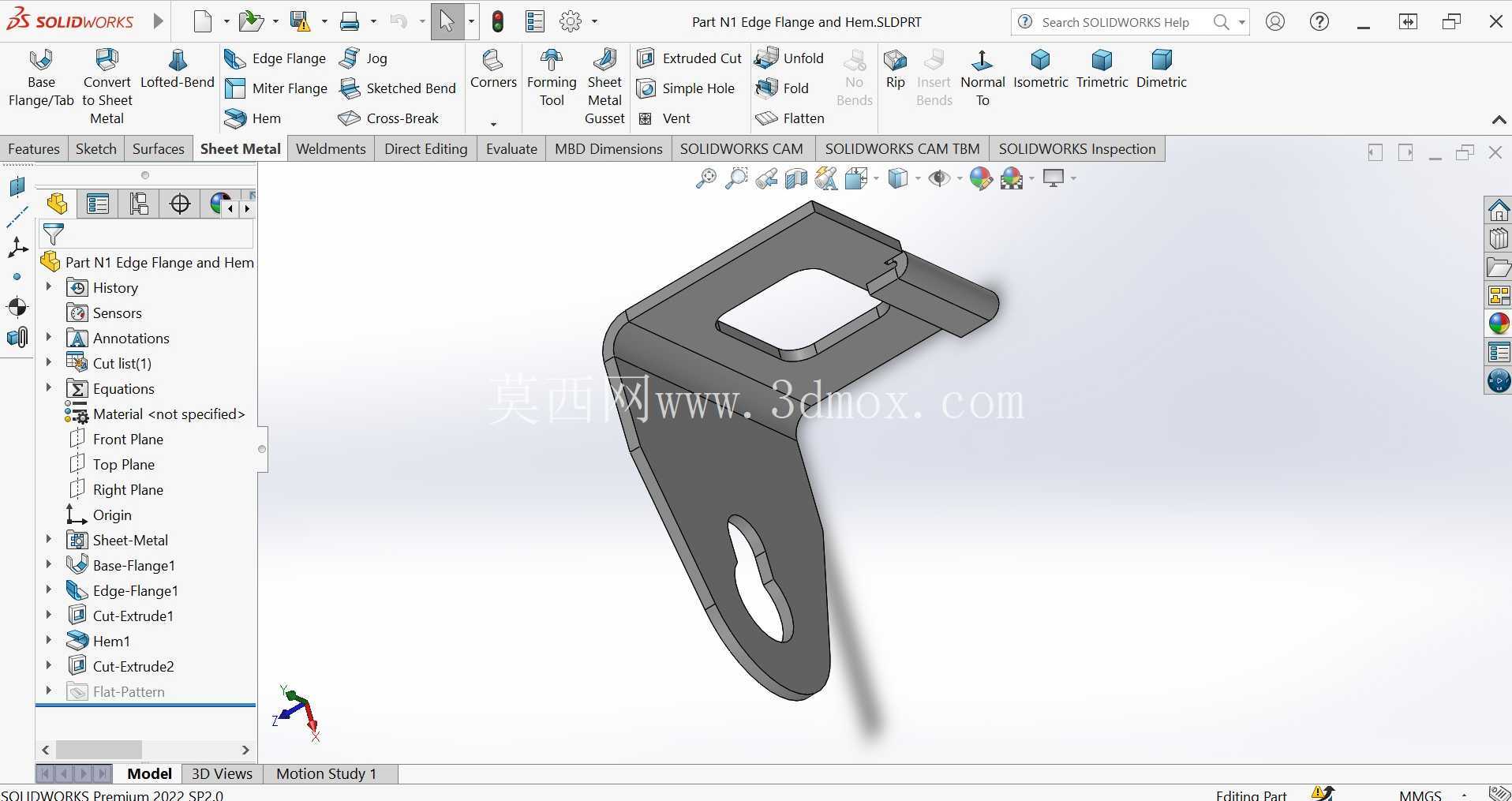

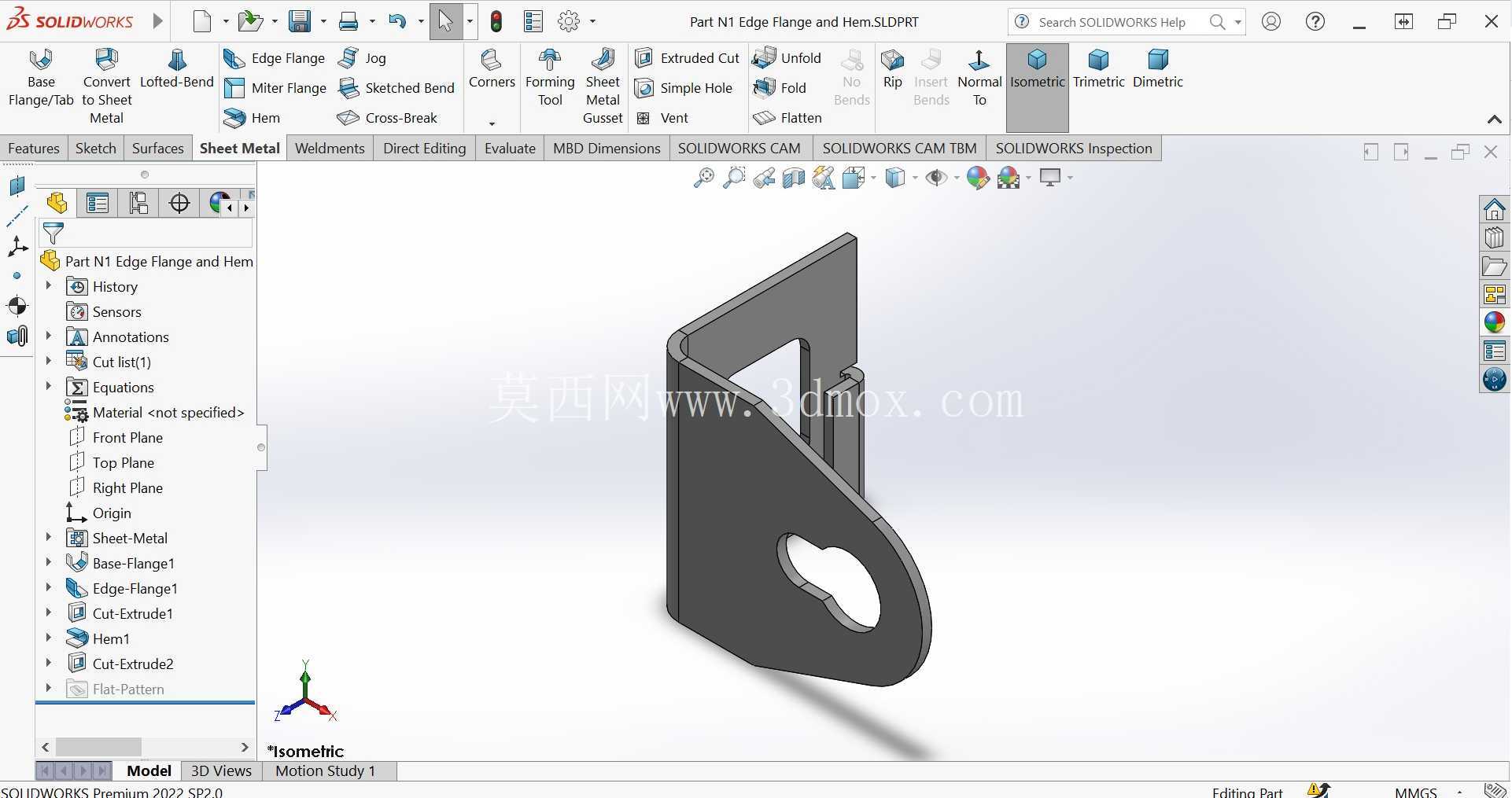

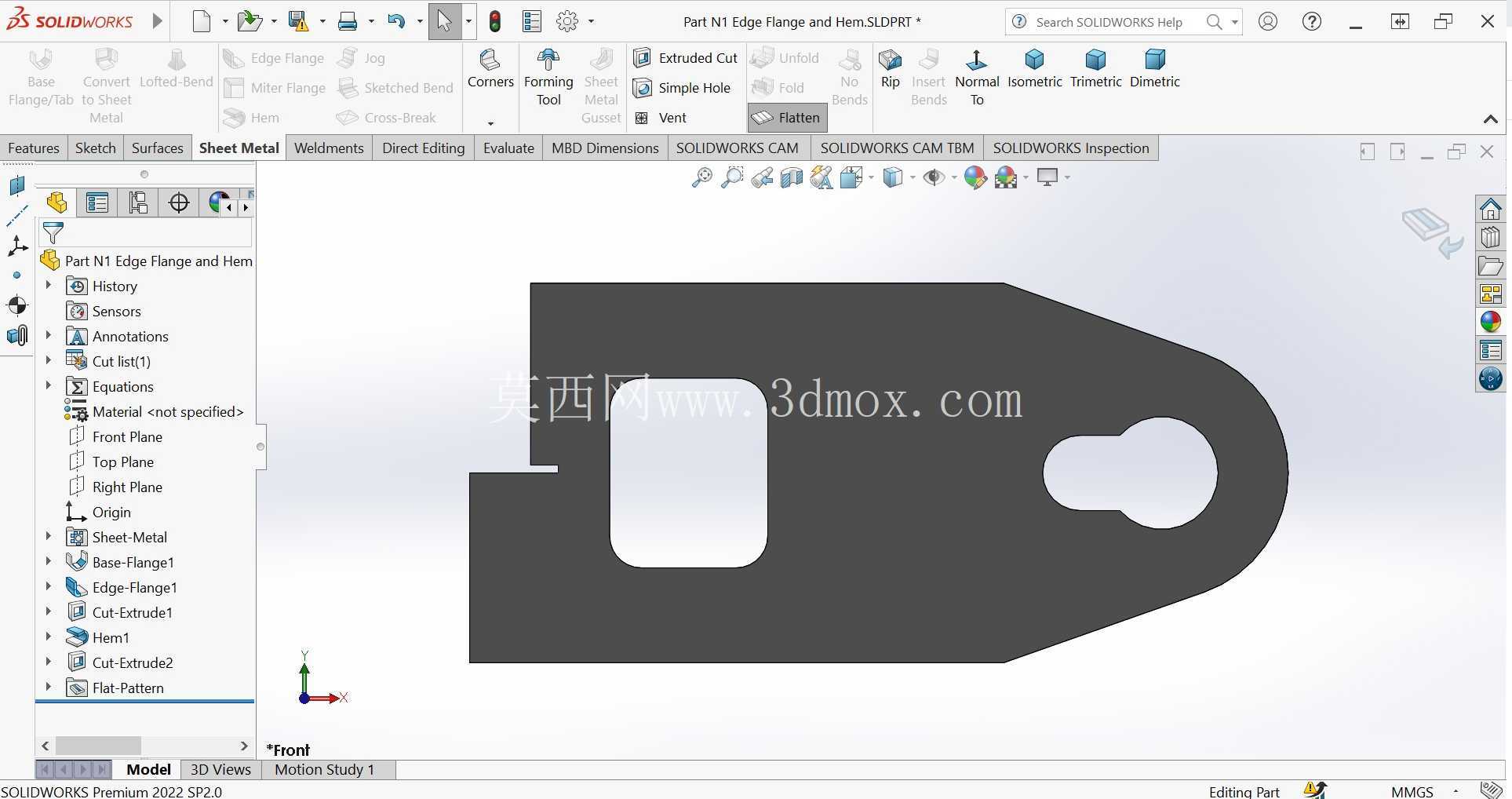

主体支撑段采用带弧形过渡的长片结构,下端开设的葫芦形安装孔是典型的快装结构设计,安装时可以先将固定螺钉拧入基座预留孔位,留出2-3mm的间隙后将支架大孔端套入螺钉,再向下滑移卡入小孔段即可完成预固定,后续再拧紧螺钉完成锁死,相比传统的圆孔对位安装,能大幅降低狭小空间内的装配对位难度,也能抵消一部分基座加工时的孔位公差,避免出现孔位错位无法安装的问题。上端的凸缘与折边结构是整个零件的核心功能区,向外翻折的凸缘形成了水平的承载面,面上开设的方形镂空一方面是为了给挂载件的定位凸台留出避让空间,另一方面也能减少钣金件的整体重量,同时折边位置做了小半径的圆角过渡,避免冲压过程中出现材料撕裂的问题,也能消除安装时的锐边割手风险。这类带边缘凸缘与折边结构的钣金支架,多应用在小型机电设备内部的构件连接场景,常见于低压电控柜内部走线固定、小型动力设备的外置附件挂载、民用电器内部的元器件支撑位,核心作用是在有限的安装空间内,通过折边形成的结构刚度,承担挂载件的静载荷与设备运行带来的小幅振动载荷,避免薄钣金件在长期受力下出现形变翘曲。从结构设计逻辑来看,整体采用单块钣金一体冲压成型的思路,没有额外的焊接拼接工序,能有效控制批量生产的加工成本,同时减少拼接位置的应力集中风险。
折边的翻边高度控制在板材厚度的3-4倍区间,这个尺寸区间既能保证折边位置的结构刚度,让承载面在承受垂直方向载荷时不会出现向下弯折的形变,也不会因为翻边过高导致材料在冲压时出现拉伸过度的壁厚减薄问题,保证折边位置的结构强度。从安装边界来看,支架整体的投影轮廓控制在较小的尺寸范围内,安装时仅需要在基座上预留两个对应葫芦孔的安装点位,不需要额外的避让空间,折边形成的承载面与主体支撑面呈90度垂直关系,能保证挂载的元器件与安装基座保持平行,不会出现安装倾斜的问题。
在结构细节处理上,所有的棱角位置都做了小倒角处理,避免应力集中导致的钣金件开裂,主体支撑面的弧形过渡是根据安装位置的基座轮廓做的适配设计,能让支架与安装基座完全贴合,减少安装后的晃动间隙,同时弧形结构相比直片结构能提升整体的抗扭刚度,在承受侧向载荷时不容易出现扭曲变形。这类钣金支架的板材选型一般根据承载需求选择1-2mm厚度的冷轧钢板,表面做镀锌或者喷塑处理,应对常规室内使用场景的防锈需求,不需要额外的表面强化处理就能满足长期使用的强度要求。
在实际装配场景中,这类支架往往会和走线扎带、小型接线端子、传感器模块搭配使用,折边位置的承载面可以直接通过自攻螺钉固定小型元器件,不需要额外加装螺母,因为折边形成的垂直面能提供足够的螺纹啮合长度,保证螺钉连接的可靠性。设计过程中需要重点控制折边位置的回弹量,冲压模具设计时要根据板材的屈服强度预留对应的回弹补偿角度,保证折边完成后承载面与主体的垂直度误差控制在允许范围内,避免出现安装后元器件倾斜的问题。同时葫芦孔的大小孔直径差要控制在合理范围,既要保证安装时能顺利套入螺钉头,也要保证卡入小孔后支架不会出现过大的窜动间隙,减少设备运行时支架振动产生的异响。
