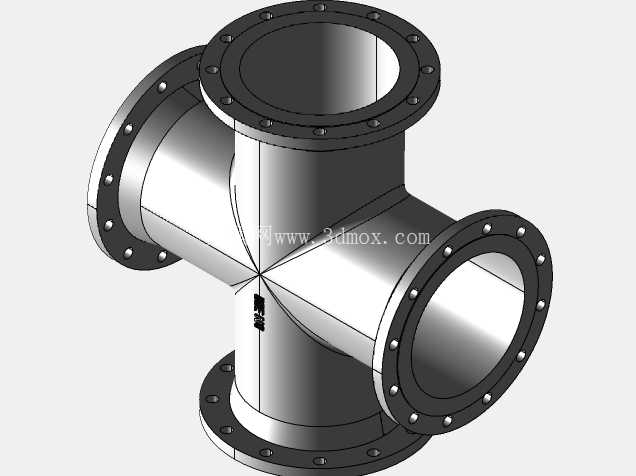

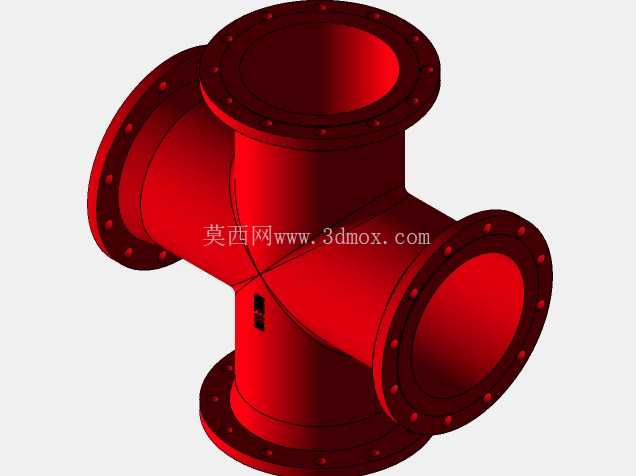

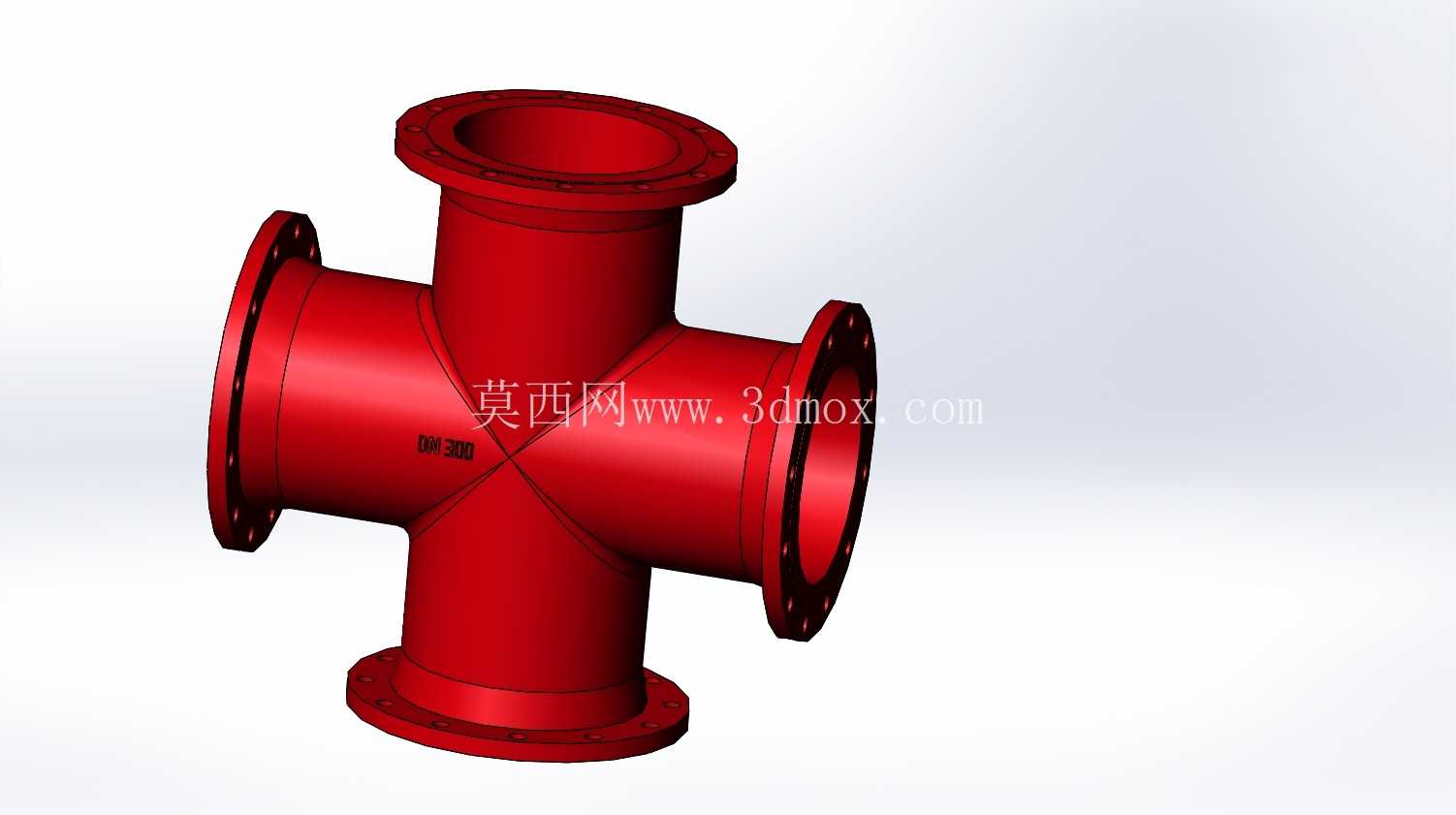

DN300等径法兰十字四通管路接头

　　在市政给排水主管网、工业循环水系统、化工介质输送管线、消防主管道布设等场景中，十字型法兰四通是实现管路多向分流、合流的核心连接部件，这款DN300规格的法兰十字接头，针对大口径管路的高压输送需求做了针对性结构优化，可适配公称通径300mm的同规格法兰管道，四个接口端采用统一标准的法兰连接结构，安装时可通过螺栓与相邻管道、阀门、泵组的法兰端实现刚性密封连接，无需额外加工转接结构，能大幅降低现场管路布设的施工难度。

　　从结构设计逻辑来看，这款接头采用等径十字正交布局，四个接口的中心轴线处于同一平面且两两垂直相交，内部流道做了圆弧过渡处理，避免直角转折造成的介质流阻骤升，减少输送过程中的压力损失，同时也能避免介质中固体杂质在转角处淤积造成的管路堵塞。接头主体采用等壁厚设计，结合法兰端的加厚补强结构，可承受大口径管路输送时的内部介质压力与外部管路载荷，法兰端的密封面采用突面结构，适配常规的非金属垫片或金属缠绕垫片，能满足多数常规工况下的密封要求，法兰盘上的螺栓孔采用均匀圆周排布，孔位精度符合管路安装的公差要求，现场安装时无需额外扩孔调整即可实现对位。

　　在实际工程应用中，这类大口径法兰十字接头常被用于管路系统的节点分流位置，比如循环水系统中从主管道向多个分支设备输送冷却水，或是给排水管网中实现多方向的管路汇通，相比焊接式四通，法兰连接的结构可在后期管路维护时快速拆卸，无需切割管路即可完成局部部件更换，大幅降低运维成本。设计过程中需要重点关注十字相交位置的应力集中问题，该位置是整个接头的受力薄弱点，在内压作用下会产生比直管段更高的局部应力，因此在建模时对相交处做了圆角过渡与壁厚补强处理，避免长期承压过程中出现开裂泄漏。从安装边界来看，四个法兰端的连接尺寸匹配DN300标准法兰的安装参数，安装时需要保证相邻对接法兰的端面平行度与同轴度，避免螺栓预紧时出现偏载造成密封失效，接头整体的轴向与径向尺寸符合常规管路布设的空间要求，可直接替换同规格的现有四通部件，无需调整周边管路的布设位置。在流体输送场景中，这类四通接头的内部流道粗糙度也会影响输送效率，设计时保证流道内壁光滑无凸起，减少介质流动时的紊流产生，降低输送过程中的能耗。

　　对于有防腐要求的应用场景，这类接头可根据输送介质的特性匹配对应的表面处理工艺，比如给排水场景中做内外防腐涂层，化工场景中采用耐腐蚀材质制作，而这款模型的结构设计预留了足够的壁厚余量，可适配不同材质的加工工艺要求，不管是铸造成型还是焊接成型都能保证结构强度达标。在管路系统的应力计算中，这类十字接头还需要考虑管路热胀冷缩产生的附加载荷，因此结构设计时的强度冗余可抵消部分管路变形带来的附加应力，提升整个管路系统的运行可靠性。
