军绿色拼接式金属钣金防护箱体结构设计

　　这类钣金防护箱体多应用在户外通讯基站、工业现场控制单元、小型嵌入式电气模组的承载场景中，核心作用是为内部敏感的电子元器件、线路板、接线端子提供物理防护，同时兼顾电磁屏蔽与安装固定的需求。从结构设计逻辑来看，整体采用方正立方体构型，最大化利用内部安装空间，六个面通过钣金折弯扣合拼接，减少额外焊接工序带来的变形问题，折边处预留的咬合结构能在组装时快速定位，配合拉铆或点焊即可完成壳体成型，生产效率远高于全焊接结构。

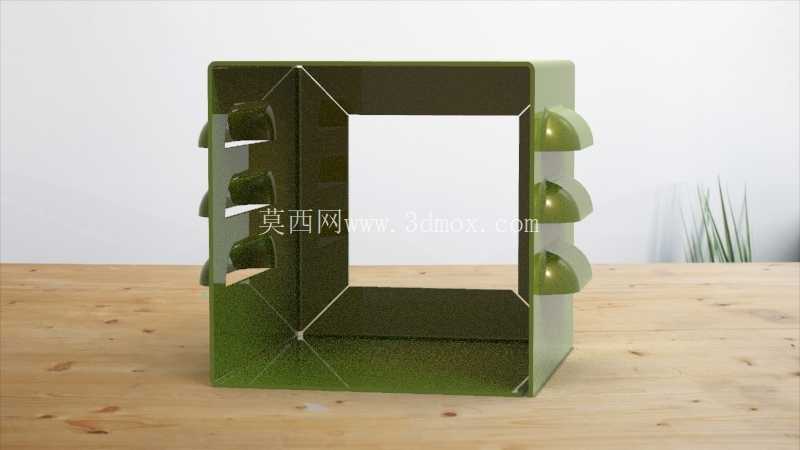

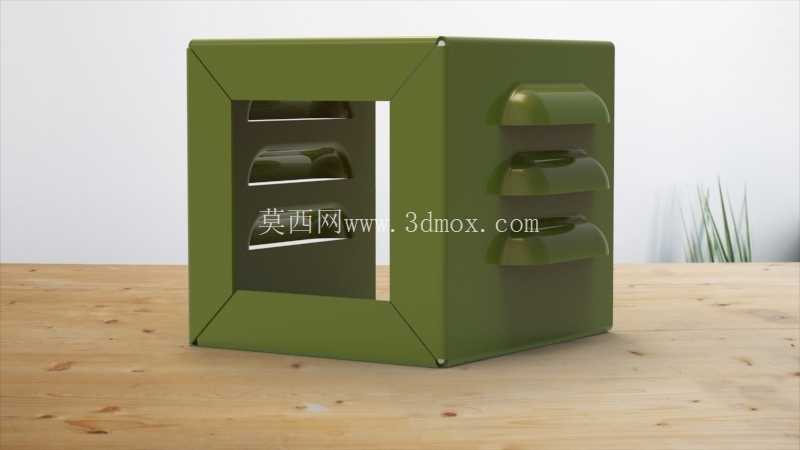

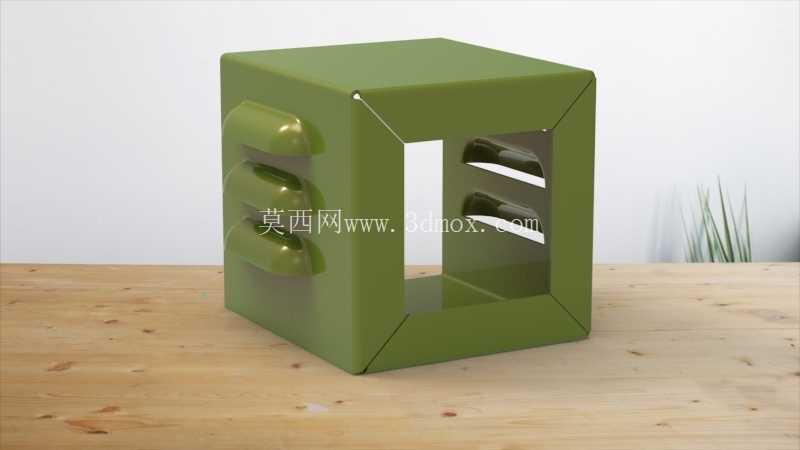

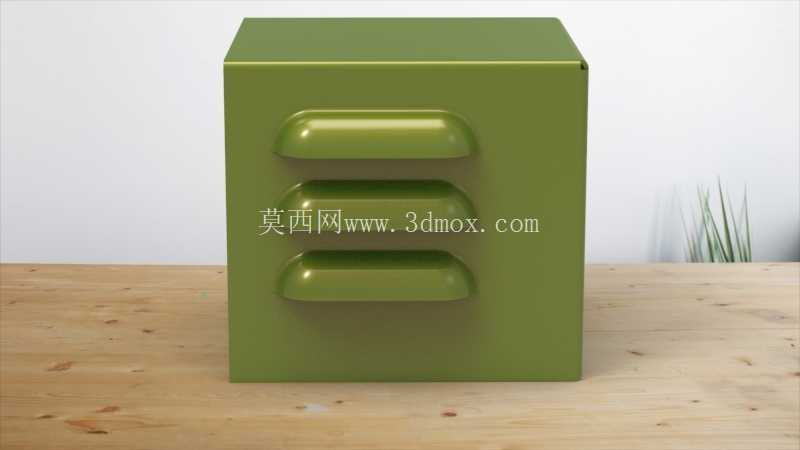

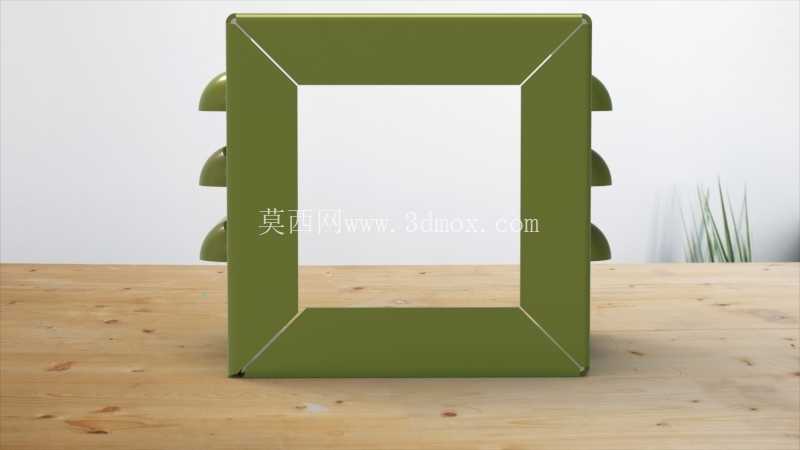

　　侧面预留的三组凸起加强筋，并非单纯的装饰结构，一方面是提升薄板钣金的整体刚性，避免1.2-1.5mm厚度的冷轧钢板在受到侧向挤压时出现凹陷变形，另一方面加强筋形成的凹凸结构也能在多箱体并排安装时预留出微小的散热间隙，防止密闭堆叠导致内部热量积聚。正面开设的方形开口是为了适配内嵌式操作面板、观察窗或者外接接口模组，开口边缘做了向内的翻边处理，既可以消除钣金裁切后的锐边毛刺，避免安装维护时划伤操作人员，也能提升开口处的结构强度，防止长期使用后开口边缘出现形变翘曲，开口内部预留的两道横向安装条，是用来固定内部的模组安装板，安装条上预冲的标准孔位可以适配不同尺寸的电气元件固定需求，不用二次打孔加工。

　　设计时需要重点把控安装边界尺寸，整体外廓的长宽高偏差需要控制在±0.5mm以内，保证和外部配套的安装支架、防护外罩能够精准适配，底部预留的四个安装固定位，采用沉孔设计，安装后螺丝头不会突出箱体底面，保证箱体放置平稳不会出现晃动。板材选用上一般采用冷轧钢板表面做军绿色喷塑处理，喷塑层厚度控制在60-80μm，既可以提升户外使用时的防腐蚀、防锈能力，军绿色的哑光涂层也能减少光线反射，适配工业现场、户外基站的使用环境，同时喷塑层本身具备一定的绝缘性能，能避免壳体意外带电时的安全隐患。箱体的拼接缝隙控制在0.2mm以内，既可以满足日常的防尘防水溅需求，也能保证电磁屏蔽的连续性，避免内部电子信号外泄或者外部电磁干扰影响内部元件正常工作。

　　在实际选型应用中，这类箱体可以根据内部安装元件的尺寸调整内部安装条的位置，侧面的加强筋结构也可以根据安装需求拓展为外接走线槽的固定位，不需要额外在箱体侧面打孔破坏整体防护性能。不同于铸铝外壳的高成本与注塑外壳的低强度，这类钣金拼接箱体在成本、强度、加工灵活性上做到了较好的平衡，小批量生产时不需要开模，通过激光切割、数控折弯即可快速成型，适合非标通讯设备、小型工业控制装置的定制化外壳需求。设计过程中需要注意折弯工序的工艺避让，所有折边的内R角匹配板材厚度设置，避免折弯时出现板材开裂或者回弹超差的问题，开口处的翻边高度统一设置为8mm，既保证结构强度，也不会过多占用内部的有效安装空间。内部的安装条采用浮动式固定设计，可以根据内部元件的走线需求调整前后位置，方便后期维护时的线路梳理与元件更换，箱体的合页或者快拆结构可以根据使用需求设置在未开设开口的侧面，满足不同场景的开门方向需求。
