可调节角度淋浴花洒底座支撑结构

这套结构主要应用于民用卫浴场景的淋浴系统中，作为手持花洒与墙面供水端的中间连接承载部件，替代传统固定高度、固定角度的花洒支座，解决淋浴过程中不同身高使用者、不同淋浴姿态下的出水角度适配问题，同时承担花洒输水、承重、角度锁止的多重功能。从实际使用场景来看，该部件安装于淋浴区冷热水混水阀的出水端上方，无需额外在墙面打孔固定支座，直接串接在供水通路中即可完成安装，适配多数家庭现有淋浴管路的改造需求，也可直接配套新款淋浴套装出厂预装。

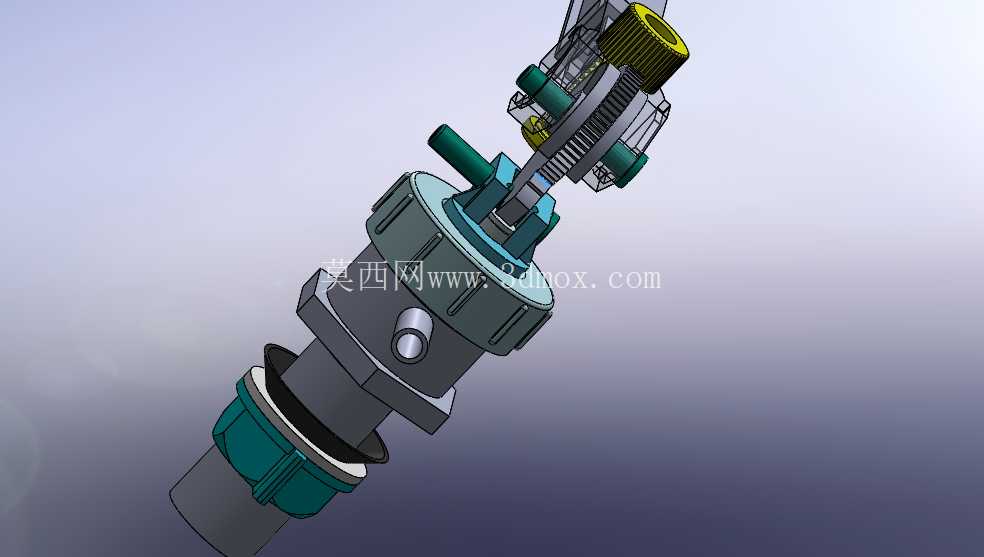

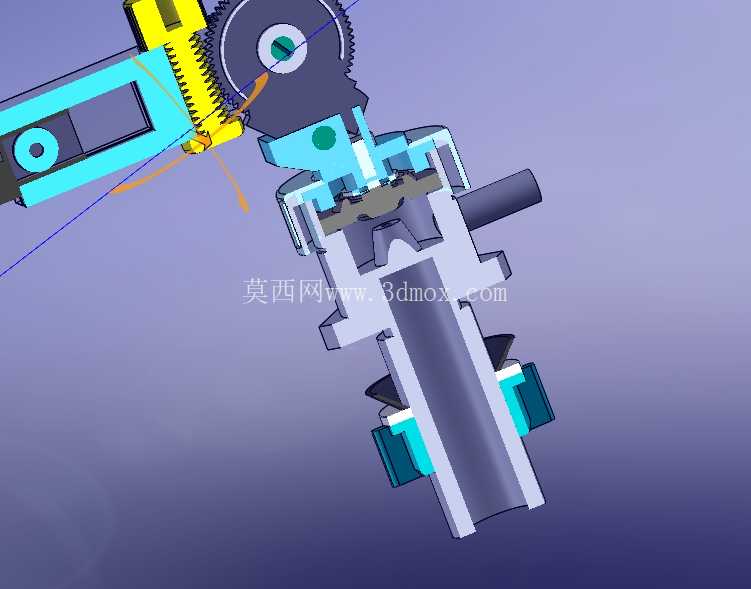

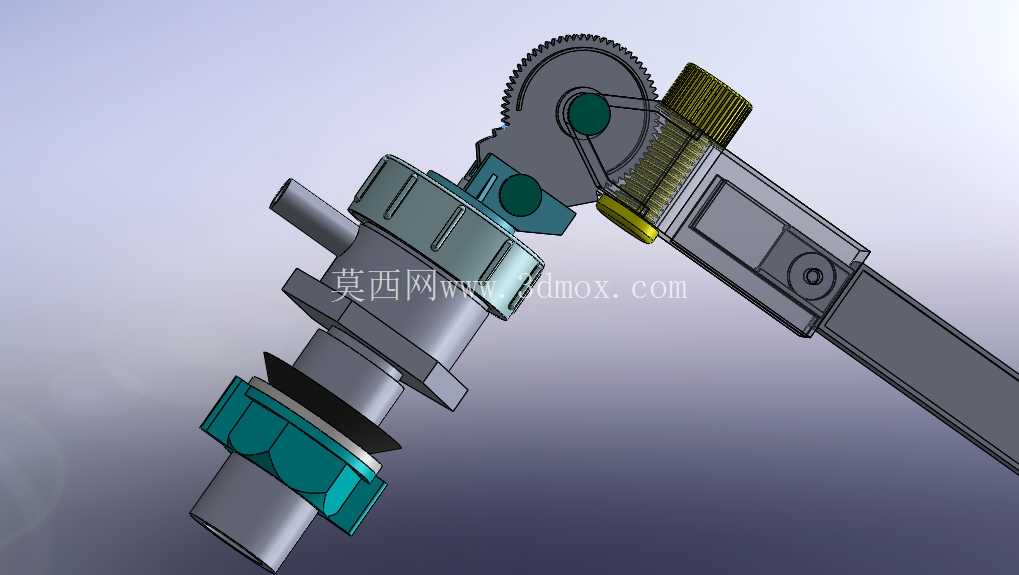

结构设计上，整体采用长悬臂式布局，悬臂内部为中空输水通道，一端连接球形万向出水端用于安装手持花洒喷头，另一端通过铰接调节机构与下部的管路连接座相连。铰接位置采用齿盘啮合的锁止结构，调节时扳动解锁拨块即可让啮合齿盘分离，此时悬臂可绕铰接轴在竖直平面内做0到90度的俯仰角度调整，调整到目标角度后松开拨块，弹簧推动齿盘重新啮合完成锁止，相比传统摩擦式锁紧结构，齿啮合的锁止方式不会因为长期使用出现磨损打滑，承重能力更强，即使悬挂满水状态下的金属花洒也不会出现角度下坠的问题。下部的管路连接座设置了多层密封结构，包含两道O型密封圈与六角锁紧螺母，适配家装领域通用的4分外螺纹供水接头，安装时将连接座套入供水端外螺纹，拧紧锁紧螺母即可挤压密封圈实现径向密封，无需额外缠绕生料带也能保证1.0MPa供水压力下无渗漏，连接座侧面还预留了侧出水接口，可根据使用需求接驳顶喷花洒或者妇洗喷枪，拓展整套淋浴系统的出水功能。

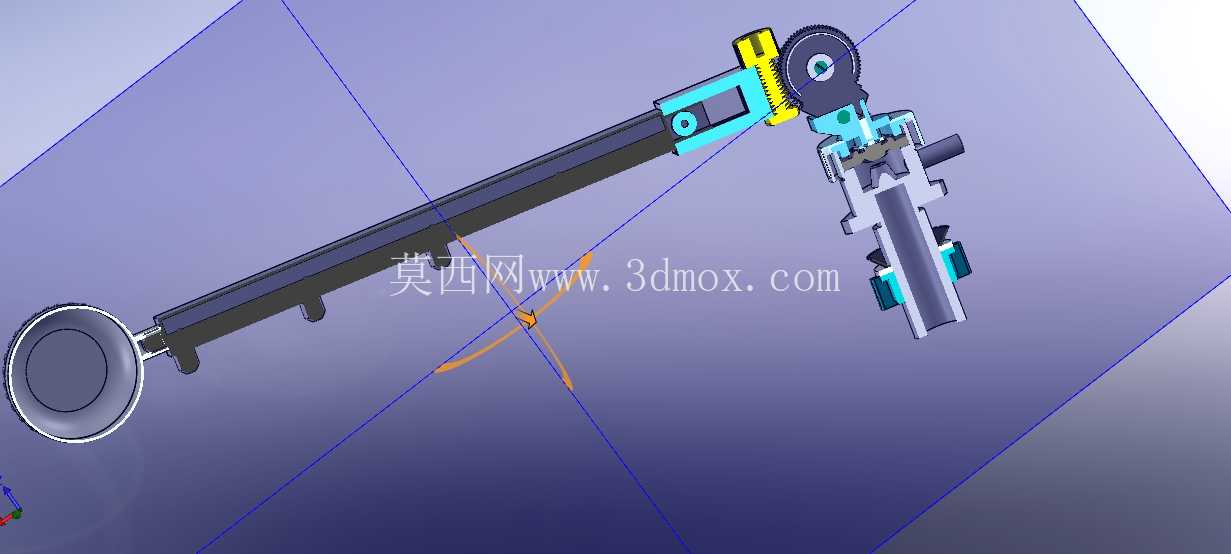

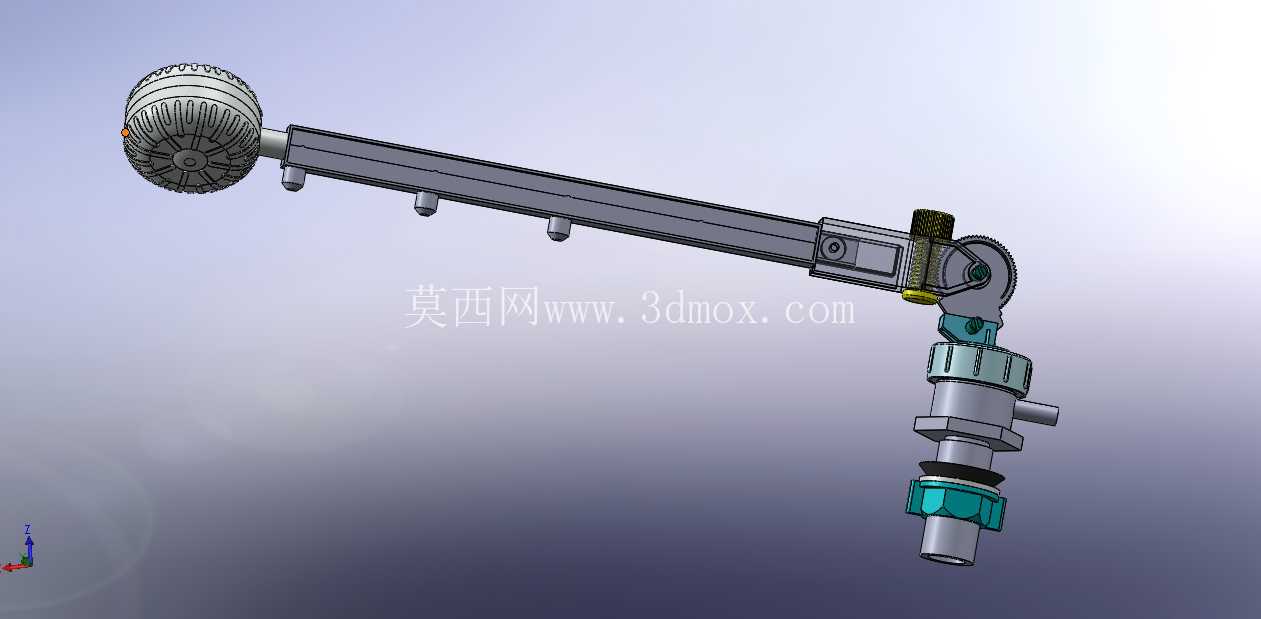

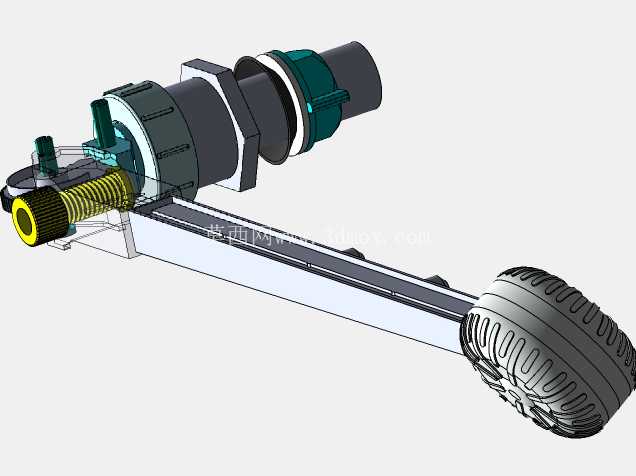

悬臂部分采用等截面的中空矩形结构，相比圆形管结构，矩形截面的抗弯曲形变能力更强，在悬臂伸出长度达到350mm的工况下，末端悬挂1.5kg负载时的最大形变量不超过1mm，不会因为长期承重出现悬臂下垂变形的问题，悬臂下侧等距设置了三个滑动卡扣位，可用于固定花洒输水软管，避免淋浴过程中软管随意垂落缠绕，影响使用体验。末端的球形连接头可实现360度的周向旋转与25度的锥角范围摆动，配合悬臂的俯仰调节，可覆盖淋浴区绝大多数的出水角度需求，无论是站立淋浴时的高位出水、坐姿洗浴时的低位出水，还是清洁浴室墙面地面时的定向出水，都能通过两级调节快速找到合适的出水角度。

安装边界方面，整套部件的总高度在角度折叠至最小状态时为180mm，完全展开至水平状态时悬臂末端距离墙面的最大距离为380mm，铰接部位的旋转中心距离下部连接座下端面的距离为65mm，安装时需要保证供水接头周围50mm范围内无凸起的墙砖、混水阀手柄等干涉部件，避免角度调节过程中出现结构碰撞。所有过流部件的内壁均做了光滑圆弧过渡处理，没有直角节流位置，水流通过时的阻力损失比传统直角弯头连接结构降低30%左右，同等供水压力下的花洒出水流量更大，不会出现因为管路节流导致的出水无力问题。结构的所有活动连接位置均采用非金属耐磨衬套，长期浸水使用也不会出现锈蚀卡滞的问题，调节操作的阻尼力设置在15N左右，单手握持即可完成角度调整，不需要额外使用工具，日常使用维护十分便捷。
