家用红外遥控器曲面结构设计方案

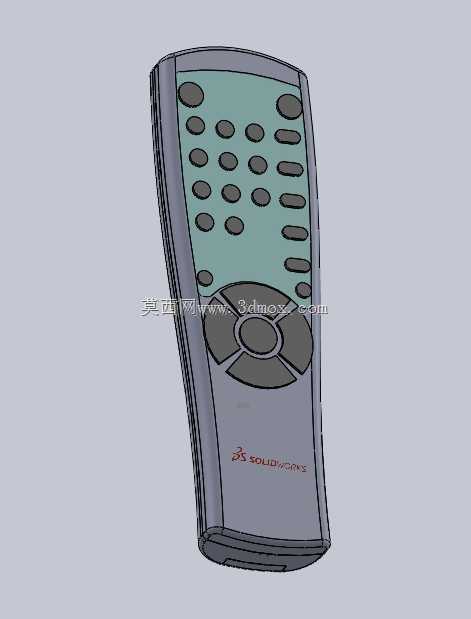

　　这款手持红外遥控终端的结构设计，核心围绕单手握持的人机交互逻辑展开，整体壳体采用符合人体工学的弧面收腰造型，区别于传统直板遥控器的生硬棱角，侧边从顶部按键区到底部电池仓位置做了连续的曲率过渡，握持时掌心与壳体曲面的贴合度更高，长时间操作也不会产生硌手的触感。按键区域做了功能分区排布，上方圆形按键为常用的频道、音量调节快捷键，中部矩阵排布的是数字选台与功能切换按键，下方大尺寸圆形区域为方向导航与确认按键，不同功能区的按键做了微凸高度差设计，用户无需目视即可通过触感区分按键位置，适配暗光环境下的盲操作需求。

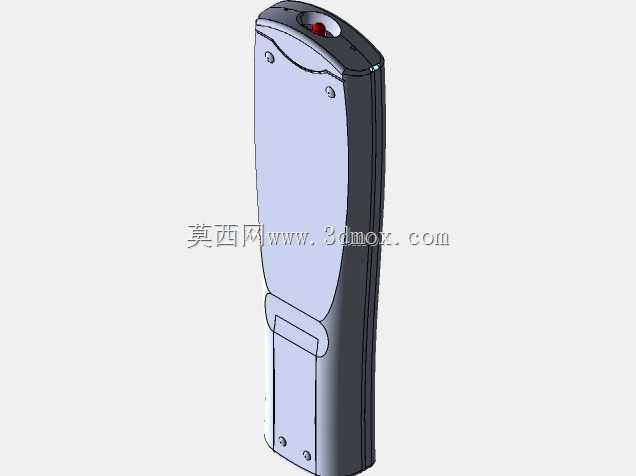

　　从结构装配角度看，壳体采用上下扣合的装配方式，接缝位置沿壳体侧边曲率自然延伸，没有突兀的断差，内部预留了红外发射头、按键导电胶、主控电路板与七号电池仓的安装空间，电池仓位于壳体下半部分，装配后可通过重心调整让手持时的重量分布更均衡，避免头重脚轻的握持感。实际应用场景覆盖家用电视、机顶盒、影音播放器等红外控制类家电，设计时充分考虑了日常使用的跌落防护需求，壳体边角位置做了小圆弧过渡，按键边缘也做了圆角处理，既减少跌落时的应力集中，也能避免日常拿取时的尖锐边角剐蹭。

　　按键的触发行程做了适配性设计，每个按键的按压反馈力度控制在适合手指操作的区间，不会出现过软的误触或者过硬的按压疲劳，导航区的四向按键与中心确认键做了一体化的结构设计，减少零散零件的装配复杂度，同时提升按键区域的整体结构强度。壳体表面的分色区域对应不同的功能分区，既可以在生产时通过双色注塑实现，也可以通过表面丝印完成，不同功能区的色彩区分能帮助用户快速定位常用按键，降低新用户的学习成本。

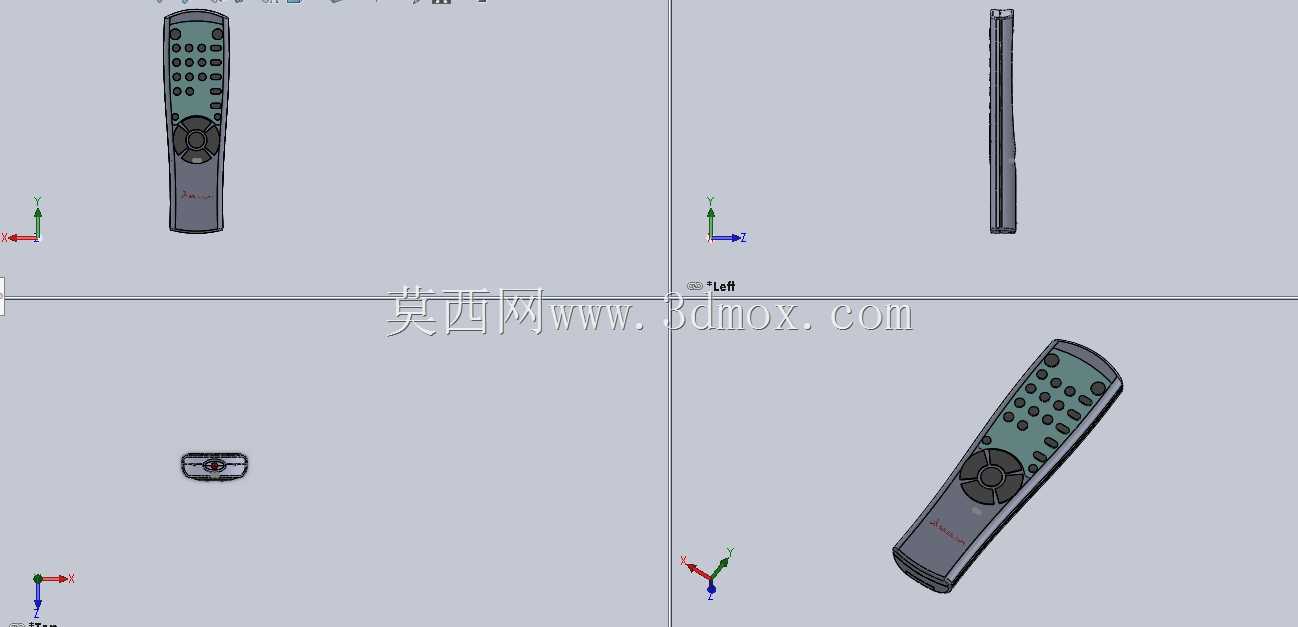

　　从安装边界来看，整体外形长度适配成年人手掌的握持跨度，宽度控制在拇指可覆盖主要按键区域的范围，厚度在容纳电池与电路板的前提下做了最大化的减薄处理，放置在桌面时不会因为厚度过大产生突兀感，侧边的弧面设计也让用户从桌面拿起遥控器时更易施力，不会出现直板薄款遥控器难以从平面拾取的问题。内部电路板的固定柱位置做了均匀排布，避免电路板在壳体内出现晃动，红外发射头的位置位于壳体最顶端，发射角度覆盖常规家用场景的控制范围，无需刻意对准设备即可完成信号传输，按键导电胶的定位柱与壳体上的定位孔一一对应，装配时不会出现按键偏移、卡键的问题，电池仓的弹片位置做了防反接设计，用户装反电池时无法闭合仓盖，从结构层面避免电池反接损坏电路的风险。整体结构没有多余的复杂曲面，所有分型线都沿产品外观的自然棱线分布，既降低注塑生产时的模具加工难度，也能减少后续装配时的对位调整工作量，适合批量量产的工艺要求。
