卡通风格越野玩具小车外观结构设计

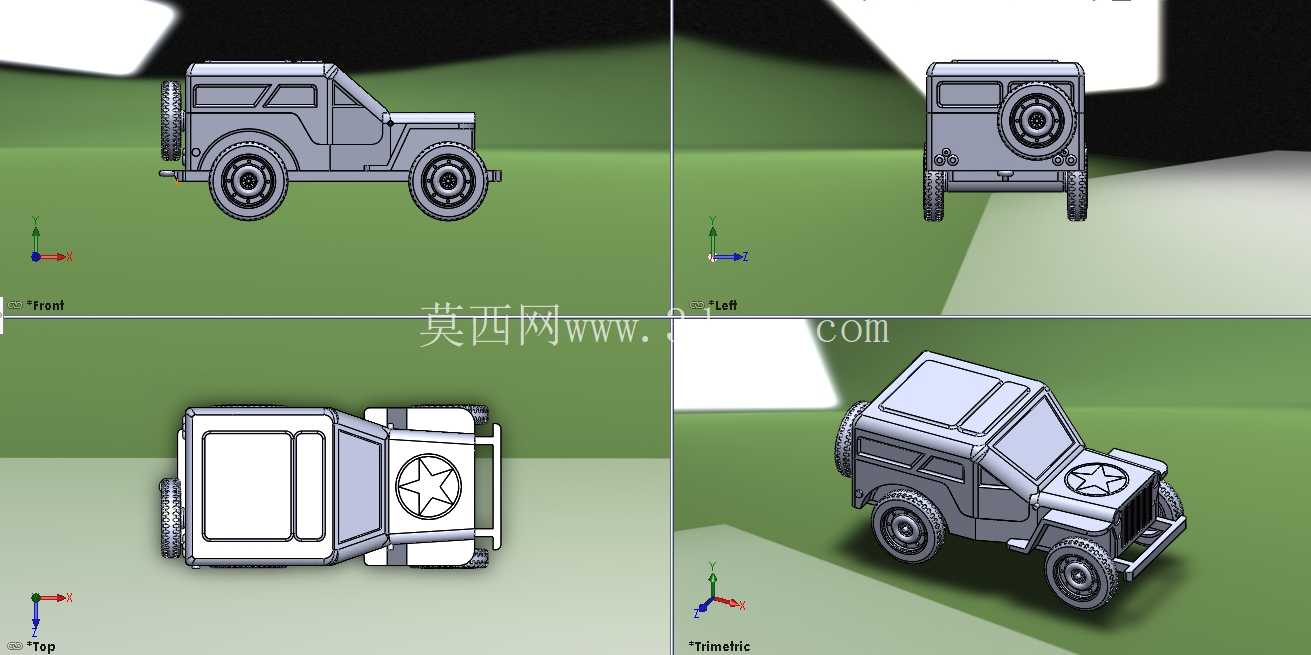

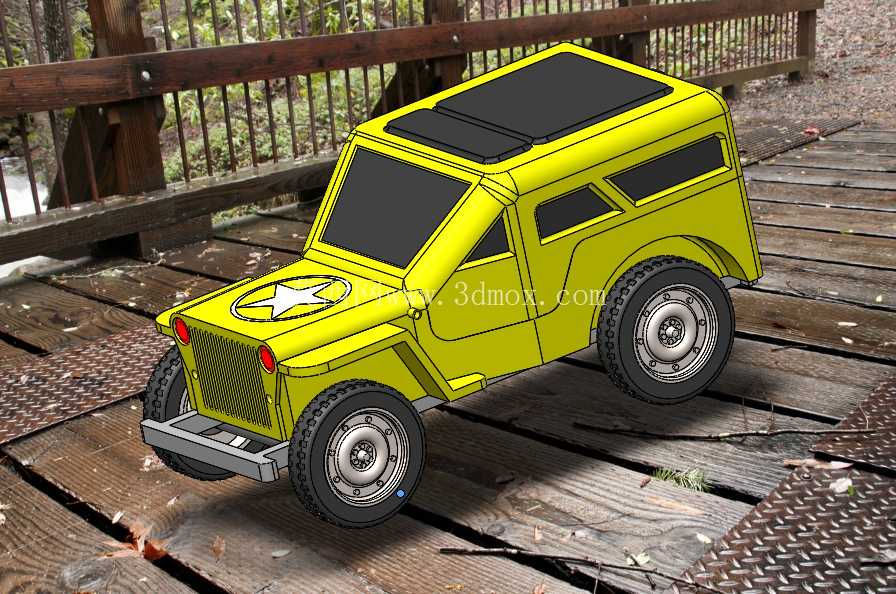

这款Q版越野小车的三维结构设计，最初的需求锚点是面向低龄儿童的玩具场景，同时兼顾桌面摆件的装饰属性，所以在整体轮廓处理上没有照搬真实硬派越野的凌厉棱角，所有外露棱边都做了R3-R8不等的圆角过渡，避免尖锐结构带来的使用安全隐患。从安装边界来看，整车长宽高控制在180mm、100mm、110mm的区间内，刚好适配常规玩具收纳格的尺寸，也能匹配1:24比例的场景沙盘搭配需求，轮距设定为82mm，轴距105mm，保证四个车轮在转向、滚动过程中不会和轮拱、侧裙结构发生运动干涉。

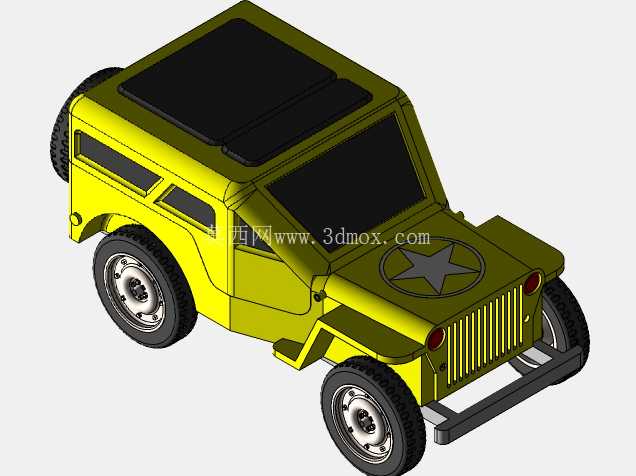

设计思路上没有追求复杂的可动机构拆分，而是把重心放在外观辨识度的打造上：前脸保留了经典越野车型的竖向格栅造型，格栅后方预留了2mm的安装间隙，可直接嵌入预制的透明红塑料件作为车灯，不需要额外的卡扣结构，靠注塑件本身的过盈配合就能完成固定，降低装配环节的工序复杂度。前保险杠采用突出车身12mm的独立结构设计，材质选用韧性更好的软胶材质，即使发生碰撞也不会出现脆裂问题，同时保险杠和车身主体的连接位做了隐藏式插扣，从外观看不到拼接缝隙，保证整体造型的完整性。

车身侧面的侧窗采用不规则多边形造型，和常规方正的越野车窗做出差异化，车顶设置了两块嵌入式的仿真天窗盖板，盖板和车顶的配合间隙控制在0.15mm，既不会出现松动脱落的问题，也能保证拼接面的平整顺滑。车轮部分参考了真实越野轮胎的胎纹设计，做了简化的块状纹路，既保留了越野风格的视觉特征，也不会因为纹路过深导致积灰难以清理，轮毂采用仿真的螺栓孔造型，中心预留了标准的3mm轮轴安装孔，可直接适配通用的玩具车金属轮轴，转动阻尼控制在0.2N·m左右，既不会因为过松导致滑行时车轮晃动，也不会因为阻尼过大影响滑行距离。

从行业应用场景来看，这套模型数据可直接用于铸造模的前期开模验证，所有壁厚都控制在2.5-3mm的均匀区间，没有出现壁厚突变的结构，避免注塑过程中出现缩痕、缺胶等问题，拔模斜度统一设置为1.5°，不需要后期做额外的结构调整就能直接导入模流分析软件做仿真验证。车头位置的星形标识做了0.3mm的下沉设计，后期可通过移印、贴纸等方式做图案呈现，不会因为凸起结构在包装运输过程中出现磨损掉漆的问题。

车身内部预留了30mm*40mm*20mm的空腔，可根据需求加装小型回力齿轮箱、声光模块等拓展组件，不需要对车身外壳做二次切割修改，轮拱位置的突出高度为15mm，刚好能覆盖轮胎上半部分1/3的区域，既符合真实越野车的视觉比例，也能在小车滑行过程中阻挡车轮带起的灰尘进入车身缝隙。车尾部分做了简化的平直造型，没有设置多余的外挂备胎、爬梯等装饰件，一方面是降低模具的加工复杂度，另一方面也避免小零件脱落造成儿童误食的安全风险，整体结构的拆分件仅为车身主体、车顶盖板、四个车轮、前保险杠、车灯嵌件共8个部件，单部车的装配时间可控制在15秒以内，适配流水线批量生产的节拍要求。

在细节处理上，车门位置做了仿真的门把手凹陷造型，凹陷深度为0.5mm，不需要额外的独立零件就能呈现出车门的结构分界，车身下沿的包围结构做了2mm的突出，模拟真实越野车的防刮包围，同时也能在玩具跌落时首先接触地面，缓冲冲击力，减少车身主体的破损概率。所有结构的连接位都做了加强筋设计，加强筋厚度为1.2mm，既不会在产品表面产生缩印，也能提升整体结构的抗冲击强度，满足玩具产品的跌落测试标准要求。
