异径侧出旋转三通管路连接件结构

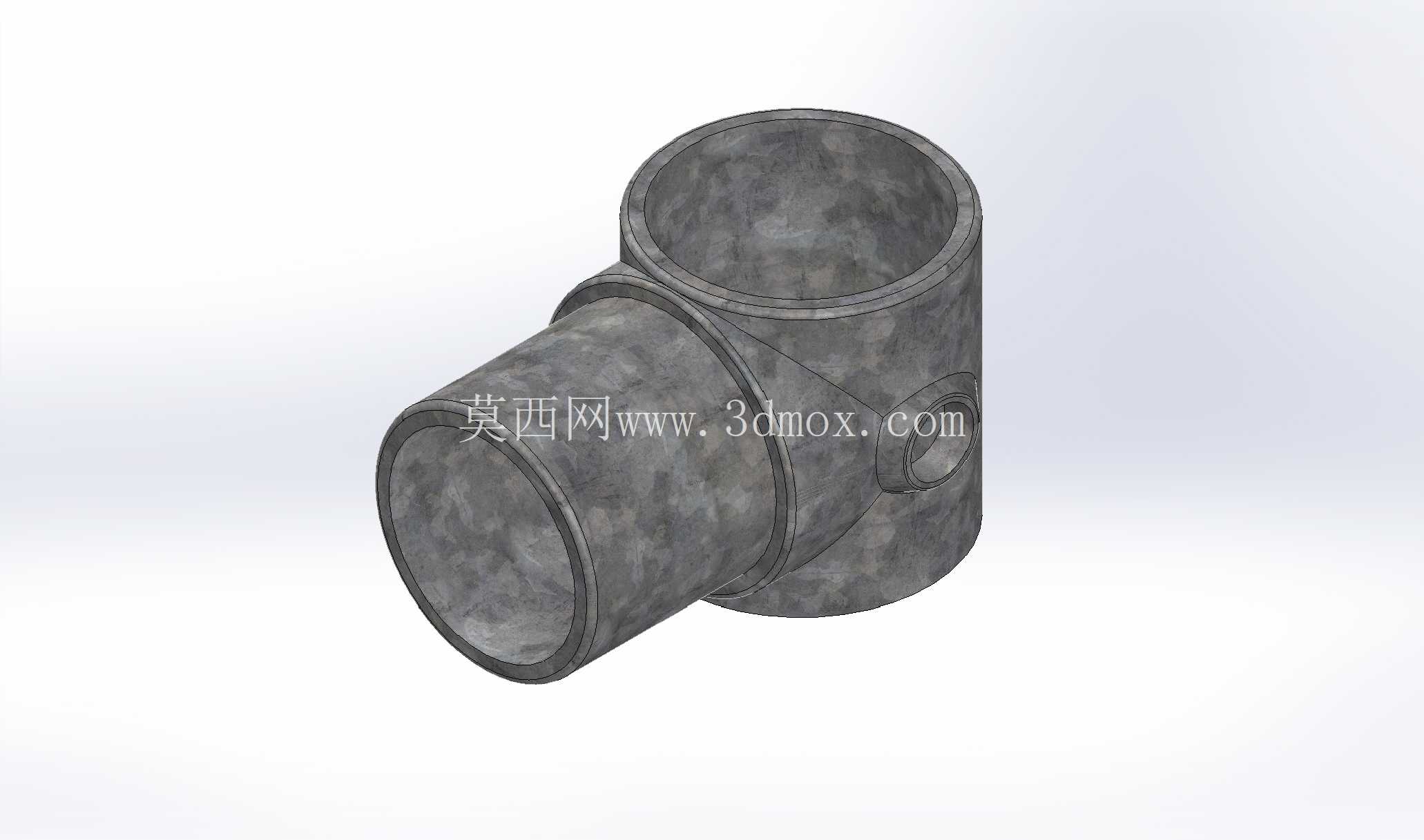

　　在流体输送、模块化管线搭建、工装夹具框架组装的现场作业场景里，这类侧出异径的旋转三通构件，往往承担着管线分流、转角变向、不同管径管路对接的核心作用，和常规正三通不同的是，其侧部接口与主通径存在角度偏转，能够适配非正交的管线排布需求，减少现场弯管切割、焊接的作业量，尤其适合快装式管线系统、临时流体输送回路、工业防护栏框架的快速搭建场景。从结构设计逻辑来看，该构件整体采用中空等壁厚结构，主通径为两端贯通的圆柱形腔体，侧部接口轴线与主通径轴线呈空间垂直偏转角度，区别于标准正交三通的90度侧出结构，这种偏转角度的设计，能够在管线排布时规避周边设备的安装干涉，在紧凑的设备舱、密集管线排布区域，不需要额外增加弯头组件就能完成管线转角对接，有效减少管路节点数量，降低流体在节点处的压力损失与泄漏风险。

　　构件的所有接口端部都做了止口台阶设计，安装时可以直接对接对应外径的管材，配合卡箍、顶丝或者焊接工艺完成固定，接口处的壁厚做了局部加厚处理，能够承受管路连接时的锁紧应力，避免长期使用过程中接口处出现应力开裂。从安装边界来看，主通径的轴向长度控制在适配常规快装管线的最小尺寸范围内，侧出接口的外伸长度经过优化，不会因为接口过长导致相邻管线排布时出现空间冲突，构件整体的外轮廓没有尖锐棱角，所有转角位置都做了圆弧过渡，既能够降低铸造或者机加工过程中的应力集中问题，也能避免现场安装作业时划伤施工人员。

　　在实际选型应用中，这类三通构件常被用在压缩空气回路、低压输水管道、模块化工业围栏、物料输送轻载管线的搭建中，相比标准正交三通，其偏转的侧出接口可以让管线走向更贴合设备布局，不需要额外调整管线的排布路径，在设备改造、管线临时改线的作业中，能够大幅缩短施工周期，减少管线材料的损耗。建模过程中需要重点控制三个接口的同轴度公差，主通径两端的圆柱面要保证同轴，侧出接口的轴线角度偏差需要控制在安装允许的公差范围内，否则会出现管材对接错位、密封失效的问题；内壁的过渡位置要做圆弧顺滑处理，避免流体经过时产生紊流、积留杂质，对于输送带有细小颗粒的流体介质来说，顺滑的内壁过渡能够减少颗粒对管壁的冲刷磨损，延长构件的使用寿命。

　　构件的外壁不需要做额外的装饰性结构，所有结构特征都服务于安装与功能需求，侧部预留的小尺寸凸台结构，可以用来安装定位顶丝，在快装场景下不需要焊接，只需要拧紧顶丝就能完成管材与三通的固定，方便后期管线的拆解与调整。这类构件的壁厚选择需要匹配对应的管路压力等级，低压场景下的等壁厚设计已经能够满足强度要求，高压应用场景则可以在接口位置做局部加厚，在控制整体重量的前提下提升结构强度。在框架类应用场景中，这类三通还可以作为圆管框架的转角连接件，替代传统的焊接三通，实现框架的无焊接组装，方便框架的拆解运输与后期调整，在展会搭建、设备防护栏、物料周转架的制作中，这类偏转角度的三通能够搭建出非正交的框架结构，满足特殊的框架造型与受力需求。
