管道法兰式介质注入装置结构设计

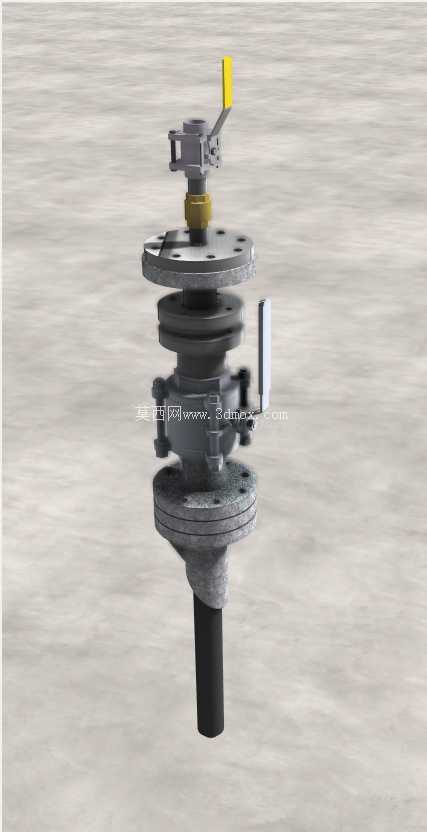

在化工流体输送、储罐运维、工艺冷却系统的现场作业里，这类法兰式注入装置是管路系统里不起眼但作用关键的附属部件，很多现场技术人员在做管路改造、工艺优化时，往往会忽略这类部件的安装边界与结构匹配性，导致后期投用出现介质泄漏、注入角度偏差、操作干涉等问题。从结构设计逻辑来看，这款装置采用上下双法兰夹持的安装形式，底部插入段直接伸入主管道或容器内部，上端的操作手柄带锁止定位结构，扳动手柄可控制内部阀芯的启闭状态，黄色标识的操作端专门做了凸起防滑设计，即便操作人员戴劳保手套也能准确扳动到位，侧面的小手柄是用于调节注入流量的微调结构，可根据现场工艺需求调整介质注入速率，避免一次性加注过量导致主管道内介质浓度波动超出工艺允许范围。

从实际应用场景出发，这类装置最常部署在化工循环水加药管线、成品油储罐采样口、气体冷却系统的冷媒注入口位置，区别于普通的管道开孔接阀结构，它的插入段做了斜切收口设计，注入端朝向主管道内介质流动方向，能让加注的药剂、清洗剂或冷媒顺着主流体方向快速扩散混合，避免介质在注入点附近沉积造成局部腐蚀。做三维结构设计时，首先要匹配现场主管道的法兰标准，法兰盘的螺栓孔中心距、密封面形式必须和现场预留的法兰接口完全一致，不然现场安装时会出现螺栓穿不上、密封垫压合不严的问题；其次要核算插入段的长度，插入深度过深会干扰主管道内的流场，甚至在高流速工况下产生涡激振动导致装置根部焊缝开裂，插入过浅则会让注入的介质无法进入主流体核心区，混合效果达不到工艺要求。

安装边界方面，装置上端的操作手柄需要预留足够的扳动空间，手柄全行程范围内不能有管道支架、保温层或其他附属构件遮挡，很多现场安装时只考虑了法兰对接的尺寸，忽略了操作空间，后期投用时操作人员无法顺利扳动手柄，只能临时拆改周边构件，既耽误工期也增加了改造成本。装置的密封结构采用多级填料密封，在阀芯和阀体的配合面、法兰连接面都设计了密封槽，适配不同压力等级的管路工况，在低压循环水系统和中压化工物料管线上都能稳定使用，不会因为管路压力波动出现外漏问题。

从功能特性上看，它除了常规的介质加注功能外，还可配合采样瓶完成管路介质的采样作业，不需要额外在管道上开孔安装采样阀，减少了管路上的密封点数量，降低了潜在的泄漏风险；在储罐清洗作业时，可通过该装置注入清洗溶剂，配合罐内的搅拌装置完成内壁清洗，不需要人员进罐作业，大幅提升了受限空间作业的安全性。做三维建模过程中，需要重点关注阀芯的转动行程和手柄的转动角度对应关系，确保手柄扳到全开位置时阀芯的流通截面完全打开，减少介质注入时的阻力，同时要验证各运动部件之间不存在干涉，手柄在全行程转动时不会和法兰螺栓、阀体加强筋发生碰撞。另外阀体外部的加强筋布局也经过优化，既保证了整体结构强度，能承受管路内的压力冲击，也不会过多增加装置整体重量，方便现场单人完成安装作业。
