可调式定位夹持工装夹具结构设计

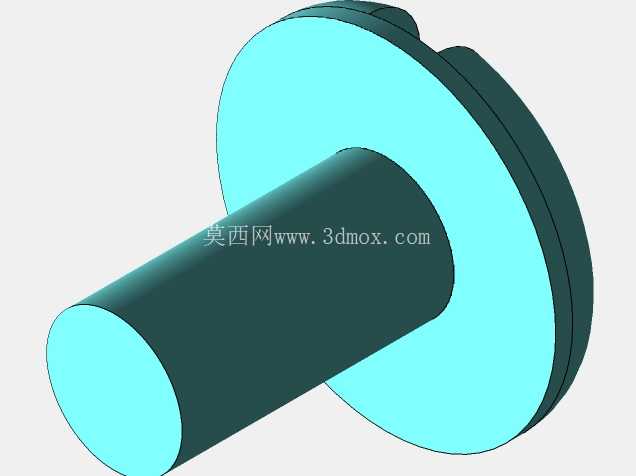

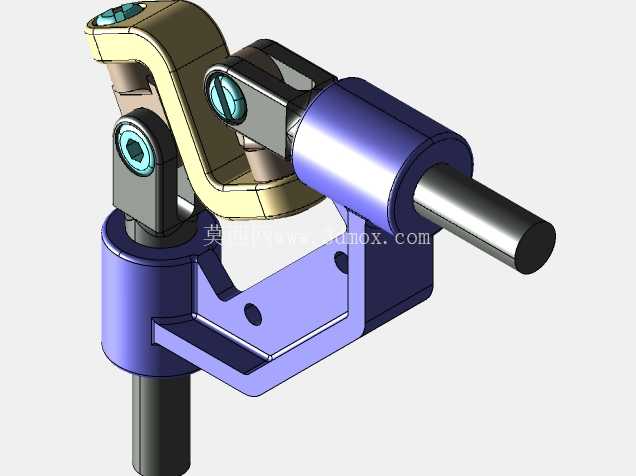

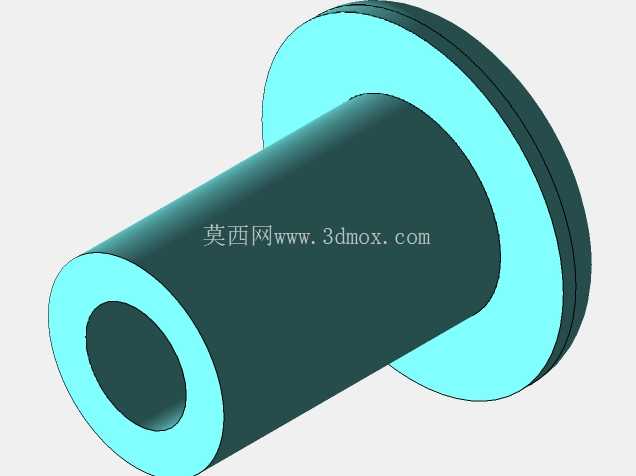

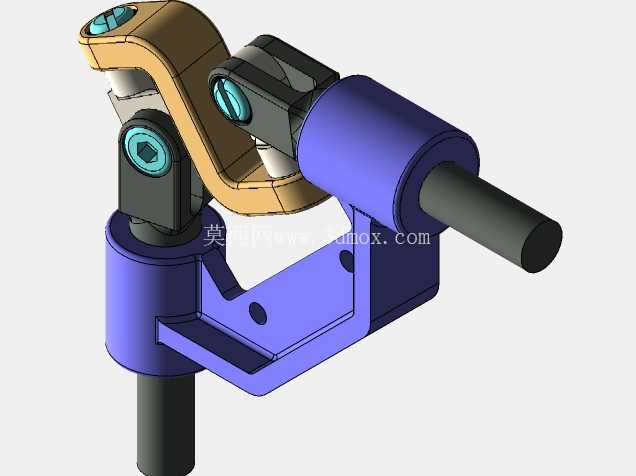

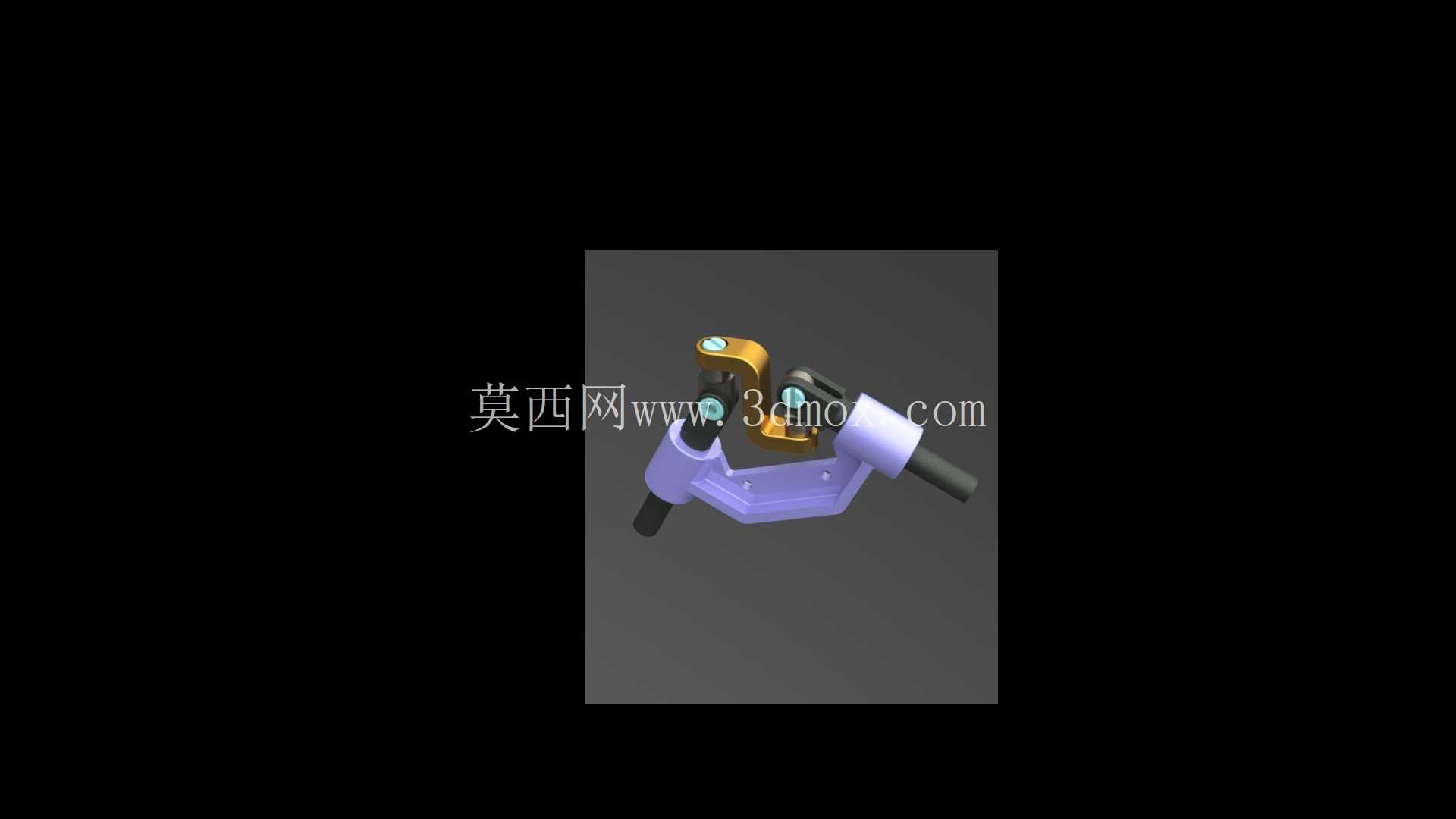

　　在精密零部件加工、小型组件装配以及通讯类精密器件的工序流转过程中，这类小型可调夹持定位工装的应用场景覆盖了从铣削加工定位、点胶装配固定到检测工位装夹的多个环节，区别于大型液压工装的大夹持力输出，这类轻量化夹具更适配小尺寸、易变形薄壁零件的装夹需求，避免装夹应力导致的工件形变超差。从结构组成来看，整套机构包含基座支撑段、角度调节铰接副、夹持执行端以及锁紧定位组件几个核心部分，基座采用L型弯折的支撑结构，底部预留的安装孔位可直接适配通用工作台的T型槽间距，也可通过转接板固定在自动化流水线的载具上，安装边界的设计充分考虑了现有产线的通用装夹接口，不需要额外定制转接件就能完成快速部署。

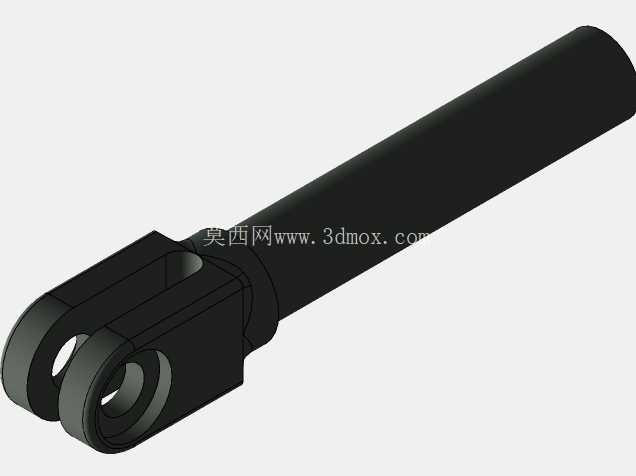

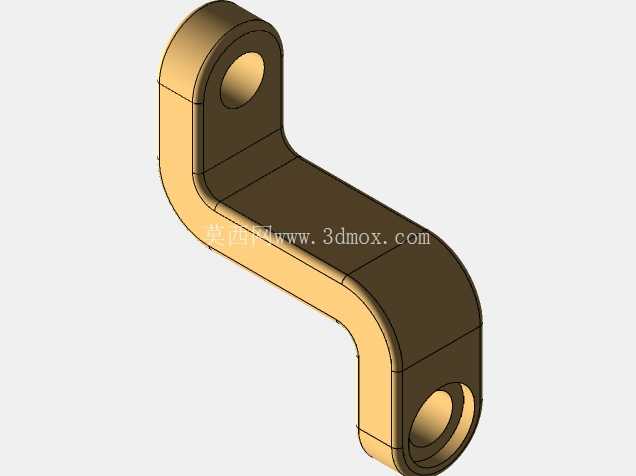

　　角度调节部分采用带阻尼的铰接转轴，配合侧面的锁紧旋钮可实现0到90度范围内的任意角度悬停，在加工带斜向结构的小型零件时，不需要多次拆卸工件调整装夹姿态，直接转动铰接段到对应工艺角度后锁紧即可，能有效减少重复装夹带来的定位误差，这一设计在小批量多品种的精密零件加工场景中，能大幅缩短换型调整的辅助时间。夹持执行端采用了浮动压头结构，压头接触工件的端面镶嵌了非金属缓冲垫，既可以保证夹持力均匀分布在工件接触面上，也能避免硬质金属压头刮伤工件表面，针对通讯类小型塑胶壳体、薄壁金属结构件的装夹需求，浮动结构可自动适配工件表面的微小形位公差，不会出现局部夹持力过大导致的工件变形，也不会因为接触面存在微小斜度导致装夹打滑。

　　整套机构的尺寸设计偏向紧凑化，整体占用的工作台面空间不足150mm×100mm，在多工位排布的装配检测线上，可并排布置多套夹具同时完成多工件的装夹作业，不会出现机构间的运动干涉。设计过程中优先考虑了操作的便捷性，锁紧旋钮的握持尺寸适配单人单手操作，工人在完成工件放置后，单手握持旋钮转动即可完成锁紧固定，不需要借助额外的扳手类工具，在高频次的上下料作业中能有效降低操作疲劳度。铰接副的配合间隙控制在0.02mm以内，既保证转动过程的顺畅无卡滞，也能避免间隙过大导致的装夹角度偏移，在长时间反复转动调节后，配合面的磨损量控制在微米级，能长期保持装夹定位精度的稳定性。

　　基座部分的结构做了加强筋处理，在保证整体轻量化的前提下，提升了基座的抗形变能力，即使在承受较大切削力的铣削加工工位，基座也不会出现颤振，保证加工过程的稳定性。夹持行程的设计覆盖了常见小型通讯零部件的尺寸范围，可兼容宽度在10mm到50mm之间的工件装夹，针对不同尺寸的工件不需要更换夹头，直接调节夹持端的开合距离即可适配，减少了工装备件的存储成本。在装配检测工位使用时，这套夹具的角度调节功能可将工件调整到最适合操作人员观察或者设备检测的角度，比如在通讯接头的焊点检测工序中，将工件倾斜45度固定，既方便视觉检测设备采集焊点图像，也方便人工复检时快速观察焊点质量，不需要反复翻转工件。整套结构没有采用复杂的气动或者液压驱动元件，纯机械结构的设计降低了后期的维护成本，不需要布设气源或者液压管路，在没有动力源的手工工位也能直接使用，铰接部位的润滑注油孔设计在结构侧面，日常维护时直接注入润滑脂即可保证转动副的长期顺畅运行，不需要拆解整个机构。夹头部分的可拆卸设计，在面对特殊形状工件的装夹需求时，可快速更换定制的仿形夹头，不需要更换整套工装，进一步拓展了工装的适配范围。
