22KW工业离心通风机结构设计

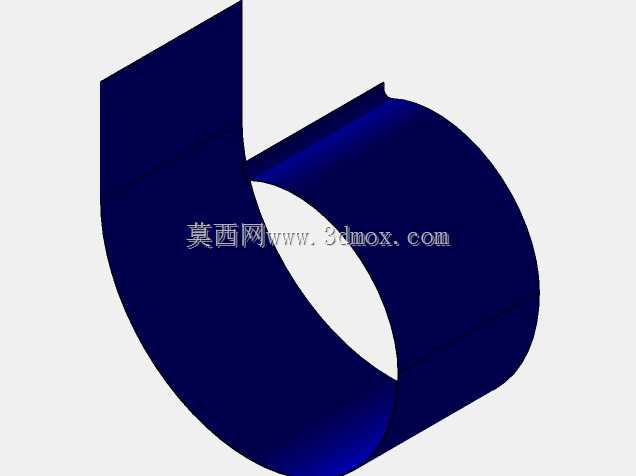

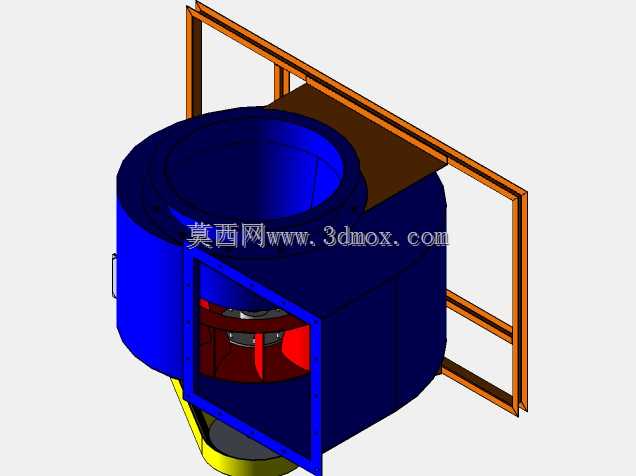

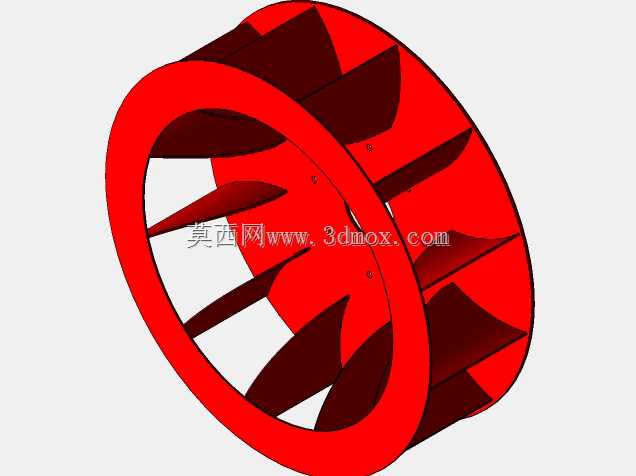

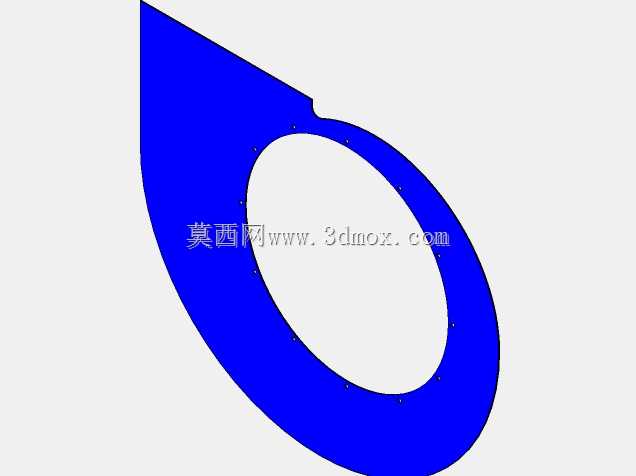

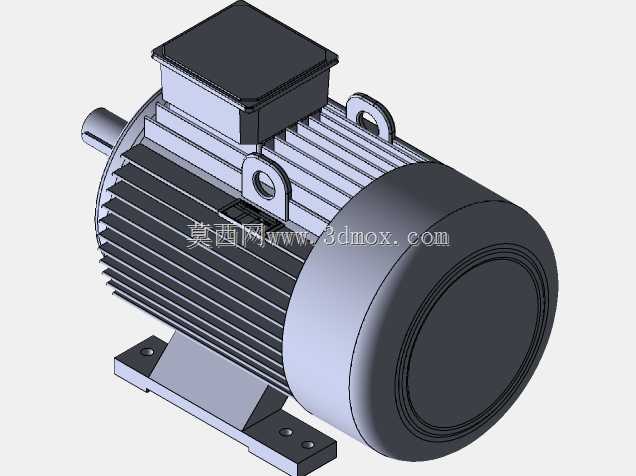

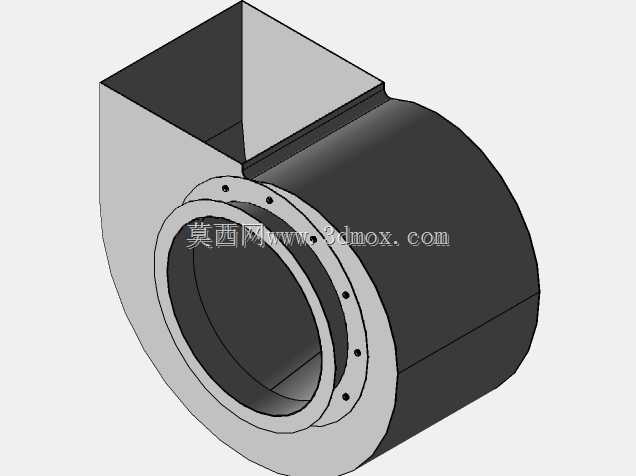

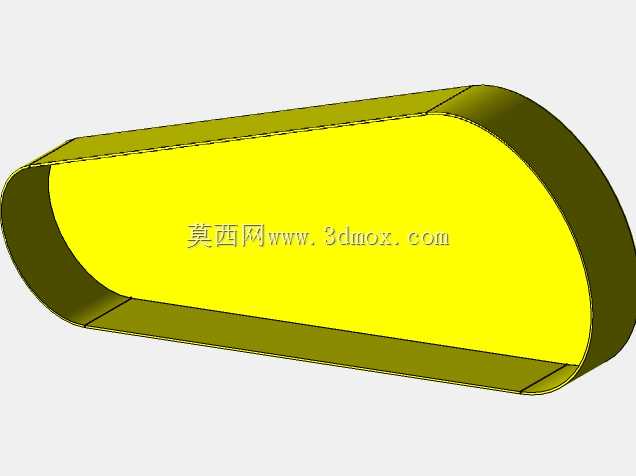

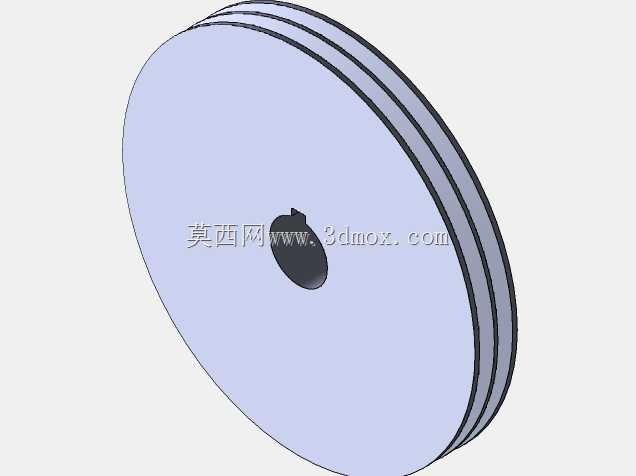

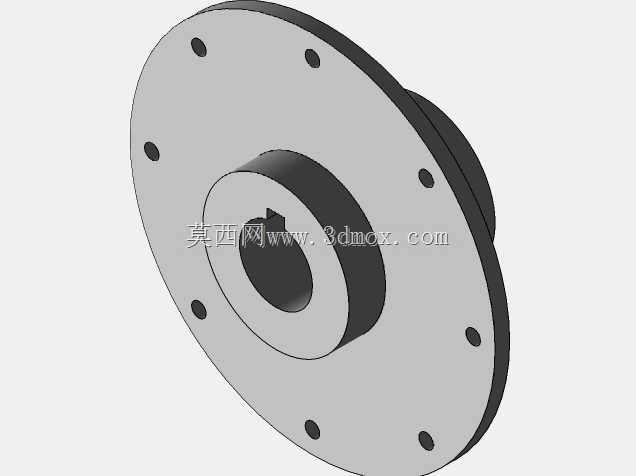

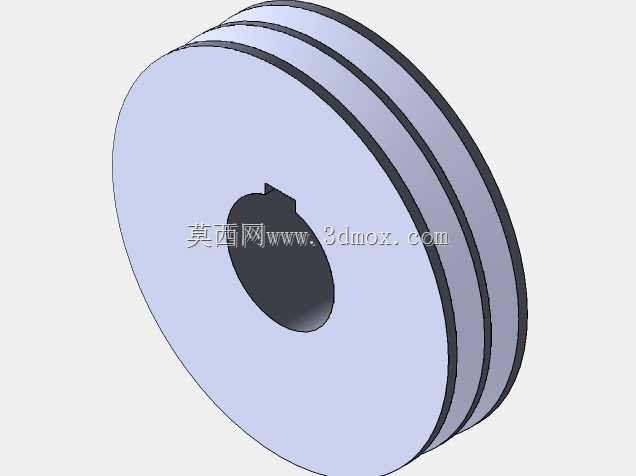

　　这款22KW功率等级的离心风机，主要面向工业厂房通风换气、除尘系统风源输送、生产工艺环节排风增压等场景使用，可适配车间焊烟除尘、涂装线废气排出、物料气力输送供风、暖通系统空气增压等实际工况，在常规工业环境下能稳定提供持续的风压与风量输出，满足中大型通风系统的动力需求。从结构设计来看，模型完整还原了离心风机的核心组成部分，包含蜗壳式机壳、内置离心叶轮、进风口法兰、安装支架以及传动侧的防护结构，蜗壳采用类阿基米德螺旋线的流道设计，能有效将叶轮甩出的气流顺畅导向出风口，减少流道内的涡流损耗，提升风机的运行效率。叶轮部分采用后向式叶片设计，叶片与轮盘、轮盖的连接结构做了加强处理，适配22KW电机驱动下的高转速运行需求，

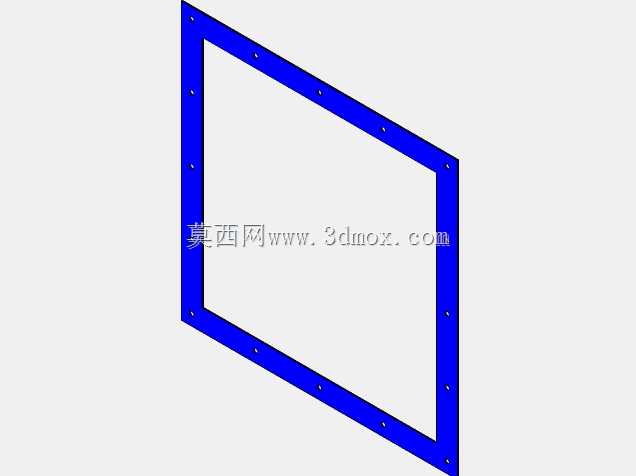

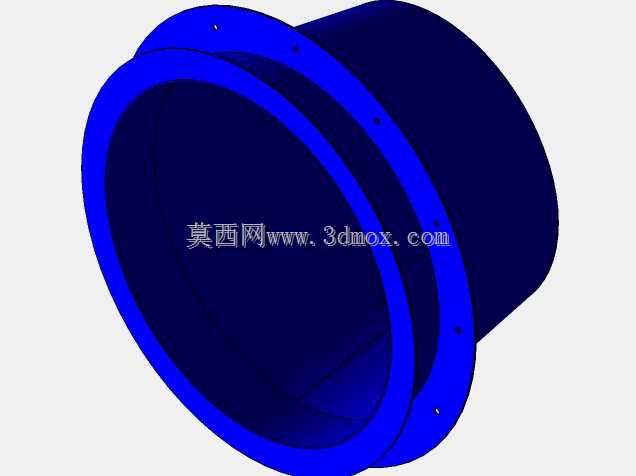

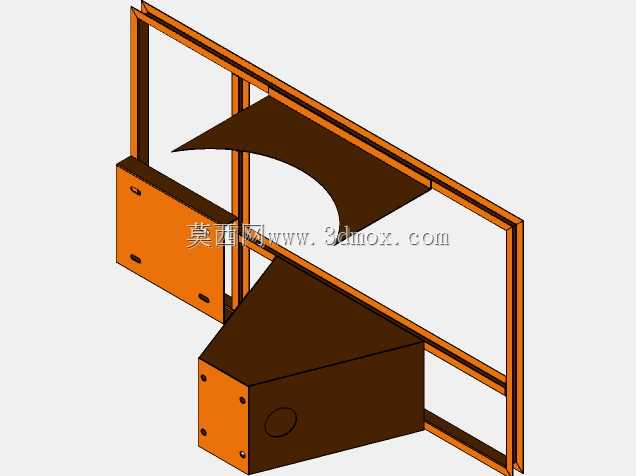

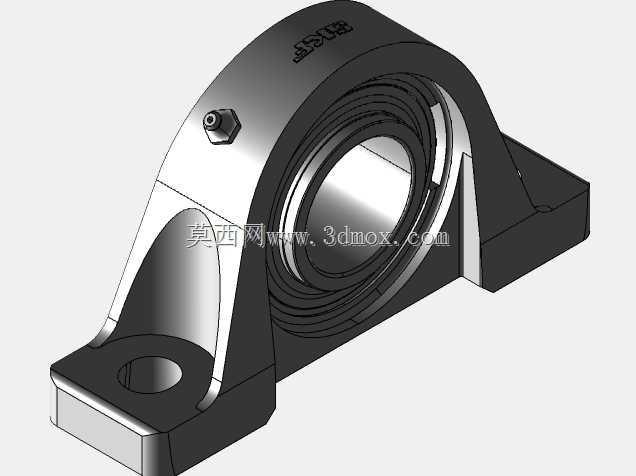

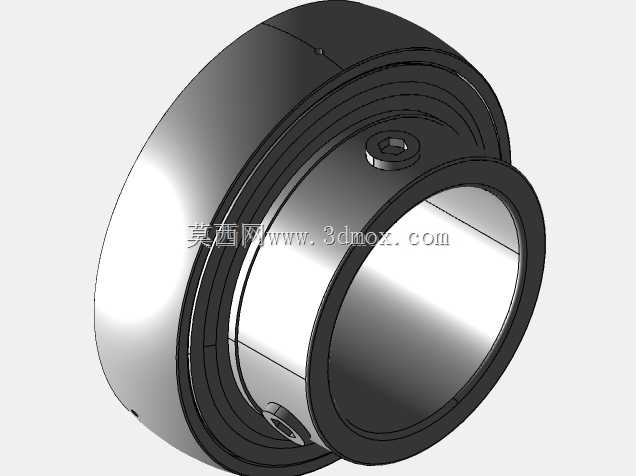

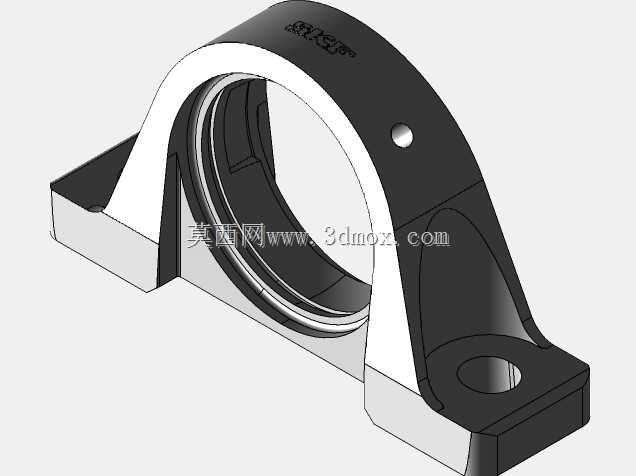

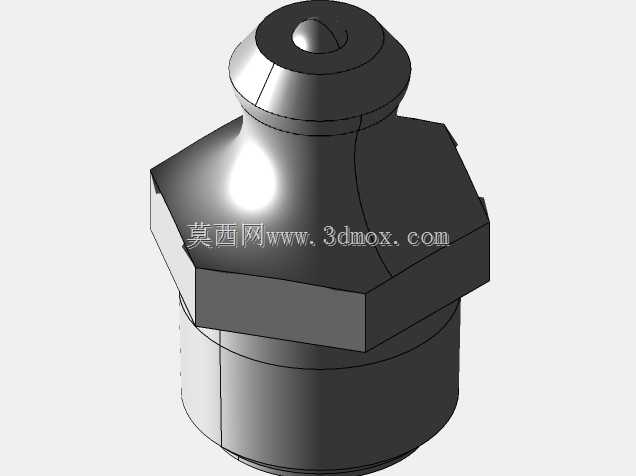

　　避免长期运转出现叶片变形或动平衡失准的问题，进风口位置做了收敛式的导流结构，能让气流均匀进入叶轮腔室，降低进气端的紊流噪音。安装支架采用型钢焊接框架结构，框架的支撑腿位置预留了地脚安装孔位，可直接与混凝土基础或者钢结构平台做螺栓固定，支架与机壳的连接位置设置了缓冲垫安装位，实际安装时可搭配减震垫降低运行时的振动传递。设计过程中充分考虑了设备的安装边界，整机的外形轮廓适配常规工业通风管道的对接尺寸，出风口法兰的孔位排布符合通用通风管道的连接标准，进风口位置可搭配软连接与前端除尘罩或者送风管道对接，侧面预留的检修口结构可在不拆卸整机的情况下完成叶轮积尘清理、轴承润滑维护等日常操作。从建模细节来看，

　　各部件的装配关系完全贴合实际生产的装配逻辑，机壳的板材厚度、支架的型钢规格、叶轮的叶片厚度都按照实际22KW离心风机的工程参数做了还原，没有出现结构干涉或者装配间隙不合理的问题，可直接作为结构设计参考、风机选型校核、教学演示的三维参照，也可用于通风系统的整体布局模拟，验证风机在管路系统中的安装空间是否满足要求，避免现场安装时出现空间不足或者管路对接错位的问题。
