11kw皮带传动离心风机结构设计

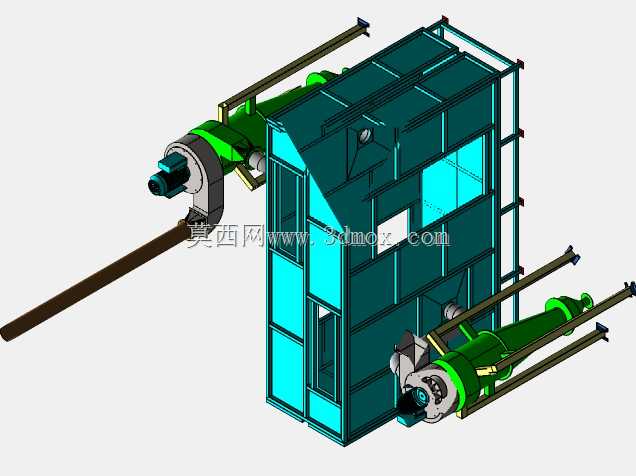

　　这款11kw离心风机的三维结构，完整还原了皮带传动式工业通风设备的全部装配细节，可直接用于车间通风系统选型、除尘系统配套、厂房空气置换等场景的结构校核与安装模拟。从实际工程应用角度看，这类带皮带减速传动的离心风机，相比直联式风机更适配高风压、中等风量的工况，能通过皮带轮的配比调整灵活匹配输出转速，适配不同管网阻力的通风需求，常见于木工车间除尘、焊接工位排烟、生产车间送风换气、工业设备散热排风等场景，安装时需预留足够的检修空间，尤其是皮带侧的张紧操作空间与风机进出口的风管连接余量。

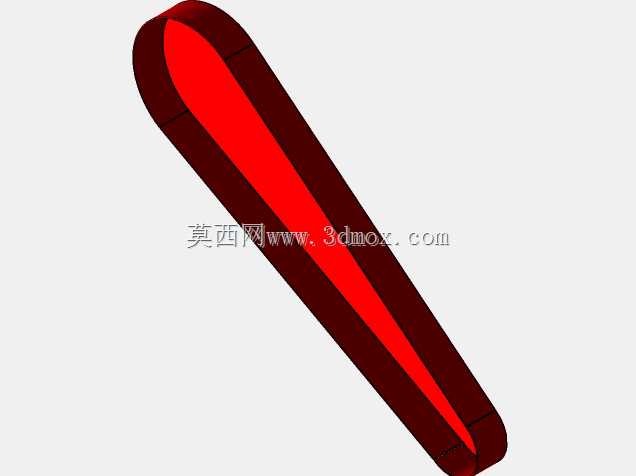

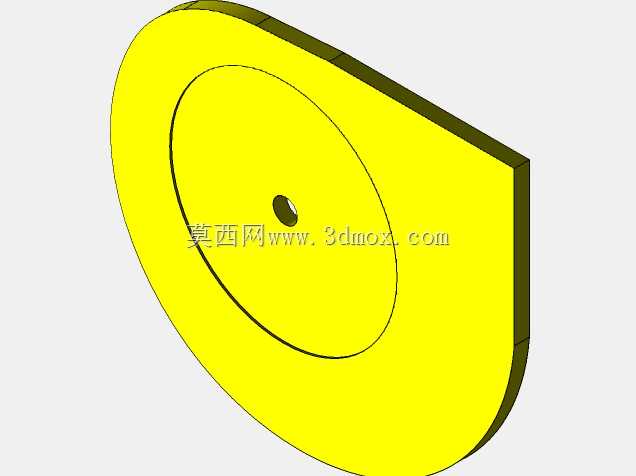

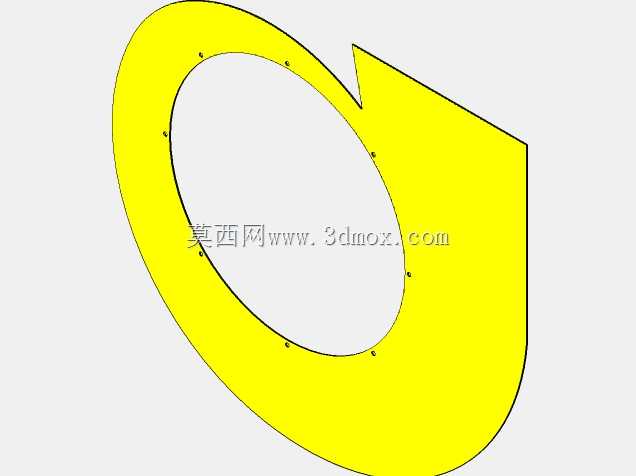

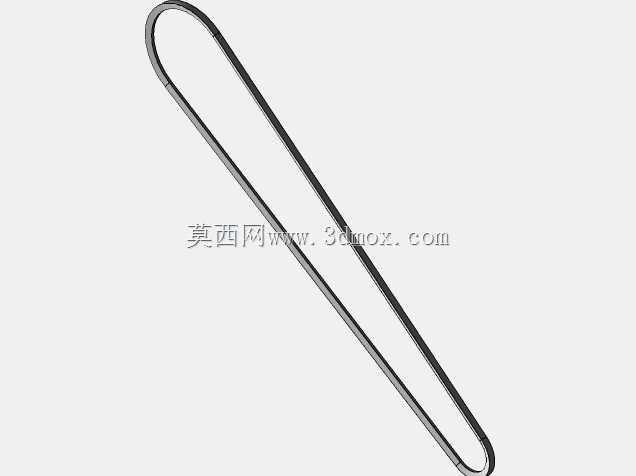

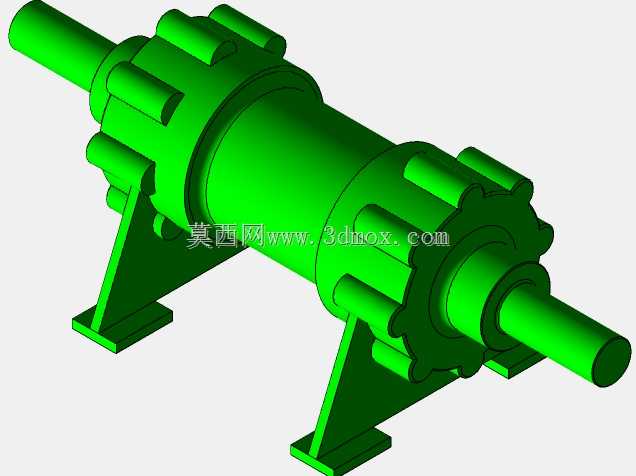

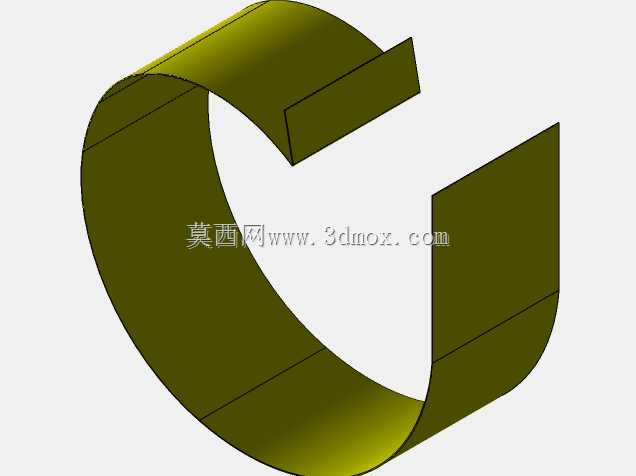

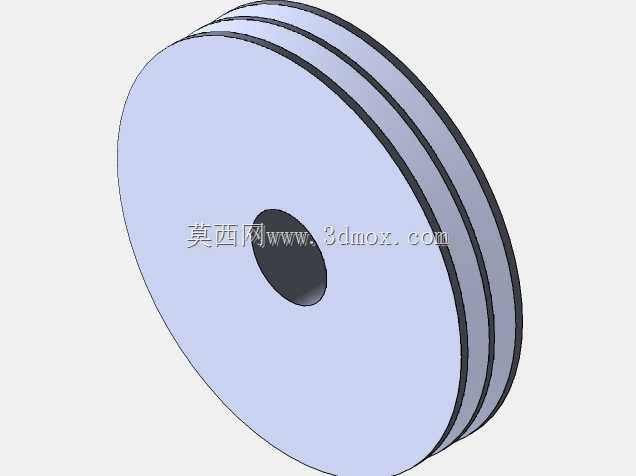

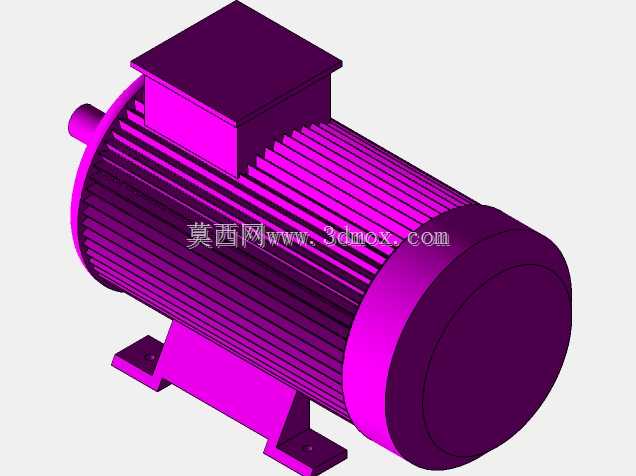

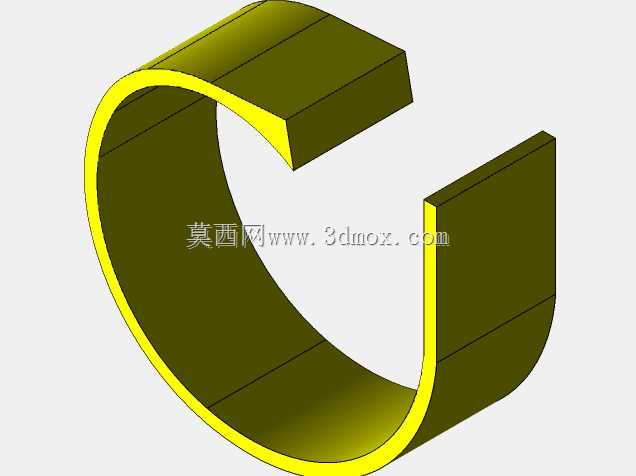

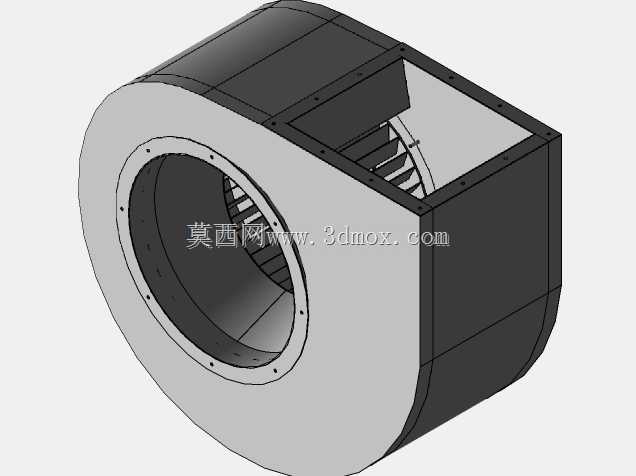

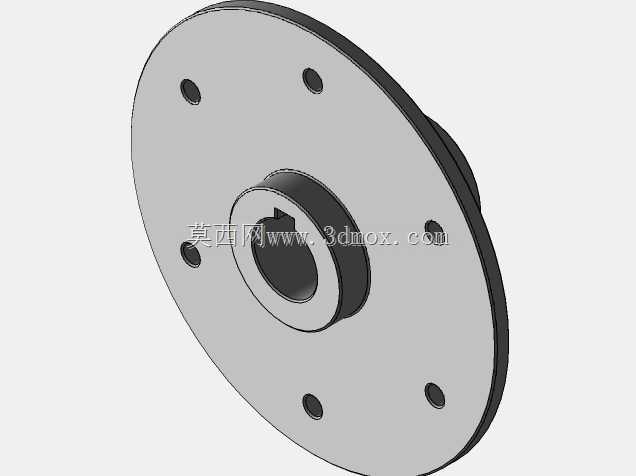

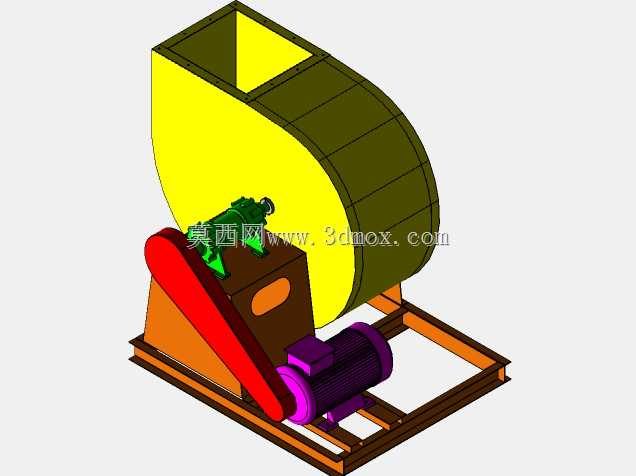

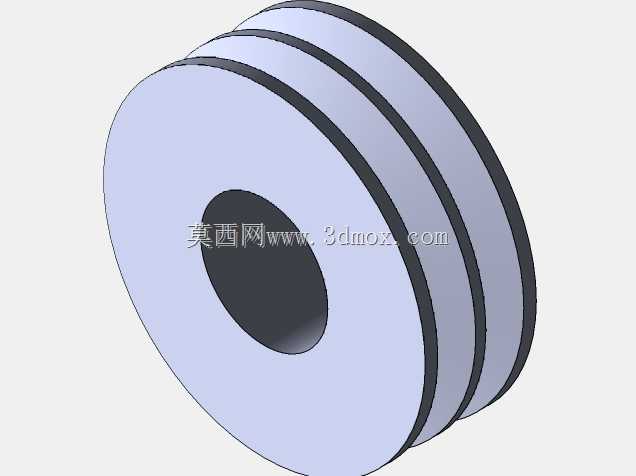

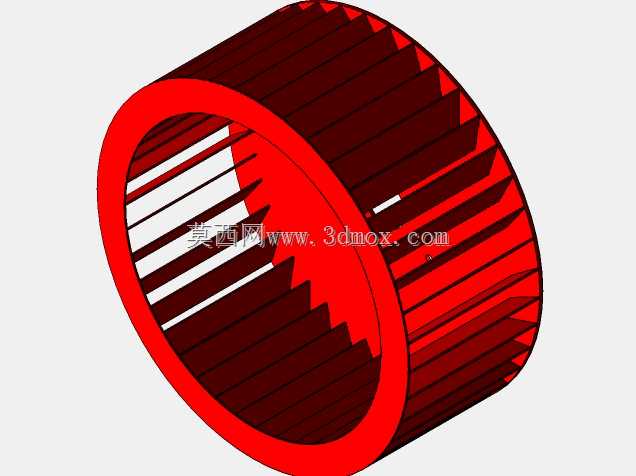

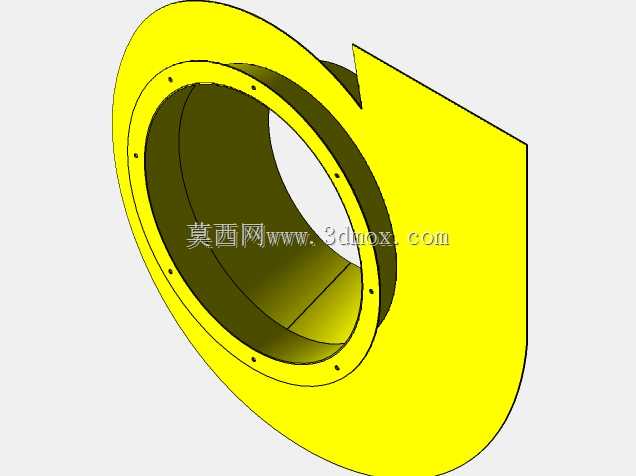

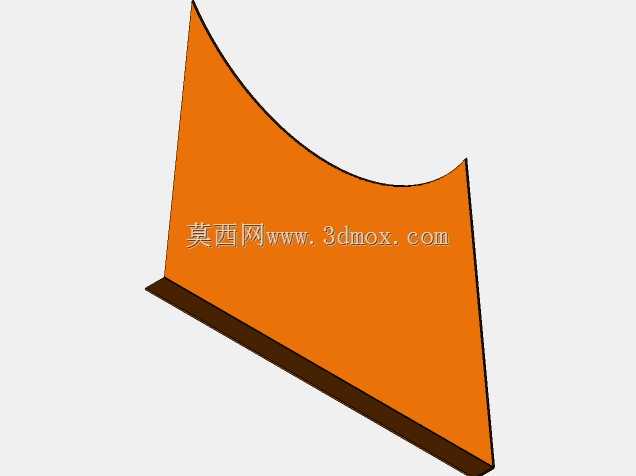

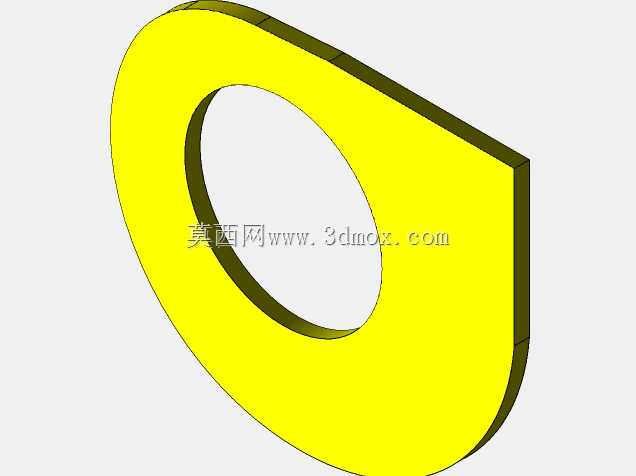

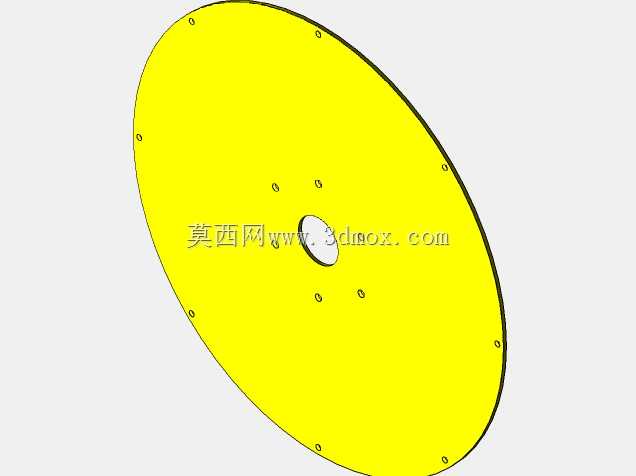

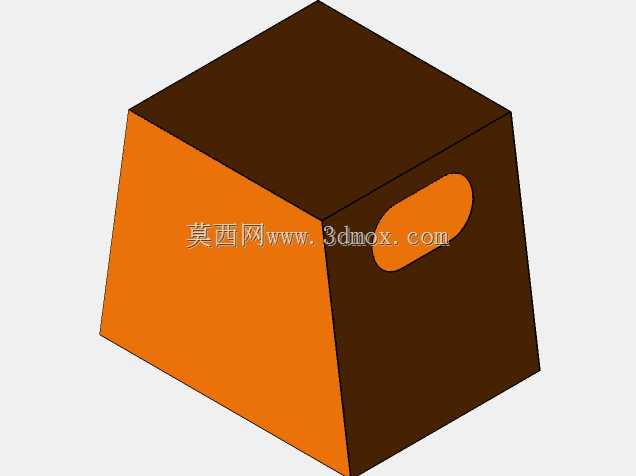

　　从结构设计逻辑来看，模型完整呈现了蜗壳、叶轮、传动组、电机、机架五大核心部分的装配关系：蜗壳采用加厚钢板焊接结构，进风口为收敛式流线型设计，能有效降低进气阻力，减少气流紊流带来的噪音与效率损失；叶轮为后向板式叶片结构，在11kw电机的驱动下可稳定输出风压，运行时动平衡余量控制在工业通风设备的标准范围内，避免长期运行出现机架共振问题。传动部分采用三角带传动，带轮外侧设置了可拆卸的安全防护罩，既符合工业设备安全防护规范，也方便后期皮带磨损后的更换维护，轴承座采用独立油室润滑结构，可保障长期连续运行的轴承寿命，避免高速运转下的轴承过热失效。

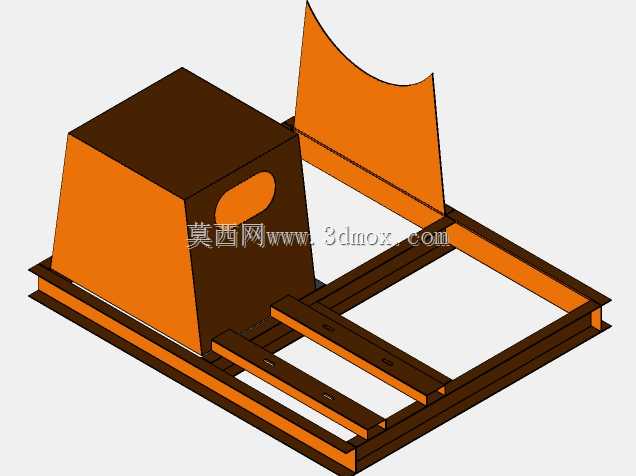

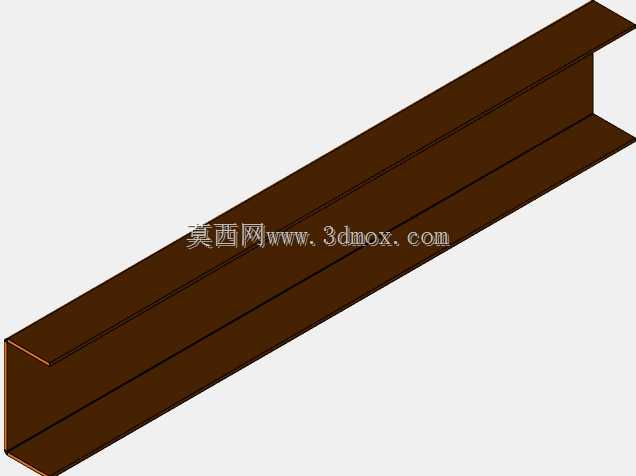

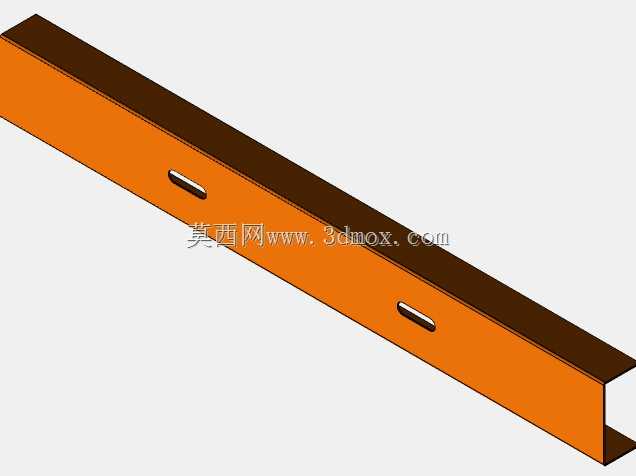

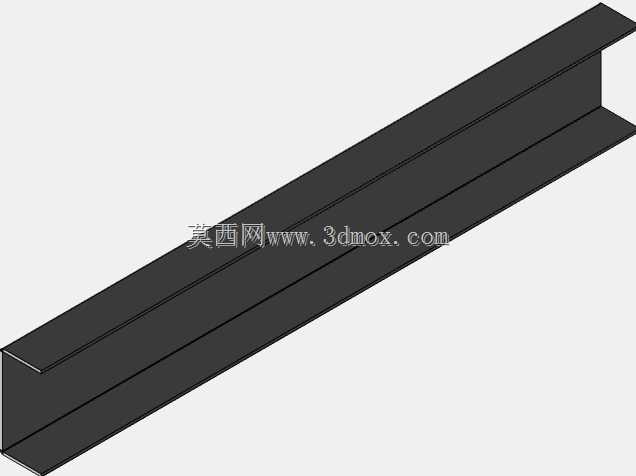

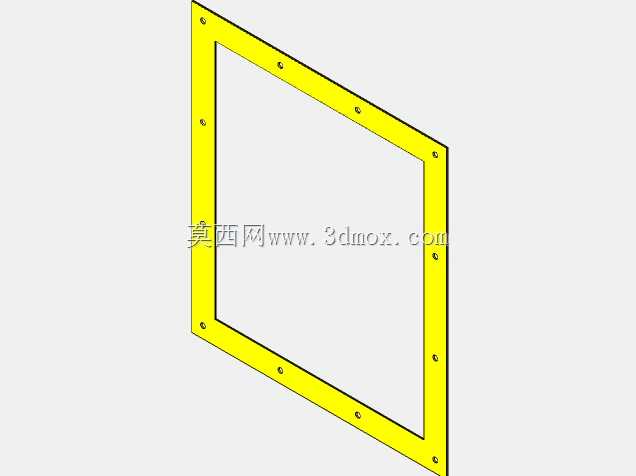

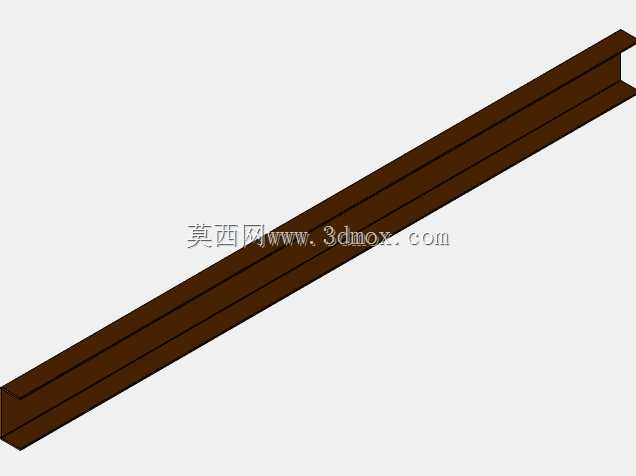

　　安装边界方面，模型的机架采用型钢焊接框架结构，底部预留了地脚螺栓安装孔位，可直接与混凝土基础或者钢架平台固定，安装时需校准电机轴与风机主轴的平行度，控制皮带的张紧力在合理区间，避免过紧导致轴承负载过大、过松出现皮带打滑丢转的问题。进出口的法兰尺寸匹配常规通风管道的连接标准，可直接对接圆形或者方形风管，无需额外制作过渡连接件。在三维建模过程中，所有零部件的装配约束都按照实际生产装配逻辑设置，可直接用于生成工程图、统计物料清单，也可导入仿真软件做流场分析、结构强度校核，对于刚接触通风设备设计的工程师来说，能直观理解离心风机的动力传递路径、气流走向与各部件的功能定位，避免设计时出现结构干涉、安装空间不足、检修位置预留不当等常见问题。这类皮带传动风机相比高压风机的噪音更低，相比轴流风机的风压更高，是中小规模工业通风场景的主流选型，建模时特意还原了皮带防护罩的快拆结构、电机座的调节长孔、轴承座的注油嘴位置等细节，完全贴合实际生产加工与现场安装维护的需求，没有做脱离工程实际的理想化简化。
