带法兰安装边的曲面汇流水槽结构

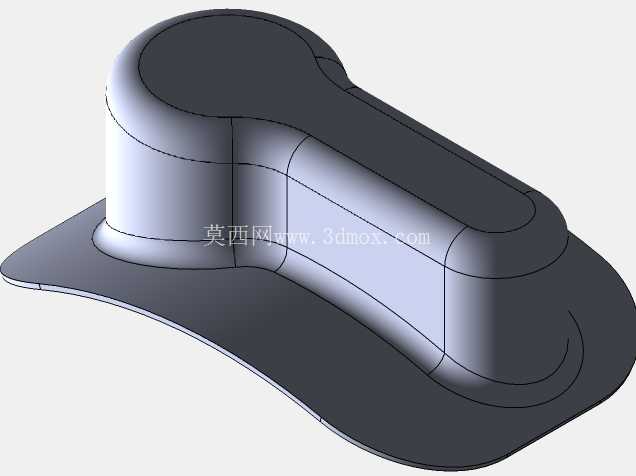

　　该构件属于通讯设备配套的液冷系统汇流导流部件，主要应用在户外基站通讯机柜、便携通讯终端的散热回路中，承担冷凝水收集、冷却液汇流导向的作用，避免积液渗入通讯主板造成电路短路，同时保障散热回路内流体的顺畅流转，减少流道内的涡流损耗。从结构设计来看，整体采用一体化曲面建模思路构建，主体分为上部的圆弧隆起容腔与下部的外翻安装法兰边两部分，上部容腔的一端做半圆封头处理，另一端做圆弧过渡收型，侧壁全程采用大圆角顺滑衔接，没有直角突变结构，这种设计一方面可以降低流体在腔体内流动时的阻力，避免杂质在拐角处沉积堵塞流道，另一方面也能提升构件自身的结构强度，减少冲压或注塑成型时的应力集中问题，降低成型过程中出现开裂、翘曲的不良率。

　　下部的外翻法兰边是安装定位的核心结构，法兰边沿容腔底部轮廓均匀延伸，边缘同样做了圆弧收边处理，安装时可以在法兰边与设备安装面之间加装密封胶圈，通过周圈均匀布置的紧固件实现压紧密封，安装边界完全适配通讯设备内部预留的安装位，不会和周边的电路板、接线端子、散热鳍片等构件产生干涉。设计过程中采用表面建模的方式完成曲面的汇聚融合，先搭建主体的轮廓控制线，通过放样、曲面缝合、加厚的流程生成实体结构，所有曲面的曲率连续过渡，没有出现曲面褶皱、曲率突变的问题，既满足流体流动的流道顺滑要求，也适配后续的成型工艺，不管是采用薄壁注塑还是钣金拉伸成型，都能顺利脱模，不需要额外设计复杂的抽芯结构。

　　在实际应用场景中，这类水槽构件的容腔深度经过匹配设计，既可以容纳额定流量下的流体通过，也不会因为容腔过深占用过多的设备内部空间，适配通讯设备内部紧凑的布局要求；法兰边的宽度经过校核，能够提供足够的密封压紧面，在设备经历高低温循环、振动冲击的工况下，密封面不会出现间隙，避免液体渗漏。不同于普通的开放式水槽，该结构的半封闭容腔设计可以减少流体在流动过程中的飞溅，同时降低外部灰尘进入流道造成堵塞的概率，适配通讯设备长期无人值守的运行工况，减少后期维护清理的频次。

　　建模过程中对所有的过渡圆角做了统一的参数化设置，可以根据不同型号通讯设备的流量要求、安装空间尺寸，快速调整容腔的长度、宽度、深度以及法兰边的安装孔位，不需要重新搭建整体曲面框架，能够大幅缩短同系列产品的设计迭代周期。从安装适配性来看，法兰边的轮廓完全贴合设备内部的安装基面，安装时不需要额外做基面修配，紧固件的安装位置预留了足够的操作空间，使用常规的十字螺丝刀或者内六角扳手就可以完成装配作业，不需要特殊的专用工装，适合通讯设备批量组装的产线作业要求。流道的截面面积经过流体力学校核，在额定流量下流体的流速控制在合理区间，不会因为流速过快产生冲蚀，也不会因为流速过慢造成杂质沉积，保障整个散热或者排水回路的长期稳定运行。
