大型圆形工业料仓刮料输送集成装置

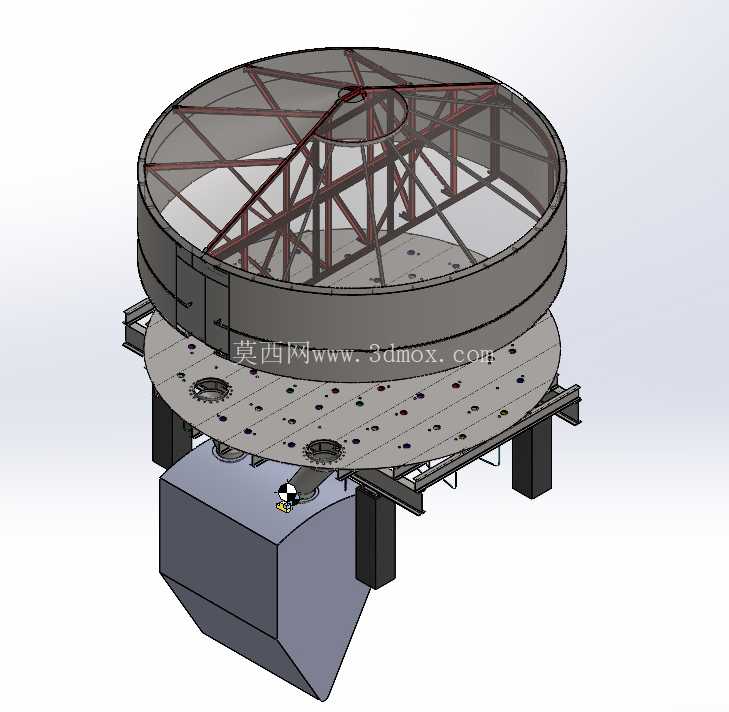

　　这套圆形集成储料刮送装置，主要面向散状固体物料的中转存储与均匀出料场景，常见于粮食加工、建材粉料生产、选矿预处理、环保污泥处置等工段，承担物料暂存、防架桥、定量连续排料的核心作用，解决传统平底料仓出料不畅、积料残留、出料流量波动大的现场痛点。从结构布局来看，装置整体采用立式同轴布置，上部为大直径圆形储料仓体，仓壁采用卷制钢板焊接成型，顶部设置辐射式型钢桁架支撑结构，既可以满足仓顶盖板、进料口、除尘接口的安装承重需求，也能抵消仓内物料堆载产生的径向张力，避免仓壁长期受载出现鼓胀变形，桁架杆件采用等边角钢拼接，节点处采用连接板满焊，所有外露型钢表面预留防腐涂装的工艺余量，适配多粉尘、高湿度的工业车间安装环境。

　　仓体下部设置带安装孔位的回转支承平台，平台板面采用数控等离子切割加工出多组均匀分布的定位孔与落料缺口，既作为上部仓体的承重承载面，也为下部回转刮料机构提供安装基准，平台下方通过多组等高度方管支腿落地支撑，支腿底部预留地脚螺栓连接孔，可直接与车间混凝土基础或钢制设备平台固定，安装时需保证支腿上平面的平面度公差不超过2mm/全宽，避免上部回转机构运行时出现卡滞、偏磨问题。装置最下部设置楔形集料斗，斗体采用钢板折弯焊接成型，内壁做光滑打磨处理减少物料挂壁，斗体侧方设置出料接口，可直接对接螺旋输送机、皮带输送机等下游输送设备，实现物料的密闭转输，避免现场粉尘外溢。

　　内置的刮料机构采用回转式刮板设计，刮板沿径向布置在仓底平台上方，运行时随回转支承缓慢转动，将仓内堆积的物料逐步刮送至平台的落料缺口处，物料靠自重落入下部集料斗完成出料，刮板与仓底平台的间隙控制在5-10mm，既可以避免刚性摩擦产生的设备损耗，也能减少仓底的积料残留，针对流动性较差的粉料、湿料场景，刮板可调整安装角度，增强对物料的拨动效果，避免物料架桥堵料。设计过程中优先考虑了设备的拆装运输便利性，整个装置可拆分为仓壁段、顶部桁架、回转平台、支腿、集料斗、刮料组件多个独立模块，各模块之间采用法兰螺栓连接，无需现场大量焊接作业，可适配不同厂房的进场通道尺寸限制，现场组装时仅需按照定位标记对齐法兰孔位即可完成拼接，大幅缩短现场安装周期。

　　设备的运行边界方面，需保证进料口物料落点位于仓体中心区域，避免偏载导致回转机构受力不均，支腿外侧预留不小于800mm的检修通道，方便后期对回转支承、传动部件的润滑维护与易损件更换，仓顶位置可根据现场需求加装料位计、阻旋式料位开关、泄压防爆口等附属配件，适配不同物料的存储安全要求。整套结构的受力传递路径清晰，物料载荷通过仓壁传递至下部回转平台，再通过支腿均匀传递至安装基础，没有应力集中的薄弱节点，长期满载运行下的结构变形量控制在允许范围内，可满足连续化工业生产的稳定运行需求。
