六寸数控车床三爪自定心卡盘结构

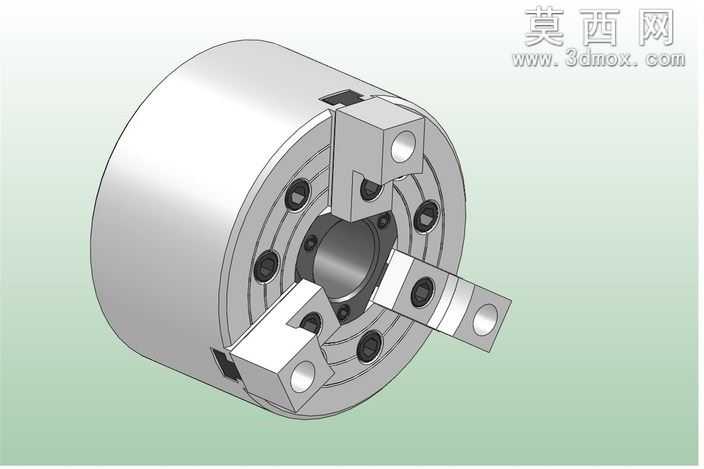

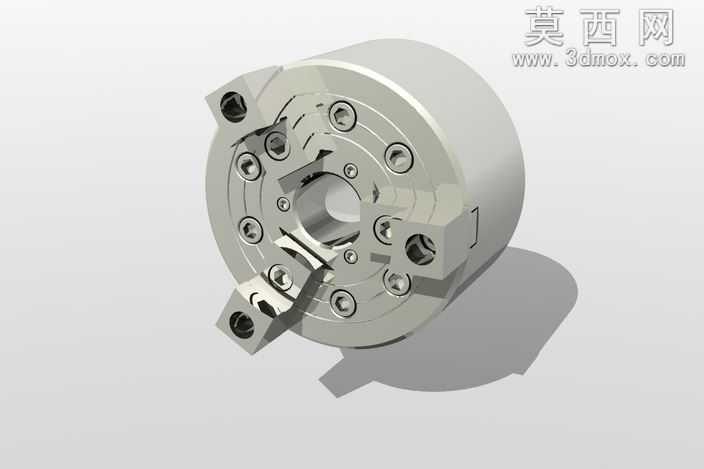

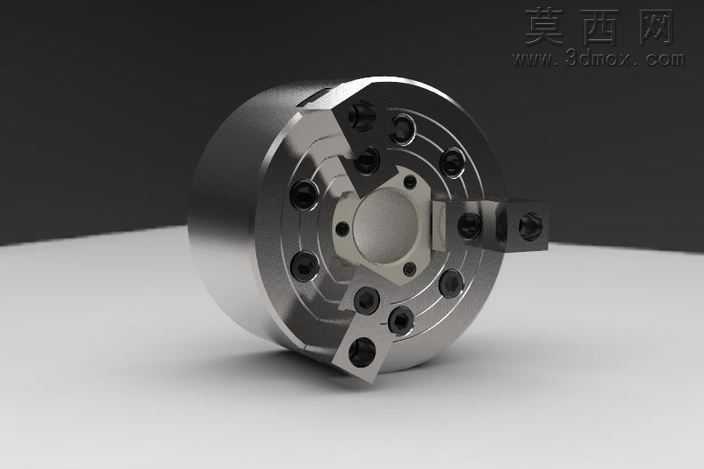

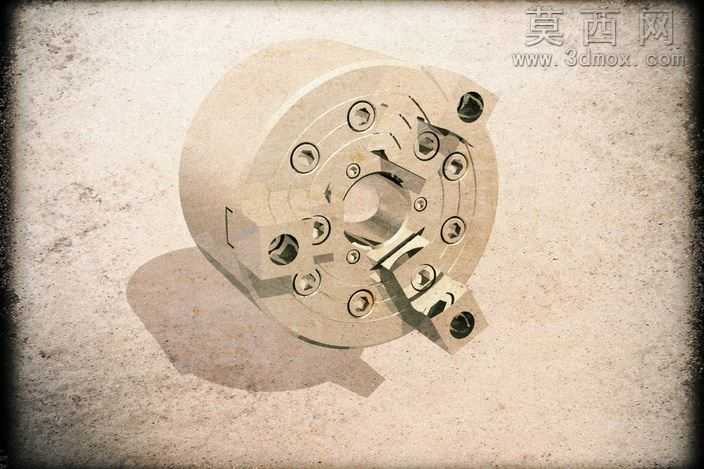

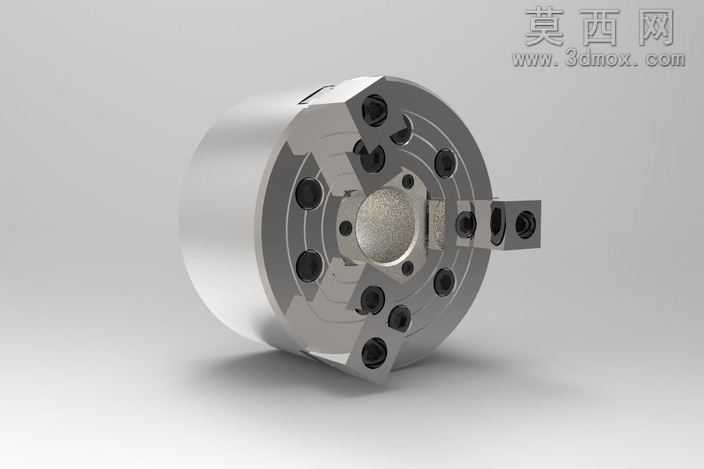

本作品为六寸规格数控车床用三爪夹头三维模型，建模过程严格遵循机床附件的实际生产尺寸规范，首先通过旋转特征构建夹头的圆柱形基体，完成基体上的安装孔位、定位止口、盘体端面的环形槽结构的草绘与切除，保证基体与车床主轴端的安装适配性。随后针对三个同步运动的卡爪部件，分别完成爪体、滑块连接部、装夹工作面的结构建模，还原卡爪与盘体内螺旋盘丝机构的配合槽位，清晰呈现三爪同步定心的运动结构逻辑。建模过程中对盘体上均匀分布的螺栓安装孔、注油孔、定位销孔均做了精细化还原，孔位的倒角、沉头结构完全符合机械加工的工艺要求，避免出现不符合生产实际的尖锐直角结构。材质渲染阶段，将夹头基体与卡爪部件赋予合金钢材质效果，调整金属材质的粗糙度、反光度参数，还原经过调质处理的机床卡盘的金属质感，对盘体端面的加工纹理做了细微的凹凸贴图处理，模拟实际车削加工后的表面状态，安装孔内壁做了深色金属质感处理，区分不同加工面的视觉效果。设计思路上，该夹头模型优先保证结构的准确性，完整呈现三爪卡盘的外部装配形态，各部件的装配间隙参考实际产品的配合公差设置，既保证装配结构的合理性，也清晰区分各个独立部件的边界，方便使用者观察夹头的整体构造。模型的卡爪部分还原了可拆装的硬爪结构形态，爪端的装夹台阶、固定螺丝孔位均准确呈现，能够直观展示数控车床装夹工件的核心部件的外形与结构特点，可用于机床结构教学、工装设计参考、数控加工实训的演示素材，帮助使用者快速理解三爪自定心卡盘的外部构造与装夹原理，模型结构规整，无冗余几何特征，各部件的命名清晰规范，可直接用于装配干涉检查、工装适配设计等相关场景。
