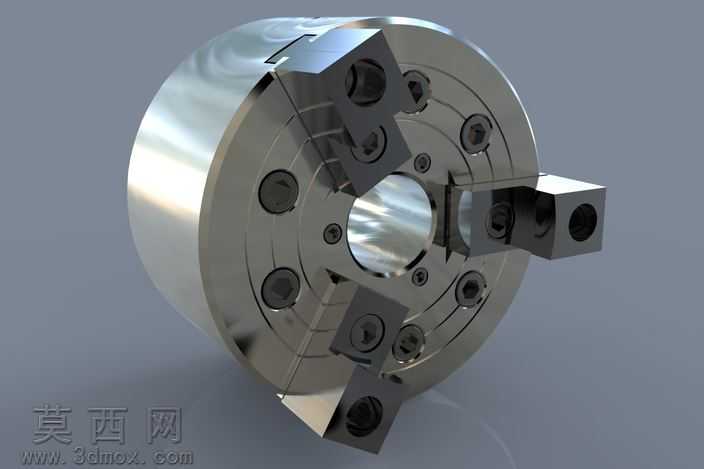

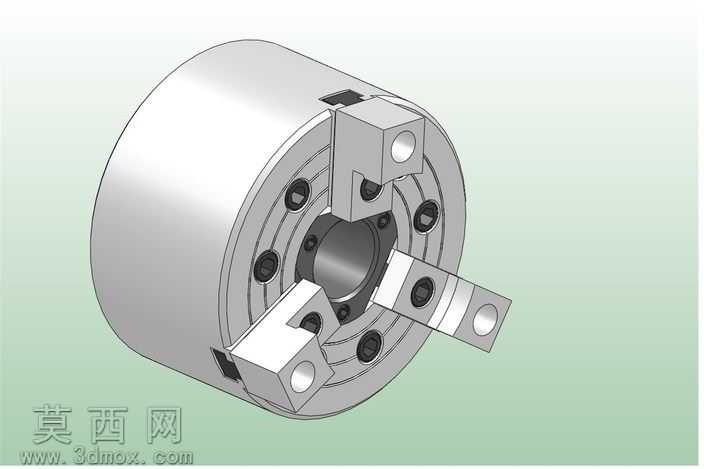

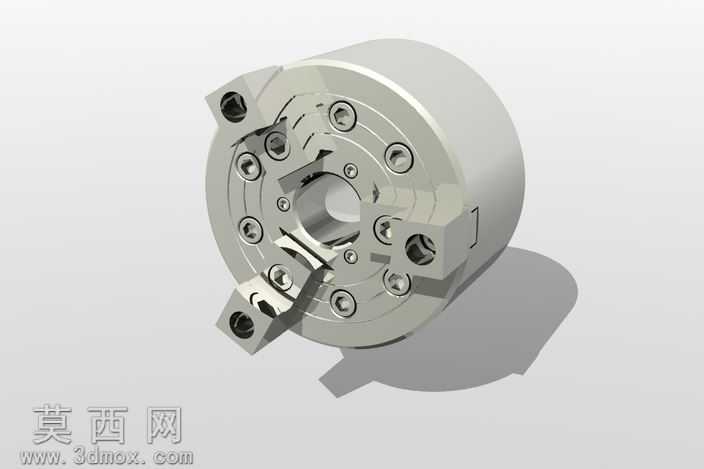

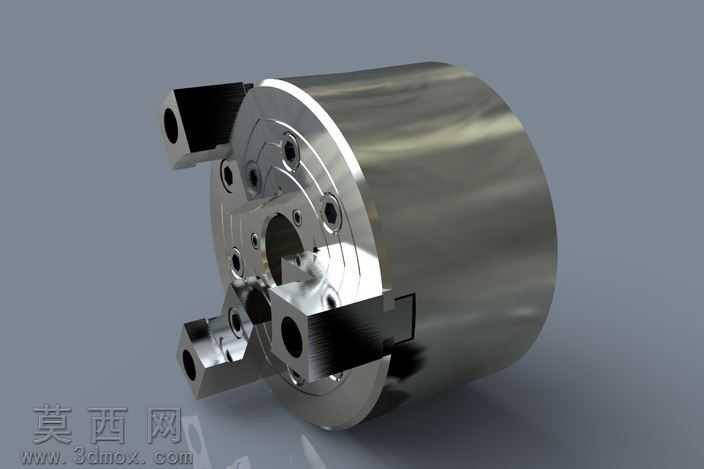

六英寸数控车床三爪卡盘结构设计

本模型为六英寸规格适配数控车床的三爪卡盘，建模过程严格遵循机床夹具的实际生产尺寸规范，还原了三爪卡盘的完整装配结构。建模阶段先完成盘体基体的特征构建，通过回转特征生成卡盘的圆柱形主体，在盘体端面精准排布安装螺孔、定位销孔的特征，孔位的分度角度、孔径深度均匹配六英寸卡盘的行业通用标准，保证模型可直接对接同规格车床的法兰安装接口。卡爪部分采用分体式结构建模，分别构建了基爪与顶爪的独立特征，还原了卡爪与盘体内部滑槽的配合结构，滑槽的导向面做了贴合实际装配的公差预留模拟，能够直观呈现卡爪沿径向同步滑动的运动逻辑。盘体内部的驱动结构也做了简化但精准的还原，通过盘体中心的安装孔特征，还原了卡盘与车床主轴拉杆的对接结构，可清晰展示卡盘通过中心驱动实现三爪同步定心夹紧的工作原理。材质渲染阶段，盘体主体赋予了调质合金钢的金属材质，添加了表面磷化处理的哑光质感，卡爪的夹持工作面做了淬火硬化层的质感区分，安装孔的内壁添加了精加工的金属光泽，整体渲染效果贴近工业实物的视觉表现。设计过程中重点考量了三爪卡盘的定心精度特性，三个卡爪的导向槽沿盘体中心做120度等角度均分，每个卡爪的行程尺寸匹配六英寸卡盘的常规夹持范围，既可以实现小直径棒料的内撑夹持，也可完成较大尺寸盘类零件的外圆夹紧。模型同时还原了卡盘端面的配重平衡槽、防尘密封槽等细节结构，这些细节特征能够帮助使用者理解三爪卡盘高速旋转时的动平衡设计逻辑，以及加工过程中阻挡切削碎屑进入盘体内部的防护设计思路。整体模型装配关系清晰，无结构干涉问题，可作为数控车床夹具设计的参考案例，也可用于机床教学场景中讲解三爪自定心卡盘的结构与工作原理。
