雷普科REP1397电机电刷结构设计

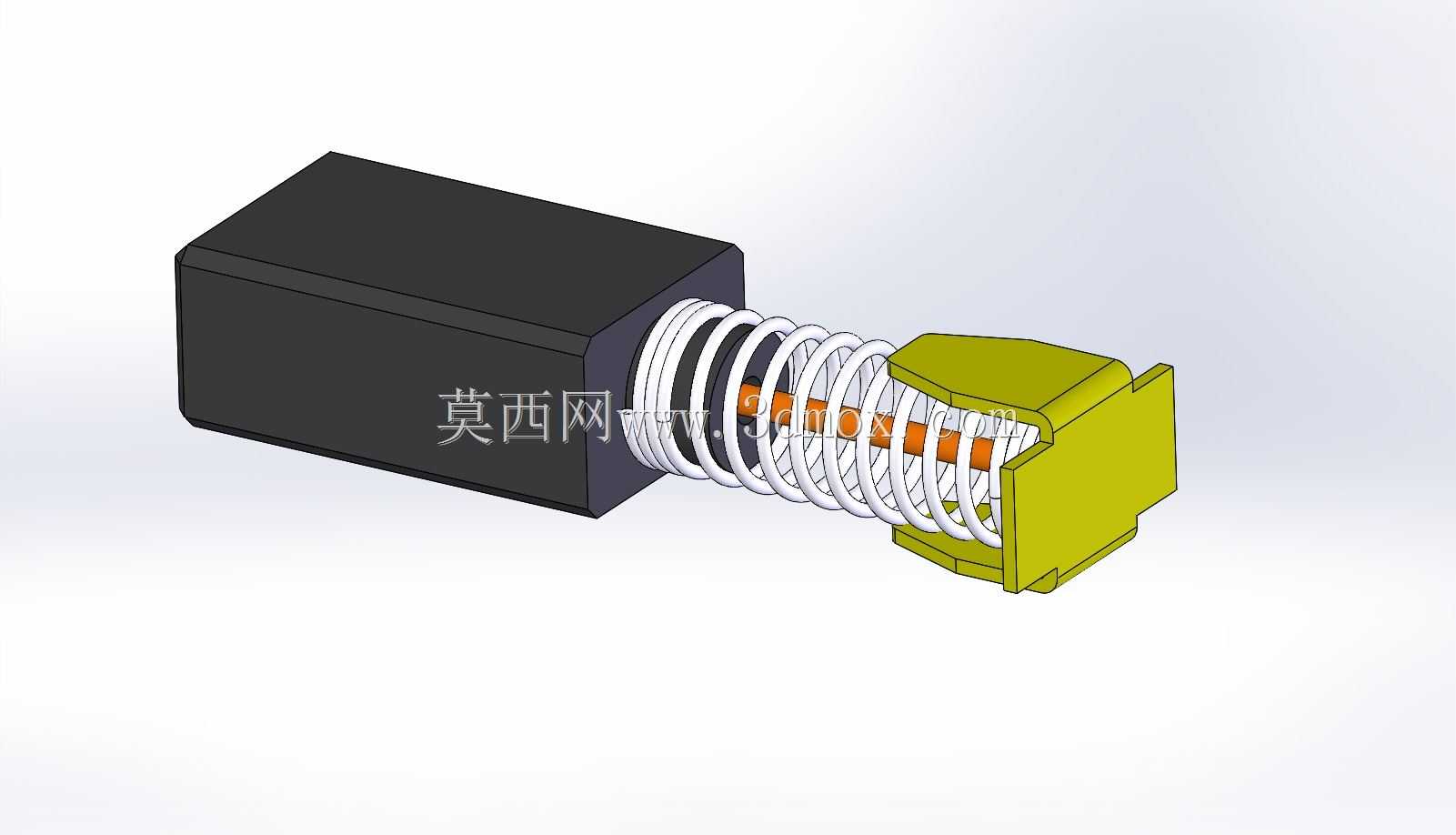

　　在中小型直流电机、串励交流电机以及部分特种伺服驱动设备的运维与设计迭代工作中，电刷作为实现固定部件与旋转部件之间电流传导的核心接触元件，其结构合理性直接决定了电机运行的换向稳定性、碳刷磨损速率以及整机的连续运行寿命。这款电刷结构采用分体式组合设计，主体由黑色刷盒本体、内置压缩弹簧、黄色碳刷夹持座以及导电连接铜芯四个核心部分组成，完全匹配常规有刷电机刷握的安装腔体尺寸，可直接替换同规格的原厂电刷组件，无需对电机端盖、刷架结构做二次加工调整。

　　从实际应用场景来看，这类电刷广泛适配电动工具、小型机床驱动电机、家电串励电机以及部分工业传动用微型直流电机，在电机运行过程中，碳刷夹持座前端的碳块会在弹簧的持续预紧力作用下，始终与换向器表面保持稳定的贴合压力，即便碳块随着运行时长增加出现正常磨损，弹簧的伸缩行程也能自动补偿磨损量，避免出现接触不良、跳火、电流传导中断等常见故障。设计过程中首先考虑的是刷盒与刷架的安装配合边界，刷盒外部采用规整的长方体结构，侧壁做了微小的拔模斜度处理，既方便插入刷架的安装槽内，也能避免长期运行后积碳、粉尘堆积导致的电刷卡滞问题；内部腔体的尺寸公差控制在0.05mm范围内，保证弹簧在腔体内伸缩时不会出现偏斜，同时给碳刷夹持座预留了足够的滑动间隙，不会因为热胀冷缩出现卡涩。

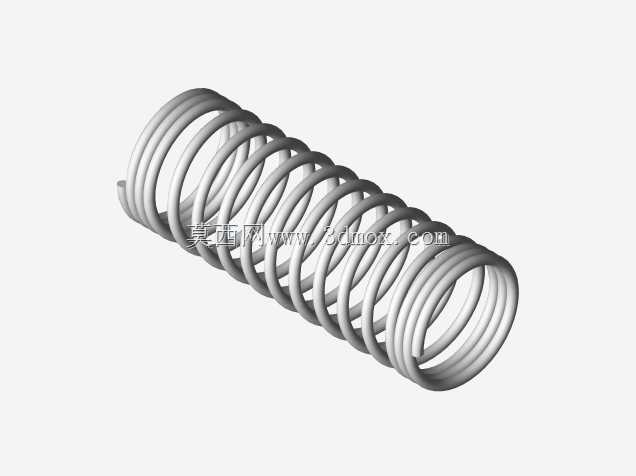

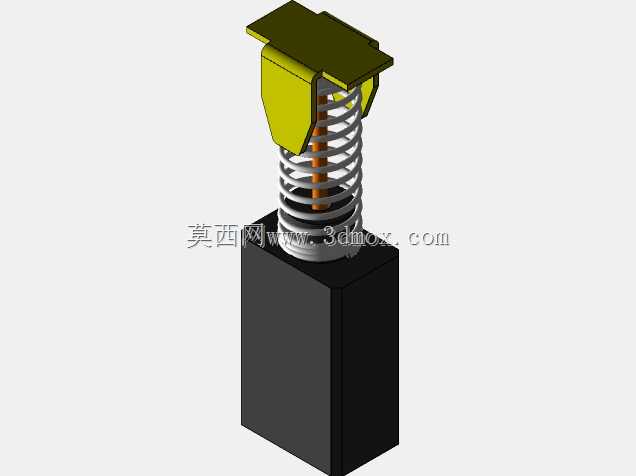

　　弹簧部分采用等节距圆柱螺旋压缩弹簧设计，弹簧丝直径、节距以及自由长度都经过受力核算，初始预紧力控制在1.2-1.8N的合理区间，压力过小会导致接触电阻增大、换向时容易产生电火花，压力过大则会加速碳块与换向器的机械磨损，缩短两者的使用寿命。前端的黄色碳刷夹持座采用绝缘耐磨材质制作，一方面起到固定碳块的作用，将碳块的受力均匀传递到后端弹簧上，另一方面可以隔绝弹簧与带电碳块之间的直接接触，避免弹簧长期通过大电流出现退火、弹力衰减的问题；夹持座中部开有贯穿的通孔，供导电铜芯穿过，铜芯一端与碳块尾部可靠压接，另一端引出连接到电机的定子接线端，实现电流的稳定传导。

　　在三维建模过程中，所有配合面都按照实际装配的公差要求做了间隙处理，弹簧部分采用可动装配约束，能够直观模拟电刷磨损过程中的伸缩补偿动作，方便设计人员在做电机整体装配校验时，检查电刷与换向器的接触位置、压缩行程是否存在干涉，也能为刷架的安装位置设计提供准确的尺寸参考。对于设备运维人员来说，这类标准化的电刷结构可以大幅降低备件替换的选型难度，只要匹配刷盒的外形尺寸、弹簧预紧力以及碳刷的材质牌号，就能实现快速替换，减少设备停机维护的时间；对于结构设计人员而言，该模型完整还原了电刷的内部装配关系，可直接用于有刷电机的整机装配仿真、干涉检查以及受力分析，无需从零开始测绘建模，能够有效缩短电机产品的设计迭代周期。需要注意的是，在实际选型应用时，要根据电机的额定电流、换向器线速度匹配对应材质的碳块，同时在安装时要保证刷盒端面与换向器表面的距离控制在2-3mm范围内，距离过大会导致碳刷运行时出现晃动，加剧磨损和跳火问题，距离过小则容易被换向器表面的碳粉堆积堵塞，影响电刷的正常滑动补偿。
