9V电池扣式连接引线结构三维设计

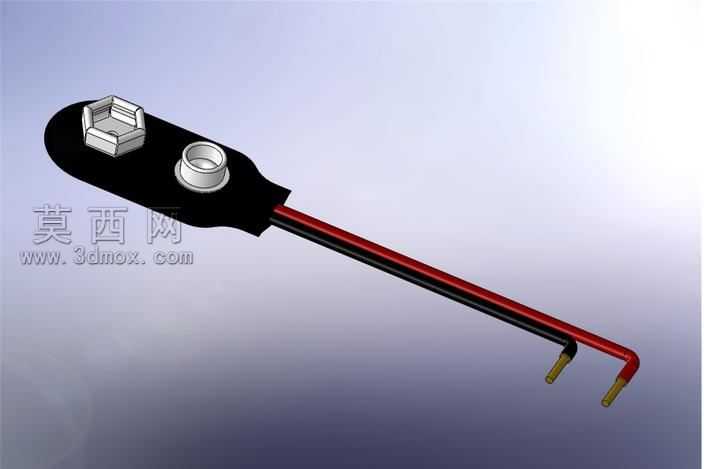

本作品为9V电池配套使用的扣式连接引线三维模型，建模过程采用SolidWorks软件完成，整体建模遵循电子接插件的实际生产尺寸规范，还原了实物的全部结构细节。模型主体分为扣座主体、金属接触件、绝缘护套、引线四个核心部分，扣座主体采用黑色硬质绝缘塑料材质建模，表面做哑光质感处理，还原了塑胶件的磨砂触感，扣座外形贴合9V叠层电池的顶部轮廓，边缘做圆弧过渡处理，避免装配时产生锐边划伤。扣座上集成的两个金属接触件分别对应9V电池的正负极接口，其中六角形嵌套结构为正极接触座，采用镀镍金属材质，表面做金属光泽渲染，内壁设置卡位结构，可与电池正极凸头紧密卡合；旁边的环形凸起为负极接触套，同样采用镀镍金属材质，深度适配电池负极的凹槽结构，保证接触导通的稳定性。扣座尾部延伸出双并引线，引线采用红黑双色绝缘外皮建模，红色对应正极、黑色对应负极，外皮做半哑光塑胶质感渲染，引线末端做90度弯折处理，端部露出金色金属插针，插针表面做镀金层的亮面金属渲染，还原了接插件末端的接线结构，方便用户将引线接入对应电路。建模过程中对各部件的装配间隙做了精准设定，扣座与金属接触件之间采用过盈配合的尺寸设计，引线与扣座尾部的连接处做了密封护套结构建模，模拟实际产品的防拉扯设计，避免引线受外力拉扯时从扣座内部脱落。渲染阶段采用渐变浅灰背景，搭配柔和的顶光与侧光，清晰展现各部件的材质差异与结构轮廓，金属件的反光、塑胶件的漫反射效果都做了参数调试，让整体渲染效果贴近实物观感。设计思路围绕电子小配件的实用属性展开，还原了该类电池扣的通用结构，可用于电子电路教学演示、电源模块装配仿真、小型电子产品结构设计参考等场景，模型各部件可单独拆分编辑，方便使用者根据自身需求调整引线长度、接触件尺寸等参数，适配不同的安装使用场景。
