450HDEGA液压夹管阀工业结构设计

在矿浆输送、市政污泥处理、化工腐蚀性介质管路这类对阀件耐磨抗堵性能要求极高的工况里，常规的截止阀、闸阀很容易因为介质里的固体颗粒卡涩密封面，用不了几个月就出现内漏外漏的问题，夹管阀的结构逻辑恰恰是绕开了金属密封面直接接触介质的痛点，靠挤压内部弹性胶管实现通断控制，这款450规格的液压驱动夹管阀，就是针对大口径高压力的管路场景做的结构优化。

从实际使用场景来看，这类大口径夹管阀常被布置在选矿厂的尾矿输送主管路、污水处理厂的污泥泵出口、燃煤电厂的粉煤灰输送管线，这些场景的共性是介质里含有大量固体颗粒物，普通阀件的密封副一旦被颗粒冲刷磨损，维修更换的成本极高，而且管路停机带来的生产损失远大于阀件本身的价值。这款夹管阀采用全通径的结构设计，当阀门处于全开状态时，内部胶管的通径和外接管道完全一致，介质流动过程中没有节流台阶，不会在阀腔内部形成淤积，固体颗粒可以顺畅通过，从根源上减少了颗粒卡涩、介质沉积的问题。

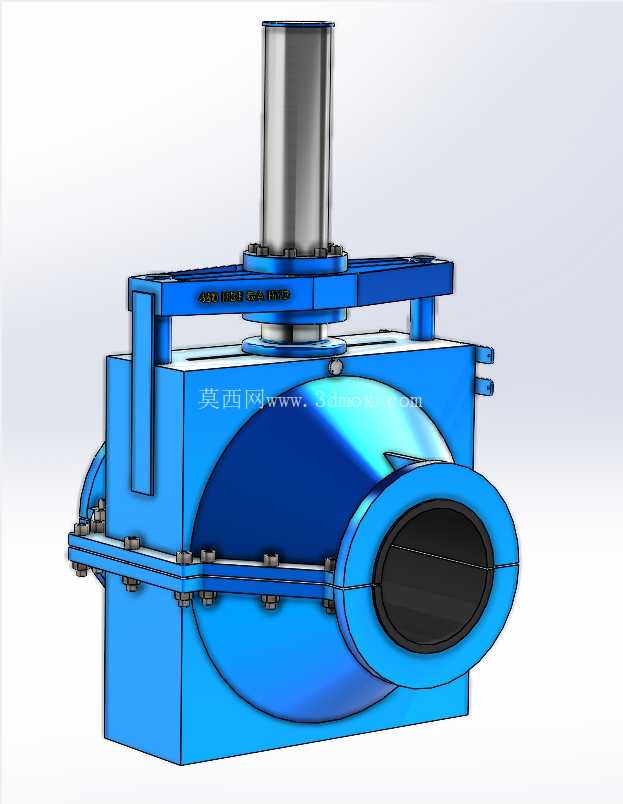

驱动部分采用顶部立式液压油缸直驱的结构，相比气动夹管阀，液压驱动的输出推力更大，能够在更高的管路压力下实现可靠的关断动作，不会出现因为介质背压过高导致阀门关不严的情况。油缸和阀本体之间采用法兰螺栓连接，中间设置了导向套结构，保证挤压胶管的压头始终沿着阀体中心线垂直运动，不会出现偏载导致胶管局部磨损过快的问题。阀体本身采用分体式箱型焊接结构，上下两部分阀体通过一圈均布的螺栓紧固，侧面预留了胶管更换的操作空间，现场维护的时候不需要把整个阀门从管路上拆下来，只需要松开连接螺栓、取出压头就可以更换内部的耐磨胶管，大幅缩短了现场维修的停机时间。

从安装边界来看，这款阀门的两端采用法兰连接结构，法兰的螺栓孔距、密封面尺寸匹配对应压力等级的工业管路法兰标准，安装时不需要额外做过渡接头。阀体侧面预留了液压油口的安装位置，外接液压管路的时候可以根据现场的布管方向选择左侧或者右侧进油，适配不同的现场安装空间。顶部油缸的高度经过优化，在保证足够的活塞行程来完全挤压胶管实现零泄漏关断的前提下，尽可能压缩了整体的竖向安装尺寸，避免在空间局促的管廊里出现安装干涉。阀体的两个侧面设置了吊装耳板，现场安装的时候可以直接用吊具挂住耳板进行吊装对位，不需要额外焊接吊点，也避免了吊装过程中磕碰油缸或者连接法兰。

设计过程中针对胶管的挤压行程做了反复的校核，当活塞下行到极限位置时，压头会把胶管完全压合，胶管的密封面形成一条完整的线性密封带，即使介质里含有直径较大的固体颗粒，弹性胶管也可以把颗粒包裹住，不会出现密封缝隙。压头的接触面做了圆弧过渡处理，不会在挤压胶管的时候出现尖锐棱角切割胶管的情况，有效延长了胶管的使用寿命。阀体内部做了光滑的导流曲面，当阀门处于半开状态做流量调节时，介质不会直接冲刷阀体内壁，减少了阀体本身的磨损，即使胶管出现意外破损，介质也会被封闭在阀体腔体内，不会直接喷溅到外部造成安全隐患。

在做三维结构建模的时候，所有的连接螺栓、密封垫片、液压油缸的密封件都按照实际选型的标准件做了1:1的还原，包括胶管的安装压缩量、螺栓的预紧间隙、油缸活塞的运动行程都做了干涉检查，确保实际加工装配的时候不会出现零件装不上、运动过程中卡滞的问题。阀体的焊接坡口、加工余量也在模型里做了预留，结构工程师拿到模型之后可以直接导出工程图进行生产加工，不需要再做额外的结构调整。对于做管路系统设计的工程师来说，这个模型可以直接导入到管路装配体里做空间干涉检查，提前核对阀门的安装尺寸、操作空间、外接管路的连接位置，避免现场安装的时候才发现和周边的管道、支架出现碰撞，减少现场施工的整改工作量。
