小管末端扩口加工专用手动工装

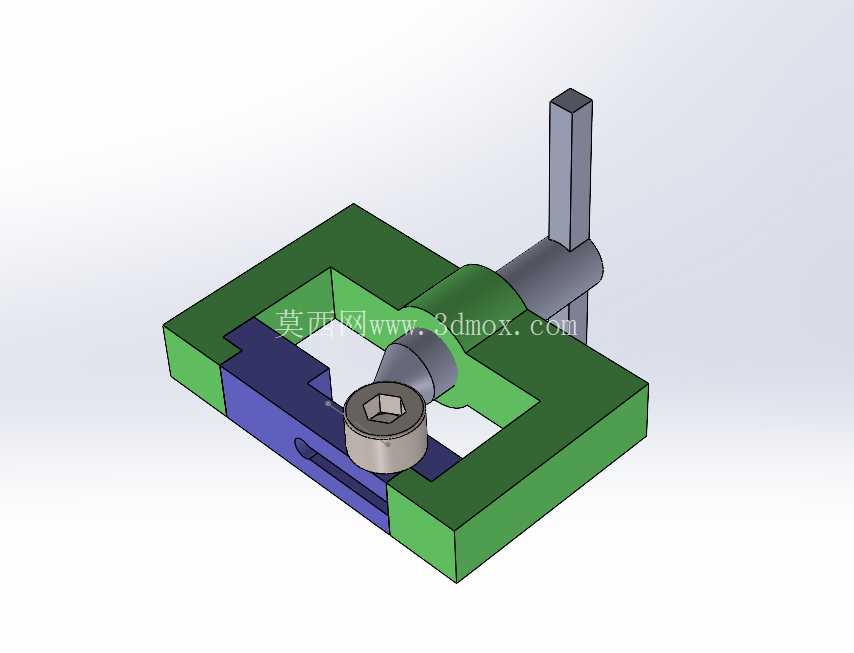

　　在现场管路维修、小型制冷管路布设、低压流体输送小管安装的场景里，经常会遇到需要在小管末端制作标准扩口的需求，这类作业往往没有大型设备进场的空间，也不需要批量加工的高产能，手持便携的专用扩口工装就成了一线作业人员最常用的工具。这款手动扩口工装的核心设计逻辑，就是围绕小管径扩口作业的定位精度、操作便捷性、成型一致性三个核心需求展开，没有多余的冗余结构，所有部件都服务于管端扩口的成型过程。从结构布局来看，工装采用框式基座作为承载主体，绿色的框型底座一方面提供了稳定的操作支撑，作业时可以直接夹持在台钳上或者平放在工作台面，不会因为施力扩口出现偏移；另一方面基座的中空槽位集成了管材定位与夹紧的功能，紫色的滑动夹紧块可以适配不同外径的小管，通过侧面的锁紧结构把待加工管材牢牢固定在基座的中心轴线上，避免扩口过程中管材歪斜导致扩口偏心、壁厚不均的问题。

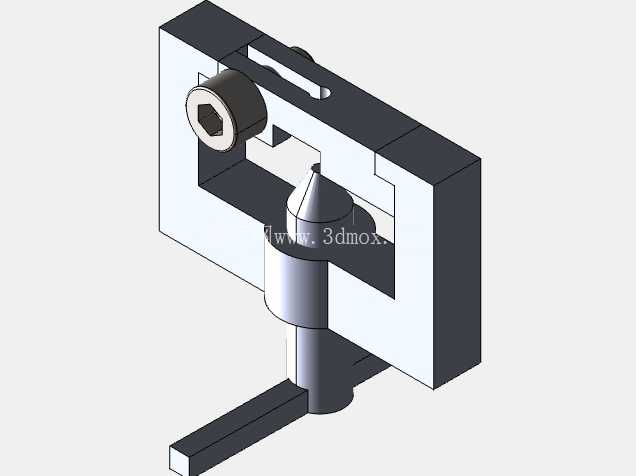

　　工装的施力端采用T型转杆配合进给压头的结构，竖直的转杆提供足够的力臂，操作人员不需要施加很大的手部力量，就能通过螺纹进给把扩口压头平稳压入管材末端，压头采用标准扩口锥度设计，压入过程中会把管端材料均匀向外延展，形成符合密封要求的锥形扩口面，成型后的扩口面不需要额外修磨，就能直接和对应的扩口接头配合，实现可靠的管路密封，不会出现渗漏问题。在设计细节上，这款工装充分考虑了现场作业的实际工况：夹紧块的V型定位槽可以适配常见的3-10mm外径的紫铜管、铝管等软质金属小管，覆盖了制冷管路、气动管路、低压润滑管路绝大多数小管径的加工需求；进给螺杆采用梯形螺纹设计，不仅传动效率足够，还具备一定的自锁性，扩口过程中不会因为材料反弹出现压头回退的情况，保证扩口尺寸的稳定性；整体结构没有复杂的传动部件，日常维护只需要定期在螺纹位置涂抹少量润滑脂，就能保证长时间的顺畅操作，即使在没有维护条件的野外作业场景，也能可靠完成扩口作业。

　　从安装边界和外形尺寸来看，这款工装整体轮廓尺寸控制在手掌可握持的范围，不需要外接电源、气源，完全依靠手动操作，重量控制在1kg以内，作业人员可以直接放在工具包中携带，不会增加太多负重；基座的底部做了平面度处理，平放在工作台面时不会晃动，夹持在台钳上时，框型结构的外侧有足够的夹持面，不会因为夹持力过大导致基座变形。和传统的扩口工具相比，这款工装的定位结构和扩口压头保持同轴设计，从根源上避免了传统扩口工具容易出现的扩口偏斜、扩口面褶皱、管壁开裂等常见问题，操作人员不需要经过长时间的技能培训，只要把管材插入定位槽夹紧，转动T型杆进给压头到设定位置，就能完成合格的扩口加工，大幅降低了小管扩口作业的技能门槛。

　　在实际使用过程中，这款工装尤其适合售后维修、现场安装这类小批量、分散作业的场景，不需要配套复杂的辅助设备，单人就能独立完成从管材固定到扩口成型的全流程，加工一个标准扩口的时间不超过30秒，作业效率完全能满足现场施工的节奏。扩口成型后的管端锥面角度统一，和接头配合时的接触面积均匀，在管路打压测试时，密封面的渗漏率远低于手工修磨的扩口结构，能有效减少管路安装后的返工问题。工装的所有受力部件都做了对应的强度设计，基座采用刚性足够的结构钢材质，压头采用合金工具钢淬火处理，长期使用不会出现压头磨损、基座变形的问题，使用寿命可以覆盖数千次的扩口作业，完全能满足一线安装维修人员的日常使用需求。
