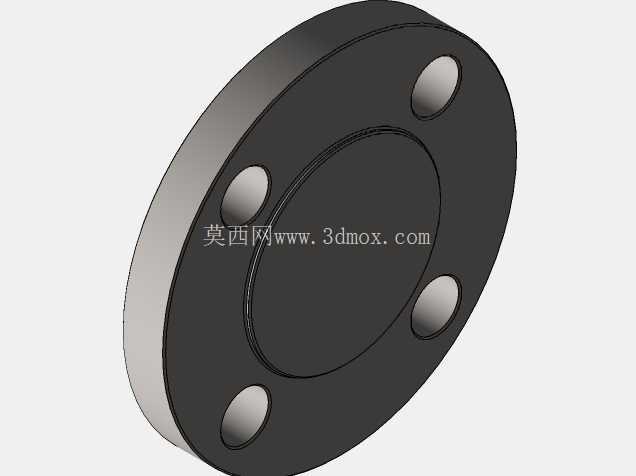

1又1/4寸150磅级四孔凸面盲法兰结构

　　在民用给排水、小型化工支路、暖通空调循环水、压缩空气分支管路的现场施工与设备改造场景中，这类小口径凸面盲法兰是管路系统临时封堵、末端截流、压力试验堵头的核心承压连接件，常被用于管路预留接口的封闭、检修段的临时隔离、试压作业的端盖封堵，避免管路内介质泄漏，同时可承受对应压力等级下的管路内压与温度载荷。从结构设计逻辑来看，该盲法兰采用凸面密封结构，密封面凸起高度符合对应压力等级的标准要求，相比平面密封结构，凸面结构可将垫片压紧力集中在较小的密封区域，在同等螺栓预紧力下能获得更高的密封比压，适配非金属软垫片、缠绕式垫片等多种常用密封垫片，降低低压小口径管路的密封泄漏风险。

　　法兰本体的密封面中心区域为实心封堵结构，无贯通流道，这是盲法兰与对焊法兰、平焊法兰等通径法兰的核心区别，实心区域的厚度经过强度校核，可承受150磅级对应的常温工作压力，不会在承压状态下出现鼓胀变形或开裂。法兰盘周向均匀布置4个螺栓通孔，孔位的分度圆直径、螺栓孔直径均匹配1又1/4寸150磅级法兰的配套安装尺寸，安装时可直接与同规格的通径法兰、设备法兰接口配对，无需额外加工适配，四个螺栓孔的对称布置可保证螺栓预紧时受力均匀，避免因偏载导致的密封面翘曲泄漏。

　　从安装边界来看，该法兰的外径尺寸严格匹配对应压力等级与公称通径的标准要求，安装时不会与周边的管路支架、保温层、相邻阀件产生空间干涉，法兰背面为平整平面，可直接贴合配对法兰的密封面，垫片放置在凸面密封区域内，螺栓穿入后按对角顺序分次拧紧即可达到密封要求，现场安装无需复杂工装，普通扳手即可完成作业。设计过程中，螺栓孔与法兰外圆、密封面的同轴度公差控制在合理范围内，避免安装时出现螺栓无法穿入、密封面错位的问题，密封面的表面粗糙度满足垫片密封要求，不会因表面划痕导致介质渗漏。

　　这类小口径盲法兰在日常运维中也具备较强的实用性，当管路需要临时扩展接口时，拆除盲法兰即可直接对接同规格的管路或阀件，无需切割焊接原有管路，可大幅降低现场改造的工作量与施工成本，在小型泵站的预留接口、楼宇消防管路的末端封堵、车间压缩空气管路的预留分支等场景中应用十分广泛。建模过程中，对法兰的边缘倒角、螺栓孔的沉头结构、密封面的过渡圆角都做了还原，可直接用于管路装配的干涉检查、工装夹具设计、施工模拟等场景，帮助设计人员提前预判安装过程中可能出现的空间冲突、螺栓操作空间不足等问题，减少现场施工的返工率。
